lng潜液泵(LNG低温潜液泵是干什么用的)

1.LNG低温潜液泵是干什么用的

LNG低温潜液泵的作用是作为低温介质的动力输出设备，在需要大量快速输送低温介质的地方都可以使用该设备。

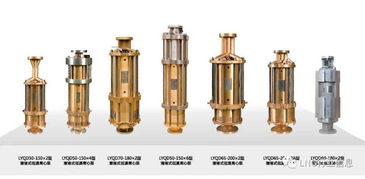

LNG潜液泵主要由导流器、扩散器、电动机、主轴、轴承以及推力平衡结构等组成。其中的泵选用离心式结构具有离心泵所具有的转速高、体积小、结构简单等特点。

潜液泵中的导流器是用来减少LNG在吸入口处的阻力，这样液体可在较低的压力和液位下工作，还可以防止产生汽蚀；潜液泵在工作当中会产生一定的离心力而这部分离心力可以由泵中的扩散器叶片来实现，由于扩散器和流体是对称的；

潜液泵中的核心部件电动机由于浸没在LNG中，电动机能够被直接冷却且处在无氧环境中十分安全，但是由于潜液泵电缆处于低温中，需要采用特殊设计和耐低温的材料（聚四氟乙烯）才能使电缆在-200℃的保持良好的状态下工作，因此无需使用防爆电动机了。

扩展资料：

与传统泵不同的结构特点，导致LNG工业中所使用的潜液式LNG泵具有许多传统泵无法相比的优势。其优点主要体现在：

1、整个泵体完全浸没在液体中导致工作时整体噪声比较低。

2、由于泵内设有封闭系统使电动机及导线与液体自然隔绝，因此没有设计转动轴封。

3、电动机能够较好地抵抗住潮湿、腐蚀的影响，且其绝缘性能保持比较好，不会随着温度变化而变化。

4、将电动机与叶轮设计安放在同一个轴上，这样省去了联轴器的安装和对中的需要。

5、泵内平衡机构的设计大大延长了轴承的使用寿命和泵的大修周期。

6、由于叶轮和轴承可通过液体自身润滑，因此不需要设计额外的润滑油系统。

2.LNG低温潜液泵是干什么用的

低温潜液泵是低温介质（液化天然气、液氮、液氩）的动力输出设备，在需要大量快速输送低温介质的地方都可以使用该设备。

该泵在工作过程中介质零泄漏。应用领域：①LNG接收站、LNG加气站及中转站②低温液体贮罐间输送（LNG、LN2、LAr）③低温瓶、槽车和贮罐的充装（LNG、LN2、LAr）基本原理：低温潜液泵，是一种在低温环境下使用的高速离心式液体泵，它的叶轮工作在液面以下。

当电机带动叶轮旋转时，叶轮对低温介质作功，介质从叶轮中获得了压力能和速度能。当介质流经导流器时，部分速度能将转变为静压力能。

介质自叶轮抛出时，叶轮中心成为低压区，与吸入液面的压力形成压力差，于是液体不断的被吸入，并以一定的压力排出。低温潜液泵在加气站的作用一般是加压到25Mpa后再高压气化进行充装，还有一种常用的是加压到高压管网压力，气化后直接补充高压管道用气。

由于液态加压比气态容易且节省大量能耗，所以LNG一般采用潜液泵液态加压而不是气化后再加压工艺。

3.LNG的基础知识

1.天然气 天然气是产生于油气田的一种无色无臭的可燃气体。

其主要组分是甲烷（CH4），大约占80~99%，其次还含有乙烷、丙烷、总丁烷、总戊烷、以及二氧化碳、一氧化碳、硫化氢、总硫和水分等。标准状态下，沸点-162℃，天然气密度一般为640-750g/m3，相对于空气的相对密度为0.55-0.62.2. 天然气作为燃料的工作原理 CH4+2O2—–2H2O+CO2+38MJ/m33. 天然气的主要用途 天然气是重要的工业原料和燃料，其主要用途有以下诸方面。

1）电厂、热能、供暖、空调等工业企业的主要燃料；2）餐饮业和民用的燃料；3）化工工业的主要原料，可合成或提炼多种工业原料和半成品；4）作为符合环保要求的机动车辆的洁净燃料，汽油、柴油的理想替代物，这是近年来国内外迅速发展起来的一项新技术，可用于汽车、轮船、火车甚至飞机上。4. LNG基本参数 LNG主要成分是甲烷（90%以上）、乙烷、氮气（0.5-1%）及少量C3~C5烷烃的低温液体。

LNG是由天然气转变的另一种能源形式。1)LNG的主要成份为甲烷，化学名称为CH4，还有少量的乙烷C2H6、丙烷C3H8以及氮N2等其他成份组成。

2）临界温度为-82.3℃。3）沸点为-162℃，着火点为650℃。

4）液态密度为0.420~0.46T/m3，气态密度为0.68-0.75kg/m3。5）气态热值38MJ/m3，液态热值50MJ/kg。

6）爆炸范围：上限为15%，下限为5%。7）辛烷值ASTM: 130。

8）无色、无味、无毒且无腐蚀性。9）体积约为同量气态天然气体积的1/625。

5. 简述 LNG的六大优点1)LNG体积比同质量的天然气小625倍，所以可用汽车轮船很方便地将LNG运到没有天然气的地方使用。2)LNG储存效率高，占地少。

投资省，10m3LNG储存量就可供1万户居民1天的生活用气。3)LNG作为优质的车用燃料，与汽油相比，它具有辛烷值高、抗爆性能好、发动机寿命长。

燃料费用低。环保性能好等优点。

它可将汽油汽车尾气中HC减少72%,NOx减少39%, CO减少90%,SOx、Pb降为零。4)LNG汽化潜热高，液化过程中的冷量可回收利用。

5）由于LNG汽化后密度很低，只有空气的一半左右，稍有泄漏立即飞散开来，不致引起爆炸。6）由于LNG组分较纯，燃烧完全，燃烧后生成二氧化碳和水，所以它是很好的清洁燃料，有利于保护环境，减少城市污染。

6. LNG的主要用途1）作为清洁燃料汽化后供城市居民使用，具有安全、方便、快捷、污染小的特点。2）作代用汽车燃料使用。

采用LNG作为汽车发动机燃料，发动机仅需作适当变动，运行不仅安全可靠，而且噪声低污染小，特别是在排放法规日益严格的今天，以LNG作为燃料的汽车，排气明显改善。据资料报道：与压缩天然气（CNG） 比较，在相同的行程和运行时间条件下，对于中型和中重型车辆而言，LNG汽车燃料成本要低20%，重量要轻2/3，同时，供燃系统装置的成本也至少低2/3。

可以证明，将天然气液化并以液态储运是促使它在运输燃料中应用的最经济有效的方法。3）作为冷源用于生产速冷食品，以及塑料，橡胶的低温粉碎等，也可用于海水淡化和电缆冷却等。

4）作为工业气体燃料，用于玻壳厂、工艺玻璃厂等行业。7. LNG的运输方式 LNG的运输方式主要有轮船、火车和汽车槽车等方式。

在500~800公里经济运输半径范围内，采用汽车槽车运输LNG是比较理想的方式。槽车罐体采用双壁真空粉末绝热，配有操作阀安全系统及输液软管等。

国内低温液体槽车的制造技术比较成熟，槽车使用安全。LNG产品采用深冷液体储罐储存，液体储罐为双壁真空粉末绝热，LNG的日蒸发率可控制在0.46%之内，储存周期为4~7天。

8. LNG是汽车的清洁燃料 在所有的清洁燃料中，天然气以其应用技术成熟、安全可靠、经济可行而被世界许多国家和专家视为目前最适宜的汽车替代燃料。汽车使用天然气作为动力燃料，与汽油相比，其尾气排放中HC减少72%,NOx减少39%, CO减少90%,SOx、Pb降为零。

噪音降低40%。因此，推广使用天然气燃料，对减少大气污染、改善环境将会起到积极的推动作用。
