安全监测监控技术知识点魏引尚(做安防监控需要知道哪些基础知识)

1.做安防监控需要知道哪些基础知识

安防监控基础知识汇总 （适合新手看）一、镜头探析1.镜头的种类（根据应用场合分类） 广角镜头：视角90度以上，观察范围较大近处图像有变形。

标准镜头：视角30度左右，使用范围较广。 长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。

变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长则成像越大。 针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。

2.被摄物体的大小、距离与焦距的关系 假设被摄物体的宽度和高度分别为w.h，被摄物体与镜头间的距离为l，镜头的焦距为f。3.相对孔径 为了控制通过镜头的光通量的大小，在镜头的后部均设置了光圈。

假定光圈的有效孔径为d，由于光线折射的关系，镜光实际有效的有效孔径为d，比d大，d与焦距f之比定义为相对孔径a，即a=d/f，镜头的相对孔径决定被摄像的照度，像的照度与镜头的相对孔径的倒数来表示镜头光圈的大小。f值越小，光圈越大，到达ccd芯片的光通量就越大。

所以在焦距f相同的情况下，f值越小，表示镜头越好。4.镜头的焦距 1）定焦距：焦距固定不变，可分为有光圈和无光圈两种。

有光圈：镜头光圈的大小可以调节。根据环境江照的变化，应相应调节光圈的大小。

光圈的大小可以通过手动或自动调节，人为手工调节光圈的，称为手动光圈。镜头自带微型电机自动调整光圈的，称为自动光圈。

无光圈：即定光圈，其通光量是固定不变的。主要用于光源恒定或摄像机自带电子快门的情况。

2）变焦距：焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。 常用的变焦镜头为六倍、十售变焦。

三可变和二可变镜头 三可变镜头：可调焦距、调聚焦、调光圈。 二可变镜头：可调焦调、调聚焦、自动光圈。

5.先配镜头原则 为了获得预期的摄像效果，在选配镜头时，应着重注意六个基本要素： a）被摄物体的大小 b）被摄物体的细节尺寸 c）物距 d）焦距 e)ccd摄像机靶面的尺寸 f）镜头及摄像系统的分辨率操作步骤：* 移开镜头防尖装置，连接上镜头。* 如果使用cs镜头，请降下c圈（5mm），然后锁住cs镜头装置。

* c型镜头可直接安装使用。* 连接视频输出（bnc）至监视器或其它设备。

* 插上dc12v电源/ac220v * 检查led是否亮。* 当图像一旦模糊时，请调整镜头焦距。

二、监控系统设备介绍①云台 在前面的介绍中我们常提到云台，但有的人对它没有什么感性认识，其实云台就是两个交流电组成的安装平台，可以水平和垂直的运动。我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。

云台有多种类型： 按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。 按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。

按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。 在挑选云台时要考虑安装环境、安装方式、工作电压、负载大小，也要考虑性能价格比和外型是否美观。

②支架 如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。普通摄像机支架安装简单，价格低廉，而且种类繁多。

普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进，这里就不再多说了。

③防护罩 防护罩也是监控系统中最常用的设备之一，主要分为室内和室外两种。室内防护罩主要区别是体积大小，外形是否美观，表面处理是否合格。

功能主要是防尘、防破坏。 室外防护罩密封性能一定要好，保证雨水不能进入防护罩内部侵蚀摄像机。

有的室外防护罩还带有排风扇、加热板、雨刮器，可以更好的保护设备。当天气太热时，排风扇自动工作；太冷时加热板自动工作；当防护罩玻璃上有雨水时，可以通过控制系统启动雨刮器。

挑选防护罩时先看整体结构，安装孔越少越利于防水，再看内部线路是否便于联接，最后还要考虑外观、重量、安装座等等。④监视器 监视器是监控系统的标准输出，有了监视器我们才能观看前端送过来的图像。

监视器分彩色、黑白两，尺寸有9、10、12、14、15、17、21英寸等，常用的是14英寸。 监视器也有分辨率，同摄像机一样用线数表示，实际使用时一般要求监视器线数要与摄像机匹配。

另外，有些监视器还有音频输入、s-video输入、rgb分量输入等，除了音频输入监控系统用到外，其余功能大部分用于图像处理工作，在此不作介绍。 ⑤视频放大器 当视频传输距离比较远时，最好采用线径较粗的视频线，同时可以在线路内增加视频放大器增强信号强度达到远距离传输目的。

视频放大器可以增强视频的亮度、色度和同步信号，但线路内干扰信号也会被放大，另外，回路中不能串接太多视频放。

2.急需监控系统知识

一、闭路监控系统组成 典型的电视监控系统主要由前端设备和后端设备这两大部分组成。

其中后端设备可进一步分为中心控制设备和分控制设备。前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。

电视监控系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。在每一部分中，又含有更加具体的设备或部件。

1. 1 主要设备1. 1. 1 摄像部分 摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。

有时，被监视场所面积较大，为了节省摄像机所用的数量、简化传输系统及控制与显示系统，在摄像机上加装电动的（可遥控的）可变焦距（变倍）镜头，使摄像机所能观察的距离更远、更清楚；有时还把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度、面积更大。总之，摄像机就像整个系统的眼睛一样，把它监视的内容变为图像信号，传送给控制中心的监视器上。

由于摄像部分是系统的最前端，并且被监视场所的情况是由它变成图像信号传送到控制中心的监视器上，所以从整个系统来讲，摄像部分是系统的原始信号源。因此，摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量。

从系统噪声计算理论的角度来讲，影响系统噪声的最大因素是系统中的第一级的输出（在这里即为摄像机的图像信号输出）信号信噪比的情况。所以，认真选择和处理摄像部分是至关重要的。

如果摄像机输出的图像信号经过传输部分、控制部分之后到达监视器上，那么到达监视器上的图像信号信噪比将下降，这是由于传输及控制部分的线路、放大器、切换器、等又引入了噪声的缘故。 除了上述的有关讨论之外，对于摄像部分来说，在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。

1. 1. 2 传输部分 传输部分就是系统的图像信号通路。一般来说，传输部分单指的是传输图像信号。

但是，由于某些系统中除图像外，还要传输声音信号，同时，由于需要有控制中心通过控制台对摄像机、镜头、云台、防护罩等进行控制，因而在传输系统中还包含有控制信号的传输，所以我们这里所讲的传输部分，通常是指所有要传输的信号形成的传输系统的总和。 如前所述，传输部分主要传输的内容是图像信号。

因此重点研究图像信号的传输方式及传输中有关问题是非常重要的。对图像信号的传输，重点要求是在图像信号经过传输系统后，不产生明显的噪声、失真（色度信号与亮度信号均不产生明显的失真），保证原始图像信号（从摄像机输出的图像信号）的清晰度和灰度等级没有明显下降等等。

这就要求传输系统在衰减方面、引入噪声方面、幅频特性和相频特性方面有良好的性能。 在传输方式上，目前电视监控系统多半采用视频基带传输方式。

如果在摄像机距离控制中心较远的情况下，也有采用射频传输方式或光纤传输方式。对以上这些不同的传输方式，所使用的传输部件及传输线路都有较大的不同。

1. 1. 3 控制部分 控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。控制部分主要由总控制台（有些系统还设有副控制台）组成。

总控制台中主要的功能有：视频信号放大与分配、图像信号的较正与补偿、图像信号的切换、图像信号（或包括声音信号）的记录、摄像机及其辅助部件（如镜头、云台、防护罩等）的控制（遥控）等等。在上述的各部分中，对图像质量影响最大的是放大与与分配、较正与补偿、图像信号的切换三部分。

在某些摄像机距离控制中心很近、或对整个系统指标要求不高的情况下，在总控制台中往往不设较正与补偿部分。但对某些距离较远，或由于传输方式的要求等原因，校正与补偿是非常重要的。

因为图像信号经过传输之后，往往其幅频特性（由于不同频率成分到达总控制台时，衰减是不同的，因而造成图像信号不同频率成分的幅度不同，此称为幅频特性）、相频特性（不同频率的图像信号通过传输部分后产生的相移不同，此称为相频特性）无法绝对保证指标的要求，所以在控制台上要对传输过来的图像信号进行幅频和相频的校正与补偿。经过校正与补偿的图像信号，再经过分配和放大，进入视频切换部分，然后送到监视器上。

总控制台的另一个重要方面是能对摄像机、镜头、云台、防护罩等进行遥控，以完成对被监视的场所全面、详细的监视或跟踪监视。总控制台上设有的录像机，可以随时把发生情况的被监视场所的图像记录下来，以便事后备查或作为重要依据。

目前，有些控制台上高设有一台或两台“长延时录像机”，这种录像机可用一盘60分钟带长的录像带记录长达几天时间的图像信号，这样就可以对某些非常重要的被监视场所的图像连续记录，而不必使用大量的录像带。还有的总控制台上设有“多画面分割器”，如四画面、九画面、十六画面等等。

也就是说，。

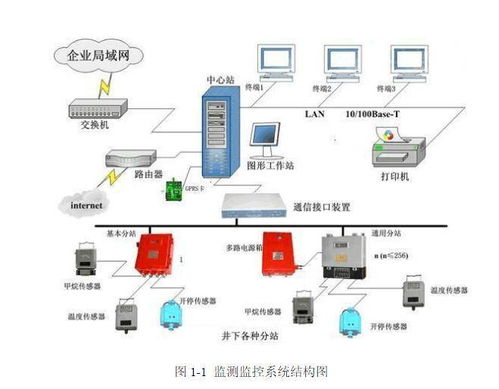

3.矿井安全监测监控系统必须具备哪些功能

(1)开机自检和本机初始化功能；

(2)通信测试功能；

(3)分站具有自动控制功能（实现断电仪功能、风电瓦斯锁闭功能、瓦斯管道监测功能和一般的环境监测功能等）；

(4)死机自复位功能，且可以通知中心站；

(5)接收地面中心站初始化本分站参数设置功能（如传感器配接通道号、量程、断电点、报警上限和报警下限等）；

(6)分站自动识别配接传感器类型（电压型、电流型或频率型等）；

(7)分站自身具备超限报警功能；

(8)分站接收中心站对本分站指定通道输出控制继电器实施手控操作功能和异地断电功能。

扩展资料

国内生产和用于煤矿监测监控系统的传感器主要有瓦斯、一氧化碳、风速、负压、温度、煤仓煤位、水仓水位、电流、电压和有功功率等模拟量传感器，以及机电设备开停、机电设备馈电状态、风门开关状态等开关量传感器。

以上传感器的开发和应用基本满足了煤矿安全生产监测监控的需要，但国产传感器在使用寿命、调校周期、稳定性和可靠性方面与国外同类产品相比还有很大差距，某些传感器（如瓦斯传感器）的稳定性还不能满足用户的需要。

煤矿井下使用的控制器主要是指各种规格的断电仪，其主体是由继电器构成，该断电仪的寿命长，可靠性高。

煤矿安全生产监测装置种类很多，一般分为便携式检测装置和系统式检测装置。便携式检测装置以其质量轻、便于携带等特点，被广泛应用于煤矿中。

煤矿用便携式检测装置主要用来检测甲烷、一氧化碳、氧气、硫化氢等，最为常用的是便携式甲烷检测报警仪。

参考资料来源：百度百科-煤矿安全监控系统

4.危险化学品单位应按照哪些要求建立安全监测监控体系完善措施

危险化学品单位应当根据构成重大危险源的危险化学品种类、数量、生产、使 用 工 艺 （方式）或者相关设备、设施等实际情况，按照下列要求建立健全安全监测监控体系，完善控制措施：（ 1 ） 重大危险源配备温度、压力、液位、流量、组分等信息的不间断采集和监测系统以及可燃气体和有毒有害气体泄漏检测报警装置 ，并具备信息远传、连续记录、事故预警、信息存储等功能；一级或者二级重大危险源，具备紧急停车功能。

记录的电子数据的保存时间不少于30天。（ 2 ） 重大危险源的化工生产装置装备满足安全生产要求的自动化控制系统；一级或者二级重大危险源，装备紧急停车系统。

（ 3 ） 对重大危险源中的毒性气体、剧毒液体和易燃气体等重点设施 ，设置紧急切断装置；毒性气体的设施，设置泄漏物紧急处置装置。 涉及毒性气体、液化气体、剧毒液体的一级或者二级重大危险源 ，配备独立的安全仪表系统（SIS）。

( 4 ) 重大危险源中储存剧毒物质的场所或者设施，设置视频监控系统。（ 5 ） 安全监测监控系统符合国家标准或者行业标准的规定。
