什么是发黑处理可以二次(发黑处理什么意思)
什么是发黑处理可以二次

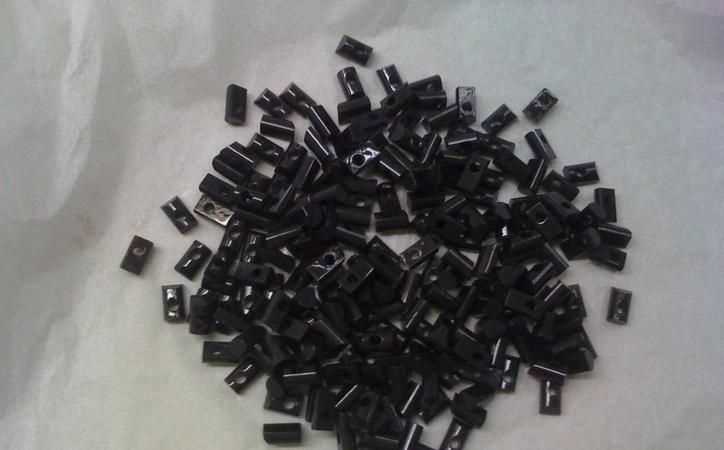

发黑是化学表面处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。
发蓝是将钢在空气中加热或直接浸於浓氧化性溶液中，使其表面产生极薄的氧化物膜的材料保护技术，也称发黑。
发黑处理常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。但常温发黑工艺对于低碳钢的效果不太好。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。发黑时所需温度的温差不大，大概在135-155℃之间都可以得到不错的表面，只是所需时间有些长短而已。
原理

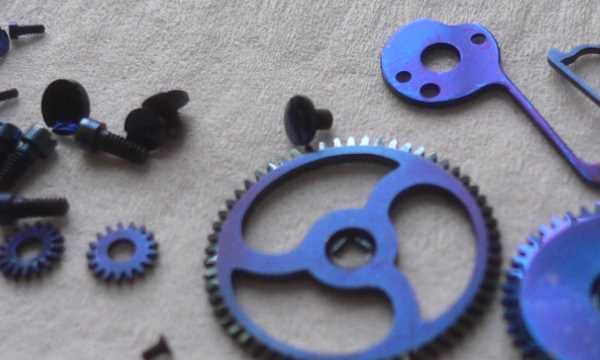

为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。这种四氧化三铁薄层能有效地保护钢件内部不受氧化。在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约350℃）形成的四氧化三铁呈暗黑色，故称发黑处理。在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
发黑处理的工艺及原理是什么意思
发黑处理的工艺有：清洗、脱脂、水洗、酸洗、发黑、水洗、吹干、上油。
发黑处理的原理是：使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。
发黑是化学表面处理的一种常用手段，外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
扩展资料
通常将工件浸入强氧化性的化学溶液中。例如沸腾温度为147～152℃的氢氧化钠(600g/cm3)及亚硝酸钠(100g/cm3)水溶液中，经一定时间使表面生成一层美观、较致密且具有防锈作用的黑色氧化铁薄膜。广泛应用于钟表、指针、游丝、螺钉、仪表外壳及某些机械的零件等。
机械制造上常用NaOH溶液加热来对工件进行发黑处理。发黑形成的黑色氧化膜，其厚度为0.5-1.5μm，抗腐蚀能力比其它化学膜低。在五金模具里面，常用到的处理方式是热处理。
参考资料来源：百度百科——发黑处理
什么是发黑处理可以二次
一种常温发黑处理工艺，主要由以下工艺步骤完成：1)清洗；2)脱脂：工件必须完全浸入脱脂液中；脱脂液浓度ph值12-14，处理时间10-30min，每过3-5分钟上下抖动几次，药液浓度低于ph12时补充脱脂粉；3)水洗；4)酸洗：酸洗液浓度ph值2-4，处理时间5-10min；5)水洗；6)发黑：池液浓度ph值2.5-3.5，处理时间10-12min；7)水洗；8)吹干；9)上油。本发明有益的效果是：1.发黑安全不用电，用碱性高温发黑需100％用电。2.提高工效：共需1-2分钟。3.发黑成本低，设备简单，操作方便；对发黑时间作了严格的控制。4.工艺适应性强：解决了球墨铸铁不能发黑的难题。 一种轴承套圈倒角及挡边的发蓝防锈处理工艺。轴承套圈在热处理后经过除油脱脂，然后在氢氧化钠、亚硝酸钠、硝酸钠和水的混合溶液中进行变色处理，其配比为15∶3-5∶1∶20；温度 120℃-135℃；时间15-25分钟；取出套圈用清水冲洗后进行钝化处理，钝化处理用重铬酸钾溶液作为填充液，其浓度为12％-18％；在室温下 1-2分钟；经钝化处理并干燥后，放入105℃-120℃的机油或防锈油中 1-3分钟，至气泡完全消失后取出，停放10-15分钟后检验。本发明生成的氧化物薄膜性能稳定，在常温下可长期保护套圈倒角、挡边处不生锈，轴承的外观质量得到明显改善。 钢制件的表面发黑处理，也有被称之为发蓝的。 发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。 但常温发黑工艺对于低碳钢的效果不太好。 A3钢用碱性发黑好一些。 碱性发黑细分出来，又有一次发黑和两次发黑的区别。 发黑液的主要成分是氢氧化钠和亚硝酸钠。 发黑时所需温度的宽容度较大，大概在135到155℃之间都可以得到不错的表面，只是所需时间有些长短而已。 实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。发黑质量的好坏往往因这些工序而变化。 发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。
不锈钢发黑处理是什么工艺
不锈钢表面发黑属于化学处理方面的一种常用的工艺。原理：通过化学处理方法，在金属表面产生一层氧化膜，通过氧化膜来达到表面处理目的。这种表面处理工艺，所利用的原理是让金属表面在相应设备的作用力之下，产生一层能够隔绝金属和外部环境直接接触的氧化膜。简单讲，表面发黑工艺指的就是一种化学表面处理方法，利用金属表面产生的氧化膜，来实现相应的表面处理目的工艺。
处理效果
颜色：不锈钢发黑处理的颜色为黑亮色或哑光黑。表面没有碰伤，颜色均匀。
膜层厚度：1.5-2.5微米，不影响产品精密度，高于或低于1.5-2.5对产品尺寸影响较大，属不良品。
耐腐蚀效果。抽2件去做中性盐雾试验，盐雾试验能通过600-800中性盐雾试验为好，如果不能达到600小时为差，表面干净，整洁，无黑灰，膜层牢。
以上就是关于发黑处理是什么工艺 ,什么是发黑处理可以二次的全部内容，以及发黑处理是什么工艺 的相关内容,希望能够帮到您。
