金属腐蚀速度的表示方法(在腐蚀工程上,用来测量腐蚀速率的方法)
1.在腐蚀工程上,用来测量腐蚀速率的方法有哪些
用来测量腐蚀速率的方法有如下几种：重量法、容量法、极化曲线法。
重量法实验原理：
重量法是一种最常见测试方法之一，适用于实验室和现场挂片，可用于检测材料的耐蚀性能、评选缓蚀剂，改变工艺条件时检测防腐效果等。当金属表面上的腐蚀产物容易除净且不损坏金属本体时，用失重法；而腐蚀产物牢固附着金属本体时，采用增重法。金属受到均匀腐蚀时的腐蚀速度表示方法有两种：
一种是用在单位时间、单位面积金属失重或增重的质量表示。

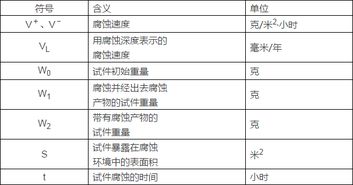

ν---金属腐蚀速度，g/(m2·h)
W0---试件腐蚀前的重量，g
W1---试件腐蚀后的重量，g
S---试件的面积，m2
t---腐蚀时间，h
另一种是用单位时间内金属腐蚀的深度来表示。
d---按深度腐蚀计算的腐蚀速度，mm/a
ν---金属腐蚀速度，g/(m2·h)
ρ---金属材料的密度，g/cm3
步骤
(1)配溶液：用试剂和蒸馏水配制实验溶液，每种溶液800mL，分别盛在1L烧杯内【根据试样大小到时确认需要溶液量】。
注意：将硫酸稀释到水中，谨慎操作，注意安全。
(2)磨试样：试样表面状态要求均一、光洁，需要进行表面处理。制作试样时已经过机加工，试验前还需要用砂布打磨，以达到要求的光洁度。表面上应无刻痕与麻点。平行试样的表面状态要尽量一致。打磨时注意避免过热。
(3)量尺寸：用游标卡尺测量试样的长、宽、厚【25mm*50mm*2mm）】，计算腐蚀面积。测量时必须量几个部位，取其平均值，并将数据记录在表中。
(4)清洗去油：将试样表面残屑除尽，用浸丙酮的棉花球擦拭，除去表面油污，再用蒸馏水冲洗，滤纸吸干。用干净纸包好，然后用电吹风干燥（注意用冷风！）。清洗后的试样不能再用手拿取，需放在干净的滤纸上，试验时用镊子【玻棒代替】夹取。
(5)称初重：干燥后的试样用分析天平称取初重W0，准确到0.1mg，测量数据记录在表中。
(6)浸入试验溶液：试样称重后立即穿上塑料线，浸入试验溶液内（记下浸入时间）。每种试验溶液内挂3块平行试样。注意试样不能彼此接触，也不能与容器接触。试样浸入深度应大致相同。其上端距液面应大于2cm。观察并记录试样浸入溶液后发生的现象。
(7)试验时间：由于碳钢在不同浓度的硫酸溶液中的腐蚀速度相差很大，不同体系的试验时间应根据具体情况确定（如30min）。
(8)清除腐蚀产物：取出试样前应仔细观察试样表面和溶液中的变化。取出试样（记下时间）后观察试样表面腐蚀产物的形态和分布。将试样放在自来水流下冲洗，用毛刷刷去疏松的腐蚀产物，再次观察试样表面状态。
清除腐蚀产物所用的化学清洗方法：将试样放入18%HCl（浓盐酸37%）+1-2%六次甲醛四胺（乌洛托品）溶液10min （根据实验情况确认，如30-40s）。除膜操作应进行2次，以达到恒重（两次称重差别小于0.5mg）。
(9)称腐蚀后重：除膜后用蒸馏水冲洗，除去已变疏松的腐蚀产物，然后擦拭、干燥，用分析天平称重。恒重后的重量作为腐蚀后重W1，并记录在表中。
另一种是用单位时间内金属腐蚀的深度来表示。
2.有什么方法可以减缓金属的腐蚀速度
有什么方法可以减缓金属的腐蚀速度
金属腐蚀的种类 金属腐蚀的种类很多，依据腐蚀过程中表现的不同特点，可分化学腐蚀、电化学腐蚀两大类.其腐蚀分类的含义如下： 1.化学腐蚀 金属材料与外界介质发生化学反应而损坏的现象称为化学腐蚀.化学腐蚀过程中不产生电流，只是一种单纯的化学作用.如金属表面在常温干燥的大气中所产生的氧化.对不同的金属而言，氧化物的结构和性质是不同的，有的能在金属表面形成一层细密而又稳定牢固的氧化膜，使内层金属和外界介质隔离，起到保护作用，如铬、铝、锌等；而有的氧化层则疏松易脱落，使内层金属继续受到腐蚀介质的侵蚀，这种金属腐蚀的速度就很快，如铁、镁、铜等.金属的氧化速度在高温下比在低温下快得多，而阻止金属与氧化性强的介质接触，可减缓或防止金属的化学腐蚀.常见的腐蚀介质有氧、氢、一氧化碳、二氧化碳、硫化氢、氯化氢及工业废气等. 2.在电化学腐蚀 腐蚀过程中伴有电流产生的腐蚀，叫电化学腐蚀.电化学腐蚀电化学腐蚀是金属与周围的电解质溶液相接触时，由于电流作用而产生的腐蚀.电化学腐蚀是很普遍的，为人们所常见，其腐蚀原理与原电池一样.金属中或多或少总会含有某些杂质，不同的金属有不同的电位，同一种金属内的不同组成物也有不同的电位.当金属与某一种能导电的溶液接触时，就会出现电位差，使溶液中出现电子流，使电位低的金属首先被腐蚀电化学腐蚀的表面形式很多，又可分为：空气腐蚀、导电介质中的腐蚀和其它条件下的腐蚀.空气腐蚀，是金属在潮湿的空气中的腐蚀.导电介质中的腐蚀，是金属在受到雨水浇淋，或在各种酸、碱、盐类的水溶液中的腐蚀.其它条件下的腐蚀，是指地下铺设的金属管道、构件等，长期受到潮湿土壤中的多种腐蚀介质的侵蚀而遭到的腐蚀破坏.
