实现振荡器方法(振荡器类型)

1.振荡器有哪些类型

垂直振荡器

仪器特点• 采用变频马达，从低速到高速，无级变速可调. • 构造独特，空间占用小，负载量大。• 最多可达10个瓶位.成倍提高效率.• 整个设备运转时震动很小，安全可靠.• 可以定时或连续运行。 • 即可垂直振荡，又可倾斜振荡.且倾斜角度可调. 倾斜振荡时混合更加充分，效率更高.• 为弹性夹具设计，可满足各种提取容器的振荡要求.。

产品参数

1.适用于环境分析前处理，土壤分析，食品分析，水质分析等。

2.利用转动旋钮，调整20-315rpm振荡速度。

3.上下强烈震动方式，（也可调20°做倾斜振荡，可成倍提高工作效率，混合更充分）。

4.两侧最大负荷可达各7公斤以上。

5.重心稳定。无颤动，不移动，无噪音。

6.能使用不同大小的高低可调式夹具（不需另外换家具）。

7.两侧各装5个瓶位，250ml分液漏斗可装载10个，500ml和1000ml分液漏斗可装载6个。

8.震荡模式：上下强力震荡模式（可调倾斜振荡）。

9.振荡速度：20-315rpm，精确度±1rpm

10.振幅：60mm

11.控制器：微处理控制往复系统。

12.定时器：999分钟或连续运转。

13.安全装置：过流保护。

14电源：220v,50/60HZ

15.电机：120W

16.尺寸：420*430*540(mm)

17.净量：约40kg

18装有防护罩，避免分液漏斗管径裸露在外。

19.夹具和主机一体，不需另外安装调配。

2.怎样制作振荡器

振荡器采用输出波形好，频率稳定度高的具有波段切换功能的改进型电容三点式振荡电路。在每一个波段内，频率的调节是通过改变压控振荡器的变容二极管的直流反压实现的。采用锁相环频率合成电路，以进一步提高输出频率的稳定度。为了提高输出功率和效率，功率放大器设计在丙类临界状态。单片机的任务是进行峰-峰值显示和频率显示

方案一、采用互感耦合振荡器形式。调基电路振荡频率在较宽的范围改变时，振幅比较稳定。调发电路只能解决起始振荡条件和振荡频率的问题，不能决定振幅的大小。调集电路在高频输出方面比其它两种电路稳定，幅度较大谐波成分较小。互感耦合振荡器在调整反馈（改变耦合系数）时，基本上不影响振荡频率。但由于分布电容的存在，在频率较高时，难于做出稳定性高的变压器，而且灵活性较差。

方案二、采用电感三点式振荡。由于两个电感之间有互感存在，所以很容易起振。另外，改变谐振回路的电容，可方便地调节振荡频率，由于反馈信号取自电感两端压降，而电感对高次谐波呈现高阻抗，故不能抑制高次谐波的反馈，因此振荡器输出信号中的高次谐波成分较大，信号波形较差。

方案三、采用电容三点式振荡器。电容三点式振电路的基极和发射极之间 接有电容 ，反馈信号取自电容两端，它对谐波的阻抗很小，谐波电压小，因而使集电路电流中的谐波分量和回路的谐波电压都较小。反馈信号取自电容两端，由于电容对高次谐波呈现较小的容抗，因而反馈信号中高次谐波分量小，故振荡输出波形好。

考虑到本设计中要求频带较宽，输出波形良好，拟选择方案三。

3.振荡器有哪些

振荡器。

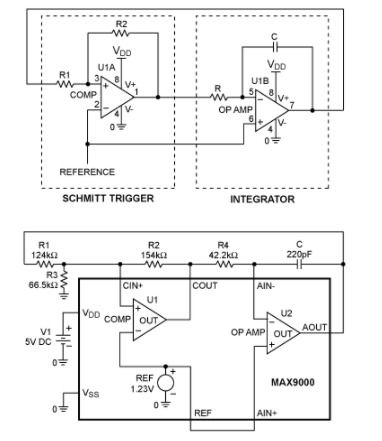

振荡器主要可以分成两种：谐波振荡器（harmonic oscillator）与弛张振荡器（relaxation oscillator）。 能将直流电转换为具有一定频率交流电信号输出的电子电路或装置。

种类很多，按振荡激励方式可分为自激振荡器、他激振荡器；按电路结构可分为阻容振荡器、电感电容振荡器、晶体振荡器、音叉振荡器等；按输出波形可分为正弦波、方波、锯齿波等振荡器。 广泛用于电子工业、医疗、科学研究等方面。

主要适用于各大中院校、医疗、石油化工、卫生防疫、环境监测等科研部门作生物、生化、细胞、菌种等各种液态、固态化合物的振荡培养。 自激多谐振荡器也叫无稳态电路。

两管的集电极各有一个电容分别接到另一管子的基极，起到交流耦合作用，形成正反馈电路，当接通电源的瞬间，某个管子先通，另一只管子截止，这时，导通管子的集电集有输出，集电极的电容将脉冲信号耦合到另一只管子的基极使另一只管子导通。 这时原来导通的管子截止。

这样两只管子轮流导通和截止，就产生了震荡电流。 由于器件不可能参数完全一致，因此在上电的瞬间两个三极管的状态就发生了变化，这个变化由于正反馈的作用越来越强烈，导致到达一个暂稳态。

暂稳态期间另一个三极管经电容逐步充电后导通或者截止，状态发生翻转，到达另一个暂稳态。 这样周而复始形成振荡。

正弦波振荡器 能够输出正弦波的振荡器称作正弦波振荡器。 正弦波振荡器主要有LC振荡器RC振荡器两种。
