现在使用最多的是使用钎焊,
小体积的就用高频电源焊接,比如现在的焊刀头用的就是这种技术,热影响区较小,对金属内部组织的伤害不大。
还有就是火焰钎焊,就是平时使用的乙炔-氧气焊,起热影响区较大,但是效率还是相当高的,对于焊缝较大的工位效果很好,同时乙炔-氧气焊一般的焊接车间都有,设备简单,可以多用,必要时可以做局部的如处理,焊前预热,焊后保温,及切割作业。
再有就是使用新型的材料成分的胶就行粘接,对金属内部没有任何的伤害,并且不会发生热变形等等,同时强度也较大适合一部分场合的焊接使用。
其他的我也不大清楚了。我不是焊接专业的,也没有干这一行,只是说下我知道的。希望可以给你一点帮助。
1、异种材料的熔点相差越大,越难进行焊接。
这是因为熔点低的材料达到熔化状态时,熔点高的材料仍呈固体状态,这时已经熔化的材料容易渗入过热区的晶界,会造成低熔点材料的流失、合金元素烧损或蒸发,使焊接接头难以焊合。例如焊接铁与铅时(熔点相差很大),不仅两种材料在固态时不能相互溶解,而且在液态时彼此之间也不能相互溶解,液态金属呈层状分布,冷却后各自单独进行结晶。
2、异种材料的线膨胀系数相差越大,越难进行焊接。
线膨胀系数越大的材料,热膨胀率越大,冷却时收缩也越大,熔池结晶时会产生很大的焊接应力。这种焊接应力不易消除,结果会产生很大的焊接变形。由于焊缝两侧材料承受的应力状态不同,容易导致焊缝及热影响区产生裂纹,甚至导致焊缝金属与母材的剥离。
3、异种材料的热导率和比热容相差越大,越难进行焊接。
材料的热导率和比热容会使焊缝金属的结晶条件变坏,晶粒严重粗化,并影响难熔金属的润湿性能。因此,应选用强力热源进行焊接,焊接时热源的位置要偏向导热性能好的母材一侧。
4、异种材料的电磁性相差越大,越难进行焊接。
因为材料的电磁性相差越大,焊接电弧越不稳定,焊缝越差。
5、异种材料之间形成的金属间化合物越多,越难进行焊接。
由于金属间化合物具有较大的脆性,容易导致焊缝产生裂纹、甚至断裂。
6、异种材料焊接过程中,由于焊接区金相组织的变化或新生成的组织,使焊接接头的性能恶化,给焊接带来很大的困难。
接头熔合区和热影响区的力学性能较差,特别是塑韧性的明显下降。由于接头塑韧性的下降以及焊接应力的存在,异种材料焊接接头容易产生裂纹,尤其是焊接热影响区更容易产生裂纹,甚至发生断裂。
7、异种材料的氧化性越强,越难进行焊接。
如用熔焊方法焊接铜和铝时,熔池中极易形成铜和铝的氧化物。冷却结晶时,存在于晶粒边界的氧化物能使晶间结合力降低。
8、异种材料焊接时,焊缝和两种母材金属难以达到等强的要求。
这是由于焊接时熔点低的金属元素容易烧损和蒸发,从而使焊缝的化学成分发生变化,力学性能降低,尤其是焊接异种有色金属时更为显著。
异种钢焊接焊接材料的选择基本原则如下:
1,在保证不产生裂纹等缺陷的前提下,若强度和塑性不能兼顾时,则应选用塑性和韧性较好的焊接材料;
2,焊缝金属性能只需要符合两种母材中的一种,即可认为满足使用性能要求;
3,不同强度级别的强度用钢焊接时,应按强度较低的母材选用焊接材料;
4,工艺措施(如预热、后热等)则应按强度高的母材要求来确定;
5,尽量采用好抗裂性能好的焊接材料,如碱性焊条;
6,如不能预热或焊后热处理时,可选用奥氏体不锈钢焊条,以提高焊缝金属的塑性和韧性;7,为解决高合金钢与低合金钢焊接时对焊缝金属的稀释,可采用先堆焊隔离层、再焊接焊缝的方法;
8,在满足使用性能要求的条件下,尽量选用工艺性能后,价低,易得的焊接材料。
常用焊接方法及特点 -------------------------------------------------------------------------------- 一、什么是钎焊?钎焊是如何分类的?钎焊的接头形式有何特点? 钎焊是利用熔点比母材低的金属作为钎料,加热后,钎料熔化,焊件不熔化,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散,将焊件牢固的连接在一起。
根据钎料熔点的不同,将钎焊分为软钎焊和硬钎焊。 (1)软钎焊:软钎焊的钎料熔点低于450°C,接头强度较低(小于70 MPa)。
(2)硬钎焊:硬钎焊的钎料熔点高于450°C,接头强度较高(大于200 MPa)。 钎焊接头的承载能力与接头连接面大小有关。
因此,钎焊一般采用搭接接头和套件镶接,以弥补钎焊强度的不足。 二、电弧焊的分类有哪些,有什么优点? 利用电弧作为热源的熔焊方法,称为电弧焊。
可分为手工电弧焊、埋弧自动焊和气体保护焊等三种。手工自动焊的最大优点是设备简单,应用灵活、方便,适用面广,可焊接各种焊接位置和直缝、环缝及各种曲线焊缝。
尤其适用于操作不变的场合和短小焊缝的焊接;埋弧自动焊具有生产率高、焊缝质量好、劳动条件好等特点;气体保护焊具有保护效果好、电弧稳定、热量集中等特点。 三、焊条电弧焊时,低碳钢焊接接头的组成、各区域金属的组织与性能有何特点? (1)焊接接头由焊缝金属和热影响区组成。
1)焊缝金属:焊接加热时,焊缝处的温度在液相线以上,母材与填充金属形成共同熔池,冷凝后成为铸态组织。在冷却过程中,液态金属自熔合区向焊缝的中心方向结晶,形成柱状晶组织。
由于焊条芯及药皮在焊接过程中具有合金化作用,焊缝金属的化学成分往往优于母材,只要焊条和焊接工艺参数选择合理,焊缝金属的强度一般不低于母材强度。 2)热影响区:在焊接过程中,焊缝两侧金属因焊接热作用而产生组织和性能变化的区域。
(2)低碳钢的热影响区分为熔合区、过热区、正火区和部分相变区。 1)熔合区 位于焊缝与基本金属之间,部分金属焙化部分未熔,也称半熔化区。
加热温度约为1 490~1 530°C,此区成分及组织极不均匀,强度下降,塑性很差,是产生裂纹及局部脆性破坏的发源地。 2)过热区 紧靠着熔合区,加热温度约为1 100~1 490°C。
由于温度大大超过Ac3,奥氏体晶粒急剧长大,形成过热组织,使塑性大大降低,冲击韧性值下降25%~75%左右。 3)正火区 加热温度约为850~1 100°C,属于正常的正火加热温度范围。
冷却后得到均匀细小的铁素体和珠光体组织,其力学性能优于母材。 4)部分相变区 加热温度约为727~850°C。
只有部分组织发生转变,冷却后组织不均匀,力学性能较差。 四、什么是电阻焊?电阻焊分为哪几种类型、分别用于何种场合? 电阻焊是利用电流通过工件及焊接接触面间所产生的电阻热,将焊件加热至塑性或局部熔化状态,再施加压力形成焊接接头的焊接方法。
电阻焊分为点焊、缝焊和对焊3种形式。 (1)点焊:将焊件压紧在两个柱状电极之间,通电加热,使焊件在接触处熔化形成熔核,然后断电,并在压力下凝固结晶,形成组织致密的焊点。
点焊适用于焊接4 mm以下的薄板(搭接)和钢筋,广泛用于汽车、飞机、电子、仪表和日常生活用品的生产。 (2)缝焊:缝焊与点焊相似,所不同的是用旋转的盘状电极代替柱状电极。
叠合的工件在圆盘间受压通电,并随圆盘的转动而送进,形成连续焊缝。 缝焊适宜于焊接厚度在3 mm以下的薄板搭接,主要应用于生产密封性容器和管道等。
(3)对焊:根据焊接工艺过程不同,对焊可分为电阻对焊和闪光对焊。 1)电阻对焊 焊接过程是先施加顶锻压力(10~15 MPa),使工件接头紧密接触,通电加热至塑性状态,然后施加顶锻压力(30~50 MPa),同时断电,使焊件接触处在压力下产生塑性变形而焊合。
电阻对焊操作简便,接头外形光滑,但对焊件端面加工和清理要求较高,否则会造成接触面加热不均匀,产生氧化物夹杂、焊不透等缺陷,影响焊接质量。因此,电阻对焊一般只用于焊接直径小于20 mm、截面简单和受力不大的工件。
2)闪光对焊 焊接过程是先通电,再使两焊件轻微接触,由于焊件表面不平,使接触点通过的电流密度很大,金属迅速熔化、气化、爆破,飞溅出火花,造成闪光现象。继续移动焊件,产生新的接触点,闪光现象不断发生,待两焊件端面全部熔化时,迅速加压,随即断电并继续加压,使焊件焊合。
闪光对焊的接头质量好,对接头表面的焊前清理要求不高。常用于焊接受力较大的重要工件。
闪光对焊不仅能焊接同种金属,也能焊接铝钢、铝铜等异种金属,可以焊接0.01 mm的金属丝,也可以焊接直径500 mm的管子及截面为20 000 mm2的板材。 五、激光焊的基本原理是什么?有何特点及用途? 激光焊利用聚焦的激光束作为能源轰击工件所产生的热量进行焊接。
激光焊具有如下特点: 1)激光束能量密度大,加热过程极短,焊点小,热影响区窄,焊接变形小,焊件尺寸精度高; 2)可以焊接常规焊接方法难以焊接的材料,如焊接钨、钼、钽、锆等难熔金属; 3)可以在空气中焊接有色金属,而不需外加保护气体; 4)激光焊设备较复杂,成本高。 激光焊可以焊接低合金高强度钢、。

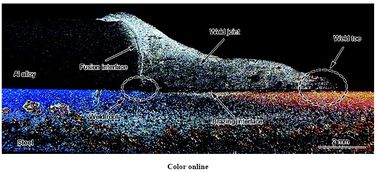

所谓异种金属的焊接,是指各种物理常数和金属组织等性质各不相同的母材金属之间的焊接。
异种金属的焊接主要包括三种情况:异种钢焊接(如奥氏体钢与珠光体耐热钢的焊接);异种有色金属焊接(如铜与铝、铝与钛的焊接):钢与有色金属焊接(如钢与铜、钢与铝的焊接)。从接头形式角度来看,也有三种情况:两种不同金属母材的接头(如铜与钢的接头);母材金属相同而采用不同的焊缝金属的接头(如采用奥氏体钢焊接材料,焊接中碳调质钢的接头);复合金属板的接头(如奥氏体不锈复合钢板的接头)。
你好,焊接方法的分类很多,按照焊接过程中金属所处状态的不同,可以把焊接方法分为熔化焊、压力焊和钎焊三类。每类又分为各种不同的焊接方法。至于金属热切割、喷涂、碳弧气刨等均是跟焊接方法相近的金属加工方法,通常也属于焊接专业的技术范围。
⑴熔化焊 焊接过程中,将焊件接头加热至熔化状态,不加压力完成焊接的方法称为熔焊。常用的熔焊方法有电弧焊、气焊、电渣焊等。
⑵压力焊 焊接过程中,必须对焊件施加压力(加热或不加热),以完成焊接的方法称为压焊。常用的压焊方法有电阻焊(对焊、点焊、缝焊)、摩擦焊、旋转电弧焊、超声波焊等。
⑶钎焊 焊接过程中,采用比母材熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点、低于母材熔点的温度,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散实现连接焊件的方法称为钎焊。常用的钎焊方法有火焰钎焊、感应钎焊、炉中钎焊、盐浴钎焊和真空钎焊等。
望采纳,谢谢。
也称作熔接、镕接,是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。方法有以下几种
1、熔焊——加热欲接合之工件使之局部熔化形成熔池,熔池冷却凝固后便接合,必要时可加入熔填物辅助,它是适合各种金属和合金的焊接加工,不需压力。
2、压焊——焊接过程必须对焊件施加压力,属于各种金属材料和部分金属材料的加工。
3、钎焊——采用比母材熔点低的金属材料做钎料,利用液态钎料润湿母材,填充接头间隙,并与母材互相扩散实现链接焊件。适合于各种材料的焊接加工,也适合于不同金属或异类材料的焊接加工。
声明:本网站尊重并保护知识产权,根据《信息网络传播权保护条例》,如果我们转载的作品侵犯了您的权利,请在一个月内通知我们,我们会及时删除。
蜀ICP备2020033479号-4 Copyright © 2016 学习鸟. 页面生成时间:3.038秒
