放置原理图元件方法(放置元器件常用的方法有哪几种)
1.放置元器件常用的方法有哪几种
AD10电子绘图
放置元器件常用的有三种方法：
1、通过元件库面板放置；
2、通过菜单放置；
3、利用原理图符号列表栏放置元器件。
《Altium Designer 10.0电路设计实用教程》 ——主编陈学平 ——清华大学出版社——2013年4月第一版——第72页（第四章），有说前两种方法。
百度文库中也有
/link?url=Qx_LfwPqo_pzZ2Zcm_qEigLjLRxp_aHb6hDemgR_
第三章，第2小题
2.在原理图设计图样上放置原器件是
首先建立一个工程（怎样建立一个工程，工程的设置），然后绘制原理图：选中PC Board Wizard 这个选项。
选项Analog or Mixed A/D 用来建立PSpice仿真工程的。然后选择一个合适的地方存储你的工程。
在下一步中不要选择enable project simulation。然后点击NEXT.然后在下一步中，添加CONNECTOR,DIscrete，和OPAmp元件库。
在放置元件之前，需要先将place grid 选中（选中了就是灰色的，如果不选中的话，放置的元件将会不能连上wire，因为元件的管脚没有放置在grid上，但是wire一般都是根据grid进行连接的）。然后是放置元件，放置元件，需要到库中寻找。
就需要对绘图的软件的库文件有一些了解（库文件的特点以及分布特点）。当放置某些元器件的时候，如果没有，还需要自己根据datasheet建立自己的库文件（怎样建立库文件）。

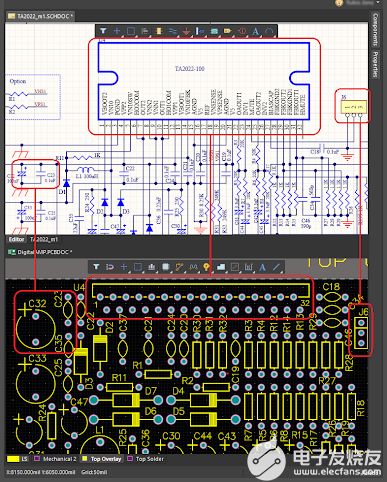

原理图的最终效果图如下：有源元件一般都有电源引脚也是接电源的那个供电的引脚一般是VCC之类的，这些引脚有几种情况，比如：这个引脚（Pin）定义的类型为power类型，但是这个Pin是隐藏的，不可见的，或者是一个power类型的，但是可见的。或者是这个Pin的类型是（passive或者input等），一般是可见的。
可见的意思是说这个Pin对于连接导线的工具（wire）来说说可见的，并不是针对的用户，不过一般情况下，一个不可见的Pin对于用户来说一般也是不可见的。对于数字元件来说，一般是不可见的power类型的引脚。
但是对于模拟器件，尤其是放大器，通常一个引脚要么是可见的power类型的引脚，要么是可见的非power类型的引脚。 如果一个元件的供电引脚是一个power类型的引脚而且是不可见的，你不能直接的将它连接到一个wire(net)上。
一个不可见的power类型的pin是一个net而且是全局的。可以通过取相同的名字将一个元件的power类型的pin连接到一个power symbol。
为了建立连接你需要在原理图上放置一个power symbol （全局的）。Power Symbol 一直是可见的并且wired 到一个板子接口的插座上（connect）上，或者是一个仿真的供电电源上（PSpice power）。
可以修改power pin的名称或者power symbol的名称，使它们属于同一个网络如果一个供电引脚是power类型的pin ，而且是可见的，可以直接的用wires 连接上，也可以应用power类型的pin的全局的属性应用power symbols 。如果应用全局特性名字应该一样，如果是直接连接就不用考虑名字的改变了。
如果你应用一个有多个part的封装的时（比如一个有四个放大器，共享powerpin ），所有在放置在原理图中的属于这个封装中的part，必须让他们的电源供电引脚以相同的方式连接。要么都是全局的，要么全都是通过wire连接的。
如果一个元件的供电引脚不是一个power类型的引脚（pin），你必须应用一个wire去连接那个pin到其他的物体，比如一个power symbol 或者一个板子的接口（connect）。如果一个放置了多于一个part从一个有多个part的封装中（而且这个封装的供电引脚不是power类型的），只需其中一个part 的供电引脚连接，（当然你也可以将所有的供电引脚都连上），（通过看第七章了解一下更多关于pin类型的信息）Zero-length power pins 和 line-length power pins 对于wire都是可见的，但是对于用户来说zero-length pins 是不可见的。
放置power symbol（比如vcc,gnd等等）。他就是常见的电路中的各种电源符号。
当在原理图上修改一个元件的封装的时候（也可以对一个元件的单个的引脚进行单独的操作），design cache 与part library 之间的连接就被打破了，在本章的最后详细的讲述细节在管理design cache方面。（关于design cache。
Cleanup cache 移除从design cache 移除不用的元件。）。
为PCB设计做好准备：当所有的元件之间的连接都完成之后，下一步就是准备制作一个LAYOUT netlist了。（1） 保证所有的元件的封装都安排上了（2） 给相关的元件分组（3） 执行一次annotation(4) 清除design cache(5) 在原理图中执行一次DRC(6) 生成网络表Grouping related Components可以将同一部分的电路（比如运放和他的引脚上的那个滤波电容）作为一个组（group），这样生成网络表的时候，导入PCB，可以使在PCB中放置元件更加的容易，分组号信息将在原理图中安排并且导入到Layout中去。
执行annotate，通过软件制动对元件设置标号。并且为每个元件指定PCB封装。
绘制完毕原理图的时候，执行一次原理图的DRC检查，看一下你的设计上并不是遵守设计规则。如果没有错误，就生成网络表netlist。
不要关闭原理图工程，以便原理图与PCB图之间进行交流。然后开始进行PCB板的设计：首先要分析一下板子的需求，根据设计中用到的元件的类型（封装和安装类型），得出板层的层数，走线的宽度和布线的间隔的需要。
设计中用到了贴片和直插元件还有8个脚的SOIC元件。设计的需要在下图中列了出来。
这个图显示了板子的主要需求。以为至少需要两个电源和一个ground电源层，而且至少需要两个布线层。
（除非跳线），那就需要5层了，因为大多数的多层板是由双层板的内核叠加而成，所以只可能得到偶数成的多层板。我们可以应用。
3.protel99se中,自己画的元件怎么放到原理图里
这就要看看画好的元件放到哪个库里了，如果是在软件默认的库里，那就直接从那个库里找出来就行了。如果不是在原先的库里，那么就需要加载元件所在的库，方法是：
1、在软件界面的右侧点击Libraries选项卡，会弹出Libraries窗口
2、点击其上方的Libraries按钮，会弹出一个窗口
3、然后在这个窗口的右下角点击Install，又会弹出一个对话框
4、找到存储的元件库，点击“打开”即可将次此元件库加载到软件的库列表中了
5、这时，在库列表中找到刚刚加载的库，就可以找到元件，然后加到原理图中了。
4.简述电路或元件的布局的2种方法以及包含哪些类型的图
其实也没什么方法，就是多看多学，先看图例，再看回路，慢慢来，还有多请教。
用电路元件符号表示电路连接的图，叫电路图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。由电路图可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。在设计电路中，工程师可从容在纸上或电脑上进行，确认完善后再进行实际安装。通过调试改进、修复错误、直至成功。采用电路仿真软件进行电路辅助设计、虚拟的电路实验，可提高工程师工作效率、节约学习时间，使实物图更直观。
电路图主要由元件符号、连线、结点、注释四大部分组成。 元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。 连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。 结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。 注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。
1、完整地反映电路的组成，即要把电源、用电器、导线和电键都画在电路之中，不能遗漏某一电路器件。
2、规范地使用器件符号，如电池、电灯、电铃、电键、导线等。
3、合理地安排器件符号的位置，应尽可能使器件均匀地分布在电路中，画成的电路图应清楚美观。
4、平直地描绘连接导线，通常用横平、竖直的线段代表连接导线，转弯处一般取直角，使电路图画得简洁、工整。
识别串、并联电路的方法
识别串、并联电路可以从电路中有无支路入手分析：串联电路没有其它支路， 并联电路中有几个支路。也可以从电路的通断来判别：串联电路中，断开任意一个用电器，整个电路就被切断；而在并联电路中，断开任意一条支路，其余支路仍然是通的。
设计电路的方法
设计电路，就是按照要求确定电路中的各个元件的位置。其方法是：先将开关和用电器对应地连接起来，要能分析出电键是控制哪个用电器的，在电路中起什么作用（是控制干路，还是控制支路）；再将电键和所控制的用电器串联起来，若开关是在干路中，应与电源串联。然后通过分析，判断出用电器之间是串联，还是并联。如果电键和一个用电器并联，电键闭合后这个用电器就会被短路（相当于用一根导线把用电器两端连起来，但整个电路不会短路）。
在分析的基础上，正确画出电路图。
作图时，电路元件要按照规定的符号画出来。最后，根据题中要求，按照所作出的电路图，逐项检查，看是否合乎要求。
希望我能帮助你解疑释惑。
5.在原理图设计图样上放置原器件是
首先建立一个工程（怎样建立一个工程，工程的设置），然后绘制原理图：选中PC Board Wizard 这个选项。
选项Analog or Mixed A/D 用来建立PSpice仿真工程的。然后选择一个合适的地方存储你的工程。
在下一步中不要选择enable project simulation。然后点击NEXT.然后在下一步中，添加CONNECTOR,DIscrete，和OPAmp元件库。
在放置元件之前，需要先将place grid 选中（选中了就是灰色的，如果不选中的话，放置的元件将会不能连上wire，因为元件的管脚没有放置在grid上，但是wire一般都是根据grid进行连接的）。然后是放置元件，放置元件，需要到库中寻找。
就需要对绘图的软件的库文件有一些了解（库文件的特点以及分布特点）。当放置某些元器件的时候，如果没有，还需要自己根据datasheet建立自己的库文件（怎样建立库文件）。
原理图的最终效果图如下：有源元件一般都有电源引脚也是接电源的那个供电的引脚一般是VCC之类的，这些引脚有几种情况，比如：这个引脚（Pin）定义的类型为power类型，但是这个Pin是隐藏的，不可见的，或者是一个power类型的，但是可见的。或者是这个Pin的类型是（passive或者input等），一般是可见的。
可见的意思是说这个Pin对于连接导线的工具（wire）来说说可见的，并不是针对的用户，不过一般情况下，一个不可见的Pin对于用户来说一般也是不可见的。对于数字元件来说，一般是不可见的power类型的引脚。
但是对于模拟器件，尤其是放大器，通常一个引脚要么是可见的power类型的引脚，要么是可见的非power类型的引脚。 如果一个元件的供电引脚是一个power类型的引脚而且是不可见的，你不能直接的将它连接到一个wire(net)上。
一个不可见的power类型的pin是一个net而且是全局的。可以通过取相同的名字将一个元件的power类型的pin连接到一个power symbol。
为了建立连接你需要在原理图上放置一个power symbol （全局的）。Power Symbol 一直是可见的并且wired 到一个板子接口的插座上（connect）上，或者是一个仿真的供电电源上（PSpice power）。
可以修改power pin的名称或者power symbol的名称，使它们属于同一个网络如果一个供电引脚是power类型的pin ，而且是可见的，可以直接的用wires 连接上，也可以应用power类型的pin的全局的属性应用power symbols 。如果应用全局特性名字应该一样，如果是直接连接就不用考虑名字的改变了。
如果你应用一个有多个part的封装的时（比如一个有四个放大器，共享powerpin ），所有在放置在原理图中的属于这个封装中的part，必须让他们的电源供电引脚以相同的方式连接。要么都是全局的，要么全都是通过wire连接的。
如果一个元件的供电引脚不是一个power类型的引脚（pin），你必须应用一个wire去连接那个pin到其他的物体，比如一个power symbol 或者一个板子的接口（connect）。如果一个放置了多于一个part从一个有多个part的封装中（而且这个封装的供电引脚不是power类型的），只需其中一个part 的供电引脚连接，（当然你也可以将所有的供电引脚都连上），（通过看第七章了解一下更多关于pin类型的信息）Zero-length power pins 和 line-length power pins 对于wire都是可见的，但是对于用户来说zero-length pins 是不可见的。
放置power symbol（比如vcc,gnd等等）。他就是常见的电路中的各种电源符号。
当在原理图上修改一个元件的封装的时候（也可以对一个元件的单个的引脚进行单独的操作），design cache 与part library 之间的连接就被打破了，在本章的最后详细的讲述细节在管理design cache方面。（关于design cache。
Cleanup cache 移除从design cache 移除不用的元件。）。
为PCB设计做好准备：当所有的元件之间的连接都完成之后，下一步就是准备制作一个LAYOUT netlist了。（1） 保证所有的元件的封装都安排上了（2） 给相关的元件分组（3） 执行一次annotation(4) 清除design cache(5) 在原理图中执行一次DRC(6) 生成网络表Grouping related Components可以将同一部分的电路（比如运放和他的引脚上的那个滤波电容）作为一个组（group），这样生成网络表的时候，导入PCB，可以使在PCB中放置元件更加的容易，分组号信息将在原理图中安排并且导入到Layout中去。
执行annotate，通过软件制动对元件设置标号。并且为每个元件指定PCB封装。
绘制完毕原理图的时候，执行一次原理图的DRC检查，看一下你的设计上并不是遵守设计规则。如果没有错误，就生成网络表netlist。
不要关闭原理图工程，以便原理图与PCB图之间进行交流。然后开始进行PCB板的设计：首先要分析一下板子的需求，根据设计中用到的元件的类型（封装和安装类型），得出板层的层数，走线的宽度和布线的间隔的需要。
设计中用到了贴片和直插元件还有8个脚的SOIC元件。设计的需要在下图中列了出来。
这个图显示了板子的主要需求。以为至少需要两个电源和一个ground电源层，而且至少需要两个布线层。
（除非跳线），那就需要5层了，因为大多数的多层板是由双层板的内核叠加而成，所以只可能得到偶数成的多层板。我们可以应用。
