1、写景法:也称“透视法”,是以绘画写景的形式表示地貌起伏和分布位置的地貌表示方法。有一定的立体效果,一目了然,易会易懂,便于复制,但画法具有随意性,缺乏一定的数学基础。现代地貌写景法–根据等高线素描的地貌写景图–根据等高线作密集而平行的地形剖面,然后按一定的方法叠加,获得由剖面线构成的写景图骨架,经艺术加工也可制成地貌写景图–电子计算机应用于制图为绘制立体写景图创造了有利的条件。
2、地貌晕滃法:是沿地面斜坡方向布置晕线(粗细,长短不同的短线的排列)以反映地貌起伏和分布范围的一种方法。•优于写景法,在于能较好的反映山地范围,但依据晕线不能准确确定地面的高程,测量坡度;图面遮盖太大,干扰其他要素;绘制困难,工作量大。
3、地貌晕渲法:地貌晕渲法是把光影在地面上的分布规律进行归纳总结,在地图平面上用不同色调的浓淡表示全部光影变化,可获得图上地貌的起伏立体感的方法。
地球表面高低起伏,有高原、冰川、沙漠、海岸等。如何立体显示地貌,这是测绘工作者必须解决的问题。自古以来,测绘工作者在这方面进行了不懈的探索,创造了不少地貌表示方法。

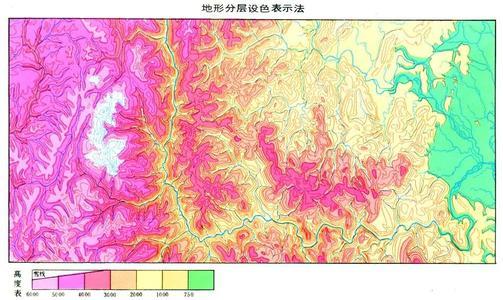

(1)写景法,也叫“透视法”。它是利用透视绘画的方式表现地面起伏的一种方法。我国古代地图中多用写景法表示山峰、丘陵。写景法形象直观,易绘易懂,示意性强,但不能判别山岳高低,在基本地形图上不使用。(2)晕滃法,又叫斜坡线法。它是用沿着斜坡方向描绘的平行短线(叫晕线),显示地面起伏和斜坡度。如缓坡,线细长而稀疏;陡坡,线粗短而紧密。这种方法的优点是立体感强,平面位置准确;缺点是作业繁琐,难以判读高程。(3 )晕渲法,也叫“阴影法”。它用深浅不同的色调表示地面起伏形态。1716年德国高曼绘制世界图时,首先采用这一方法。按光源的位置分直照晕渲和斜照晕渲,按色调分墨渲和彩色晕渲。用晕渲法绘制的地图叫晕渲图。(4)分层设色法。它是在等高线的基础上,按一定的高度分层,着以不同颜色和色调,以增强地貌高低起伏的立体感,能明显看出各处高程对比,这种方法,被广泛应用于航空图、小比例尺地势图和地图集。(5)等高线法,又叫水平曲线法。它是现代地形图上表示地貌最基本最精确的一种方法,以地面上高程相等的相邻点连成的闭合曲线来表示地貌的起伏形态。虽缺乏立体效果,但等高线可量算地面点的高程、地表面积、地面坡度、山的体积和洼地的容积等。 (6)塑料立体地图是预先刻制地形模型并将地图印刷在塑料片上,经热压制成,多用于教学、宣传、展览等。(7)互补色立体地图。将地图两组透视图像或正射影像像片和其配制影像像片,分别用两种互为补色的颜色套印在同一张图纸上形成的地图。阅读地图时借助于互补色眼镜,就能产生立体感的地图。(8)沙盘。根据地形图、航空像片或实地的地形,按一定的比例尺,用泥沙或石膏、兵棋等制作的显示战术情况或某些发展规划的地形模型。(9)电子立体地形模型。是电子地图的应用产品。在计算机的控制下,利用DTM数据和其他有关资料,即可生成电子立体地形模型。它能生动地显示地形的立体景观,有利于地形分析和作战模拟,是有关经济建设和国防建设的理想参照物。
三维地貌表示方法的演进
游 雄
(解放军测绘学院地图学与地理信息工程系, 河南郑州450052)
摘 要: 在地图上表现地貌的三维形态, 是地图学研究的难点和热点。地貌表示法的发展, 体现了人类对自然
环境认知水平的提高和科学技术的进步, 也代表了地图学的进步。回顾地貌表示方法的演进, 有助于把握地图学
发展的历史脉搏, 加深对地图学未来发展的认识。本文按年代顺序, 来描述地貌表示法的三种主要类型—写景符
号法、水平投影法和地景仿真法的发展演变及其文化与技术背景和关键人物。
关键词: 地貌表示法; 写景符号法; 水平投影法; 地景仿真法; 虚拟现实
参考:;;/content/p/92848a/2004/029/001/zk01_p2_9057609.pdf珠穆朗玛”和“喜马拉雅”在藏语中的含义:藏语“珠穆朗玛jo-moglang-mari”就是“大地之母”的意思。
还有一种说法是:“神女第三”。“喜马拉雅”是“冰雪之乡”的意思在西方最流行的叫法是埃佛勃朗峰;它座落在中国西南边陲,珠穆朗玛峰就座落在—喜玛拉雅山的中段,在我国西藏自治区和尼泊尔王国之间的国境线上,为中尼两国的分水岭。
它的北部在我国西藏自治区境内,南部在尼泊尔王国界内。位于北纬 27度59分15秒,东经86度55分39秒。
珠穆朗玛,为汉字译写的藏语名称。据藏文记载,珠穆朗玛峰,其全称应为“久穆拉缅扎西次仁玛”。
意为吉祥长寿后妃神女。后来人们在称呼主峰时,简化为珠穆朗玛峰,已成为中外驰名的惯用名称。
珠穆朗玛峰一名,早在清康熙五十六年(公元1717年)的《皇舆全览图》上,就标注有“朱母朗玛阿林”。朱母朗玛即珠穆朗玛的另一译写,阿林,系满语,为山的意思。
以后在乾隆年间(公元1771年)的《乾隆内府舆图》中,将朱母朗玛阿林改写成“珠穆朗玛阿林”。珠穆朗玛一名始此。
同治年间的《皇朝大清一统舆图》把珠穆朗玛阿林,译写成“珠穆朗玛山”。 含义:穆朗玛峰新高程与1975年数据相比降低3.7米国务院新闻办公室举行新闻发布会,向全世界公布了最新的珠穆朗玛峰高程数据:8844.43米。
珠峰新高程数据与1975年相比,降低了3.7米。国家测绘局局长陈邦柱解释说,这次公布的珠峰高程数据与1975年相比,高度降低了。
实际上珠穆朗玛峰地区是一个地壳运动活跃的地方,这次公布的是珠穆朗玛峰的峰顶岩石面的高程,以往没有准确地获得珠峰岩石面的高程,这次测得了珠峰的冰雪深度,得到了岩石面高程。为了使大家对珠峰的雪面高程有个了解,国家测绘局也同时公布了珠峰峰顶的冰雪深度,这将为今后研究珠峰的升降提供一个比较的基准。
1975年,国家测绘局、总参测绘局联合开展珠峰高程测量,精确得到珠峰高度为8848.13米。陈邦柱在发布会上宣布:珠穆朗玛峰峰顶岩石面海拔高程 8844.43米。
参数:珠穆朗玛峰峰顶岩石面高程测量精度±0.21米;峰顶冰雪深度3.50米。原1975年公布的珠峰高程数据停止使用。
