建筑工程放线(建筑方面)

1.建筑方面

专职测量员把主轴线定好、标高控制点做好后，技术员要掌握吊线坠的基本功，不能老依靠经纬仪，不可能也不现实，再一个住宅和办公楼建筑定位放线简单的多，工业厂房就要复杂的多了。

放线量尺寸时一定要杜绝用小尺一尺一尺（工地上常用3米尺、5米尺）的量下去，免得误差累积。另外，两点高差较大时，一般量斜距、测两点高差用勾股弦定理计算求的通常误差小的多。记住学测量时老师讲的几个要点：先整体、后碎部；常复核，前一步工作没做复查下一步工作不能进行；测量步步要经过检核。

测量放线在施工时尤其重要，你的一点疏忽可能造成非常大的经济损失。现在在施工现场的测量放线，并不象在学校测量实习时量距有前尺、有后尺、有读数、有记录那么正规，往往是工长和技术员两人就去放线，再就是现场随手喊个工人来帮忙，这实在是不合适，你不能要求项目经理配备足够的专业人员陪你定位，但你必须做到慎之又慎，尺前尺后来回跑。

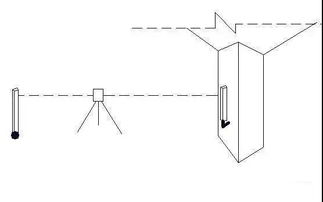

工地上给标高一般也是技术员的事，你看水准仪，扶尺可就不一定是谁了，要注意塔尺前后俯仰对观测结果影响很大，再一个就是塔尺下对点时非专业人也是不好掌握的，如果你不反复叮咛，差个3~5毫米一点也不奇怪。

还有一句话是工地上流传的，虽然不完全对，但可以算是搞测量人自我保护的法宝：“三角要小、线要粗”，意思是给完标高描红三角时不要描的太大，弹墨线时墨线要粗一点。呵呵，什么意思自己琢磨去吧。

作为工地技术员，水准仪、经纬仪、墨斗、线坠的使用操作是一定要熟练的。

2.土建中的放线是指什么

施工放线是指建设单位或者个人建设单位在建设工程场地平整完毕，依据设计图纸进行的施工图定位。

基础施工放线

建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

主体施工放线

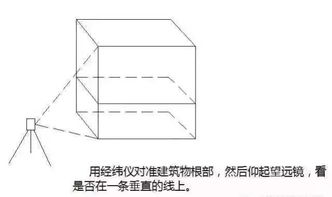

基础工程施工出正负零后，紧接着就是主体一层、二层。直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

扩展资料：

《中华人民共和国城乡规划法》对核发“一书两证”的相关事项进行了明确，但对建设工程开工和竣工核准没有作具体的规定，致使部分建设单位和施工单位对开工验线与竣工验收的重要性认识不足，仅仅将此简单视为一般行政检查，申请核准工作滞后的现象时有发生。

实质上，开工验线与竣工验收是规划实施管理不可或缺的两个行政许可环节。因此，许多地方在实践中，根据《中华人民共和国城乡规划法》、国家测绘局《关于印发测绘资质管理规定和测绘资质分级标准的通知》（国测管字[2009]13号）等有关法律、法规，结合本地实际，制定了建设工程放线、验线管理规定。

施工放线技术要求

(1)测量工作的基本要求：按照测量规范，以及合理的天气条件。遵守先整体后局部和高精度控制低精度的工作程序。要有严格的校核制度。建立一切定位放线工作要自检、互检合格后，方可申请项目部验收的工作制度。 

(2)测量仪器必须按规定进行检测，钢卷尺应送法定专业机构检定。 

(3)测量人员应提前熟悉施工图纸和现场各种高程坐标，控制点及精密导线网点，精密水准点，平面方格网点，仔细检查审核施工放线依据。 

(4)测量放线是确保施工质量的最关键的工序，必须严格按施工工艺进行，为保证测量精度，除熟悉图纸，采用合理的测量步骤外，还要选用比较精确的经纬仪、水平仪、铅垂仪等仪器设备进行测量放线。

测量工作开始之前，必须与总承包方取得联系，与土建单位确认三项基准数值，由总包方移交控制网点等测量情况。 

(5)测量放线时应控制分配误差，不使误差累计。 

(6)测量点要统一；测量结构要随时记录，记录清单要清楚明了，同时要有据可查

参考资料：搜狗百科——施工放线

3.施工放线的方法与步骤

一、建筑物定位

房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为“全站仪”或“比较高级的经纬仪”。

二、土方开挖阶段放线

土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线。

前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m。

三、基础施工放线

建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证）。

最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为“经纬仪”。

四、主体施工放线

基础工程施工出正负零后，紧接着就是主体一层、二层·····直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

六、细部测量

梁柱边线、控制线的测量：每楼层施工前，测量工程师将控制线、主要轴线施测完成后，施工员着手依据控制线、轴线对梁柱边线、墙柱控制线进行引测。

所有墙柱放出边线和距边线200宽的控制线，墙柱边线作为焊接导墙筋的依据，控制线作为校核模板、验收模板的依据。

七、沉降观测

设置沉降观测点的数目和具体位置根据规范和设计要求确定，在图纸会审阶段，施工单位、监理与设计院进行协商初步确定沉降点设置方案；待基础施工完成后，根据实际地质情况进一步细化沉降观测点的设置位置。

扩展资料：

放线沉降点的埋设方式：

先将带锚固脚的钢板埋入设计观测点柱身上，并按初步设定高程埋设，待模板拆除后，精确找出高程、焊上带观测点的角钢。

沉降点的测量，测量工具：

本工程沉降测量由测量工程师负责；沉降观测采用S1水准仪和毫米分划水准尺进行测量。

参考资料来源：搜狗百科-施工放线

4.施工放线的技巧和方式方法

去百度文库，查看完整内容>

内容来自用户：李达

建筑施工放线技巧

建筑施工放线技巧主要施工技巧分为三个阶段：主要包括：（1）建筑物定位（放线）（2）基础施工（放线）（3）主体施工（放线），具体内容如下：一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。放线工具为”全站仪”或”比较高级的经纬仪”。二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。放线工具为”经纬仪”。基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测量员，就是施工员放线。注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
