1.开关电源的知识
开关电源是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。
因为开关三极管总是工作在 “开” 和“关” 的状态，所以叫开关电源。开关电源实质就是一个振荡电路，这种转换电能的方式，不仅应用在电源电路，在其它的电路应用也很普遍，如液晶显示器的背光电路、日光灯等。

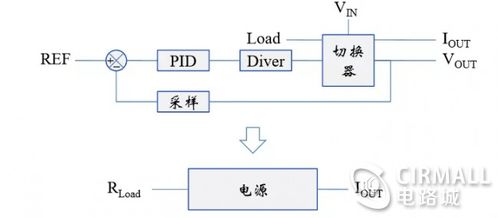

开关电源与变压器相比具有效率高、稳性好、体积小 开关电源简化图等优点，缺点是功率相对较小，而且会对电路产生高频干扰，电路复杂不易维修等。 在谈开关电源之前，先熟悉一下变压器反馈式振荡电路，能产生有规律的脉冲电流或电压的电路叫振荡电路，变压器反馈式振荡电路就是能满足这种条件的电路；它于基本放大电路与一个反馈回路组成，其中C2、L1组成一个并联谐振选频电路，在电路通电的瞬间VT导通，此时在C2、L1组成的并联谐振电路上产生非常丰富的谐波，当外加频率和并联谐振电路的固有频率相等时，电路进入振荡状态，并通过L3反馈到VT的基极进一步放大，最终形成有规律的脉冲电流或电压输出到负载RL上。
开关电源就是围绕变压器反馈式振荡电路而设计，只不过在原来的基础上增加了一些保护和控制电路，我们可以用分析振荡电路的方法来分析开关电源。 开关电源振按荡方式分，可以分为自激式和它激式两种，自激式是无须外加信号源能自行振荡，自激式完全可以把它看作是一个变压器反馈式振荡电路，而它激式则完全依赖于外部维持振荡，在实际应用中自激式应用比较广泛。
根据激励信号结构分类；可分为脉冲调宽和脉冲调幅两种，脉冲调宽是控制信号的宽度，也就是频率，脉冲调幅控制信号的幅度，两者的作用相同都是使振荡频率维持在某一范围内，达到稳定电压的效果。变压器的绕组一般可以分成三种类型，一组是参与振荡的初级绕组，一组是维持振荡的反馈绕组，还有一组是负载绕组。
在家用电器中使用的开关电源，将220V的交流电经过桥式整流，变换成300V左右的直流电，滤波后进入变压器后加到开关管的集电极进行高频振荡，反馈绕组反馈到基极维持电路振荡，负载绕组感应的电信号，经整流、滤波、稳压得到的直流电压给负载提供电能。负载绕组在提供电能的同时，也肩负起稳定电压的能力，其原理是在电压输出电路接一个电压取样装置，监测输出电压的变化情况，及时反馈给振荡电路调整振荡频率，从而达到稳定电压的目的，为了避免电路的干扰，反馈回振荡电路的电压会用光电耦合器隔离。
大多数开关电源有待机电路，在待机状态开关电源还在振荡，只是频率比正常工作时要低。 有些开关电源很复杂，元件密密麻麻，很多保护和控制电路，在没有技术支持的情况下，维修起来是一件很头疼的事。
在我面对这种情况时，首先我会找到开关管及其参与振荡的外围电路，把它从电路中分离出来，看它是否满足振荡的条件，如检测偏置是否正常，正反馈有无故障，还有开关管本身，开关电源有极强大的保护功能，排除后检察控制和保护及负载电路。
2.开关电源的知识
变频器工作原理 变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
1. 电机的旋转速度为什么能够自由地改变？ *1: r/min 电机旋转速度单位：每分钟旋转次数，也可表示为rpm. 例如：2极电机 50Hz 3000 [r/min] 4极电机 50Hz 1500 [r/min] 结论：电机的旋转速度同频率成比例 本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。
由电机的工作原理决定电机的极数是固定不变的。由于该极数值不是一个连续的数值（为2的倍数，例如极数为2,4,6），所以一般不适和通过改变该值来调整电机的速度。
另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。 因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。
n = 60f/p n： 同步速度 f： 电源频率 p： 电机极对数 结论：改变频率和电压是最优的电机控制方法 如果仅改变频率而不改变电压，频率降低时会使电机出于过电压（过励磁），导致电机可能被烧坏。因此变频器在改变频率的同时必须要同时改变电压。
输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压。 例如：为了使电机的旋转速度减半，把变频器的输出频率从50Hz改变到25Hz，这时变频器的输出电压就需要从400V改变到约200V 2. 当电机的旋转速度（频率）改变时，其输出转矩会怎样？ *1： 工频电源 由电网提供的动力电源（商用电源） *2： 起动电流 当电机开始运转时，变频器的输出电流 变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动 电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。
工频直接起动会产生一个大的起动起动电流。而当使用变频器时，变频器的输出电压和频率是逐渐加到电机上的，所以电机起动电流和冲击要小些。
通常，电机产生的转矩要随频率的减小（速度降低）而减小。减小的实际数据在有的变频器手册中会给出说明。
通过使用磁通矢量控制的变频器，将改善电机低速时转矩的不足，甚至在低速区电机也可输出足够的转矩。 3. 当变频器调速到大于50Hz频率时，电机的输出转矩将降低 通常的电机是按50Hz电压设计制造的，其额定转矩也是在这个电压范围内给出的。
因此在额定频率之下的调速称为恒转矩调速. （T=Te, P60Hz时， X会相应减小 对于电机来说， T=K*I*X, (K：常数， I：电流， X：磁通)， 因此转矩T会跟着磁通X减小而减小. 同时， 小于50Hz时， 由于I*R很小， 所以U/f=E/f不变时， 磁通（X）为常数. 转矩T和电流成正比. 这也就是为什么通常用变频器的过流能力来描述其过载（转矩）能力. 并称为恒转矩调速（额定电流不变-->最大转矩不变） 结论： 当变频器输出频率从50Hz以上增加时， 电机的输出转矩会减小. 5. 其他和输出转矩有关的因素 发热和散热能力决定变频器的输出电流能力，从而影响变频器的输出转矩能力。 载波频率： 一般变频器所标的额定电流都是以最高载波频率， 最高环境温度下能保证持续输出的数值. 降低载波频率， 电机的电流不会受到影响。
但元器件的发热会减小。 环境温度：就象不会因为检测到周围温度比较低时就增大变频器保护电流值. 海拔高度： 海拔高度增加， 对散热和绝缘性能都有影响.一般1000m以下可以不考虑. 以上每1000米降容5%就可以了. 6. 矢量控制是怎样改善电机的输出转矩能力的？ *1： 转矩提升 此功能增加变频器的输出电压（主要是低频时），以补偿定子电阻上电压降引起的输出转矩损失，从而改善电机的输出转矩。
$ 改善电机低速输出转矩不足的技术 使用"矢量控制"，可以使电机在低速，如（无速度传感器时）1Hz（对4极电机，其转速大约为30r/min）时的输出转矩可以达到电机在50Hz供电输出的转矩（最大约为额定转矩的150%）。 对于常规的V/F控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。
为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。变频器的这个功能叫做"转矩提升"（*1）。
转矩提升功能是提高变频器的输出电压。然而即使提高很多输出电压，电机转矩并不能和其电流相对应的提高。
因为电机电流包含电机产生的转矩分量和其它分量（如励磁分量）。 "矢量控制"把电机的电流值进行分配，从而确定产生转矩的电机电流分量和其它电流分量（如励磁分量）的数值。
"矢量控制"可以通过对电机端的电压降的响应，进行优化补偿，在不增加电流的情况下，允许电机产出大的转矩。此功能对改善电机低速时温升也有效。
1、什么是变频器？ 变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。 2、PWM和PAM的不同点是什么？ PWM是英文Pulse Width Modulation（脉冲宽度调制）缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调值方式。
PAM是英文Pulse Amplitude Modulation 。
3.自学开关电源,主要掌握哪些内容
自学开关电源，需要掌握电子基础知识，熟悉各种电子元器件的功能作用，对电路也要了解。
开关电源由整流电路、滤波电路、开关电路、开关变压器、稳压电路等相关电路组成。
开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
4.推荐一本好的开关电源入门教材
基本信息 原价：29.00元 作者：（美）马克（Mack,R.A.） 著，谢运祥 等译 出版社：人民邮电出版社 ISBN:9787115164223 页码：202 版次：1 装帧：平装 开本：出版时间：2007-9-1 印刷时间：2007-9-1 字 数：280000 商品标识：[ProductID] 内容简介 本书以开关电源实用设计为主线，介绍了常用开关电源的主电路和控制电路，并讨论了主电路元器件的参数计算与选择，然后通过应用实例对开关电源的设计和分析进行了剖析。
书中主要内容包括：基本开关电路、控制电路、电源输入级、非隔离电路、变压器隔离型变换器、无源器件的选择、半导体的选择、电感的选择、变压器的选择、正弦波逆变器的设计举例、PC离线电源等。 本书结构合理，层次分明，内容深入浅出，通俗易懂。
本书适用于开关电源初学者和开关电源从业者，也适合电气工程及其自动化专业、目录 第1章 基本开关电路 1.1 储能基本原理 1.2 Buck变换器 1.3 Boost变换器 1.4 反相Boost变换器 1.5 Buck Boost变换器 1.6 变压器隔离型变换器 1.7 同步整流 1.8 电荷泵 第2章 控制电路 2.1 基本控制电路 2.2 误差放大器 2.3 误差放大器的补偿 2.4 测试次序 2.5 典型的电压模式PWM控制器 2.6 电流模式控制 2.7 典型的电流模式PWM控制器 2.8 电荷泵电路 2.9 多相PWM控制器 2.10 谐振模式控制器 第3章 电源输入级 3.1 离线运行 3.2 射频干扰抑制 3.3 安规事项 3.4 功率因数校正 3.5 浪涌电流 3.6 保持时间 3.7 输入整流 3.8 输入储能电容特性 第4章 非隔离电路 4.1 通用设计方法 4.2 Buck变换器设计 4.3 Boost变换器设计 4.4 反相变换器设计 4.5 升/降压电路设计 4.6 电荷泵设计 4.7 布线 第5章 变压器隔离型变换器 5.1 反馈原理 5.2 反激电路 5.3 实用反激电路设计 5.4 离线式反激电路设计范例 5.5 非隔离式反激电路设计范例 5.6 正激电路 5.7 实用正激变换器设计 5.8 离线式正激变换器设计范例 5.9 非隔离式正激变换器设计范例 5.10 推挽电路 5.11 实用推挽电路设计 5.12 半桥电路 5.13 实用半桥电路设计 5.14 全桥电路 第6章 无源器件的选择 6.1 电容的特性 6.2 铝电解电容 6.3 固体钽电容和铌电容 6.4 固体聚合物电解电容 6.5 多层陶瓷电容 6.6 薄膜电容 6.7 电阻的特性 6.8 碳膜电阻 6.9 薄膜电阻 6.10 绕线电阻 第7章 半导体的选择 7.1 二极管的特性 7.2 结型二极管 7.3 肖特基二极管 7.4 净化 7.5 双极型晶体管 7.6 功率场效应晶体管 7.7 栅极驱动 7.8 安全工作区和雪崩击穿额定值 7.9 同步整流 7.10 电流检测功率MOS场效应管 7.11 封装的选择 7.12 绝缘栅双极型晶体管 第8章 电感的选择 8.1 实际电感的特性 8.2 磁心的特性 8.3 环形扼流圈中磁粉心的设计 8.4 Boost变换器中磁心的选择 第9章 变压器的选择 9.1 变压器的特性 9.2 安全问题 9.3 实际制作的考虑 9.4 正激变压器磁心的选择 9.5 反激磁心的实际考虑 9.6 反激“变压器”磁心的选择 第10章 正弦波逆变器的设计举例 10.1 设计要求 10.2 设计描述 10.3 前置调节器的详细设计 10.4 输出变换器详细设计 10.5 H桥的详细设计 10.6 桥驱动的详细设计 第11章 PC离线式电源 11.1 规格要求 11.2 电源的输入部分 11.3 直流-直流变换器 11.4 二极管的选择 11.5 电感设计 11.6 电容设计 11.7 变压器设计 索引。
5.开关电源的基本常识及作用有哪些
开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯带，电脑机箱，数码产品和仪器类等领域。
开关电源有两种主要的工作方式：正激式变换和升压式变换。尽管它们各部分的布置差别很小，但是工作过程相差很大，在特定的应用场合下各有优点。
6.求开关电源原理及实用电路图
请看电路原理：/spx8655/pic/item/.jpg
还有：/spx8655/pic/item/.jpg
实际应用电路：这是一个由220V交流电源变成12V直流输出的15W开关电源的制作电路：/spx8655/pic/item/.jpg
