cad2014之图幅和标题栏(CAD制图的图幅尺寸和标题栏要求)
1.CAD制图的图幅尺寸和标题栏要求
去百度文库，查看完整内容>
内容来自用户：了尘真人
CAD图纸幅面与标题栏
一、内容目录：

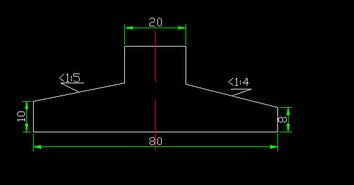

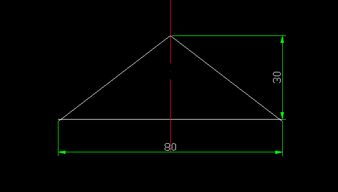

图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面
图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用表中规定的图纸基本幅面尺寸。基本幅面A0、A1、A2、A3、A4共5种。
图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）
（不需装订的幅面）
注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。
基本幅面及图框尺寸（单位mm）
幅面代号|A0|A1|A2|A3|A4|
B*L|841*1189|594*841|420*594|297*420|210*297|
A|25|
C|10|5|
e|20|10|
图框格式：
一般采用A4竖装和A3横装。
标题栏：
标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按
2.CAD制图的图幅尺寸和标题栏要求
去百度文库，查看完整内容>内容来自用户：了尘真人CAD图纸幅面与标题栏一、内容目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图。
1、图纸幅面图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用表中规定的图纸基本幅面尺寸。
基本幅面A0、A1、A2、A3、A4共5种。图纸幅面包括需装订的幅面和不需装订的幅面，其尺寸应符合GB/T14689—93标准要求。
（需装订的幅面）（不需装订的幅面）注：无论有装订边和无装订边，都应在图幅内画出图框，图框采用黑实线。基本幅面及图框尺寸（单位mm）幅面代号|A0|A1|A2|A3|A4|B*L|841*1189|594*841|420*594|297*420|210*297|A|25|C|10|5|e|20|10|图框格式：一般采用A4竖装和A3横装。
标题栏：标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在AutoCAD中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按。
3.cad如何画标题栏
CAD标题栏画法为：
工具/原料：电脑。CAD软件
1、双击电脑上的CAD软件打开，然后点击格式/表格样式。
2、然后点击选择新建。
3、接着给新建样式命名，并点击继续。
4、然后格式选择常规，接着点击文字样式。
5、然后点击应用。
6、最后在数据选项中【对齐】点击正中。
7、接着选择边框颜色，及线宽。
8、单元个高度=字号/四分之三*行+垂直*2。经计算5号字对应垂直高0.66。
9、最后点击确定即可。
4.标准CAD图纸（A0、A1、A2、A3、A4）图框、标题栏及明细栏尺寸
Ao A1 A2 A3 A4
长 1189 841 594 420 297
宽 841 594 420 297 210
标题栏：一般长为120~180，宽为30~40
字体：长仿宋体简化汉字字体，高度不小于3.5mm： 字母和数字因采用罗马体单线字体，高度不小于2.5mm。
最小字符高度
A0 A1 A2 A3 A4
汉字 5 5 3.5 3,5 3.5
数字和字母3.5 3.5 2.5 2.5 2.5
图框线分为留装订线边和不留装订线边.
