首先,你应当具备基本的电工、电路、电子知识,不一定精通很深,但基本的原理应当知道; 其次,应当多学习一点各类知识,有道是“工夫在诗外”,每个行业都有自己的一些习惯,如:我们把对地短路通常叫做“短路”、“接地”等,但在汽车行业叫做“搭铁”,只有多了解各行各业的东西,才能提高学习的效率; 如果主要是关注电路,应当广泛的多看一些各种电路,有很多关于电路集锦方面的书,内容不是很深,但对于知识积累、触类旁通还是很有好处的; 为了了解某方面的电路就只学习这方面的书从长期看不是一个好的学习方法,扎实的基础、广泛的知识、加点勤奋,你一定能学得好。
汽车电路图的识读方法 吴书龙 无锡汽车工程学校 江苏无锡 214044 摘要:针对学生在从事汽车电子电器维修过程中对汽车电路图识读存在的问题,文章以帕萨特1.8 GSI(2005年款)汽车电路为例,介绍了汽车电路图的组成,通过回路原则将电路简化,让学生充分熟悉整车电路图,并能迅速准确根据汽车电路图找出故障,从而及时准确判断并排除电路故障。
关键词:汽车电路图;识读;回路原则 汽车电路图(以下简称电路图)的识读方法,在很多教材上均有详尽的阐述,老师在课堂上也均十分详尽地进行过讲解。但是大多数学生对电路图的识读仍然是雾里看花、水中望月,无法将一张复杂电路看懂,更不能根据电路图来判断汽车电路的故障。
如果能将电路图按一定规律进行简化,并掌握识读要领,那么一张详尽的电路图对学生进行电气维修来说就是一种汽车故障的检测工具。下面笔者结合实例来说明该如何识读电路图。
1.电路图的组成 电路图往往是错综复杂的,初学者要想看出电路的规律,首先应弄明白电路图的主要组成部分。帕萨特1.8 GSI(2005年款)双音喇叭及继电器原厂电路如图 1 所示。

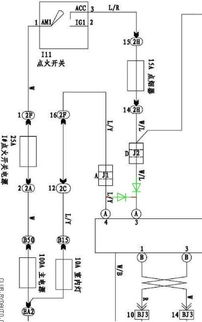

图1 帕萨特1.8 GSI(2005年款)电气线路图(1) 图2 帕萨特1.8 GSI(2005年款)电气线路图(2) 图3 帕萨特1.8 GSI(2005年款)电气线路图(3)1.1 中央继电器盒电路 最上面的部分是中央继电器盒电路,电路图中以阴影部分表示。电路图中同时标明了熔断丝位置及容量、继电器位置及编号、插脚号等。
在识读之前要弄清楚几根线。1.1.1电源线 汽车电路正常工作,必须具备良好的供电,所以看懂电源的来龙去脉非常关键。
查看电源就是要看清楚蓄电池的电源都供给了哪些元件。汽车电路的电源一般来说有常电源、条件电源两种。
所谓常电源就是在蓄电池正常的情况下,均有规定电压的电源线,30号线接蓄电池正极(图1中红色线),称之为“常正电”。所谓条件电源就是在一定的条件下才有规定电压的电源线,15号线(图1中黑色线)。
点火开关D位于ON(接通)和ST(起动)档时,30号电经点火开关接中央继电器盒内的15号线,称之为“钥匙门来电”。1.1.2卸荷线75(X)线是卸荷线,雾灯、刮水器、风窗加热等用电取自75(X)线,只有在点火开关D位于ON档时X触点继电器J59才工作,30号电经X触点继电器触点接通X线,而在点火开关位于ST(起动)档起动发动机时X线断电,使得即便上述大负荷用电器忘记关掉,它们也将自动断电,从而保证发动机能顺利起动。
1.1.3起动线50号线是起动线,点火开关位于ST(起动)档时接通起动机。1.2 用电器及连线 中间部分是用电器和连线,包括用电器及其插脚名称、开关、导线的颜色及截面积等。
1.3 搭铁和电路编号 最下部横线是搭铁线,上面标有电路编号和搭铁点位置。最下面搭铁线的标号实际上是不存在的,它是为了方便标明在一页画不完的连线的另一端在何处而人为编制的。
如图3在标号190的上方有一导线连接端[16],则在电路标号16(图2)的上方就可以找到[190],以说明分开画出的导线是一根导线。1.4 注释部分 电路图右侧是注释部分。
对图中用电器、插脚及搭铁点加以说明。2.回路原则 任何一个电器都处在一个完整的电流回路中,由电源、开关、熔丝、用电器和导线组成。
一般都是由电源正极经开关、熔断器到用电器,然后再搭铁回到电源的负极。2.1 原厂图的识读 首先,找到需要识读的电路图——双音喇叭及继电器电路图(图3)。
通过图3可知,要想双音喇叭工作,按下喇叭按钮时只要喇叭继电器控制线圈得电闭合即可。喇叭继电器的线圈受75号线控制。
如上所述,75号线为卸荷线,与X触点继电器J59相连(图1)。只有在点火开关D位于ON档时X触点继电器J59才工作,点火开关受30号线控制到蓄电池正极;同时,与接线a相连。
因a线是向右拐,说明连接到了图2。由图2可知,a线与保险丝盒相连;由图3可知,喇叭继电器主电路在标号190的上方有一导线连接端[16],则在电路标号16(图2)的上方就可以找到[190]。
即a线与S24025A保险丝相连。2.2 电路图的简化 通过对原厂电路图的识读发现,要想看懂电路中各个部件与电路的联系和关系比较难。
如果将与所要识读的电路图相关的元件及线路单独画出,再来识读就显得很直观、简单明了。通过对电路图各部位的理解,将双音喇叭及继电器电路进行简化,就可以得到一张如图4所示电路图,这就非常简洁明了。
在该图的基础上,再来讨论识读电路的要领和找出电路中的规律就显得非常容易了。图4 简化后的帕萨特1.8 GSI(2005年款)双音喇叭及继电器电路图 D-点火开关 J59-X触点继电器 J4-喇叭继电器 H-喇叭按钮 H1-双音喇叭 S240-保险丝3.识读要领3.1 查找电源和搭铁 在识读电路图时一定要看懂电源的来龙去脉,查看电源就是要看清楚蓄电池的电源都供给了哪些元件。
查看搭铁就是要看清楚电路中是直接搭铁(31号线)还是间接搭铁(在车身上的位置)。3.2 牢记回路原则 通过查看电源线和搭铁线,可以了解一个电路的基本构成,但是并没有体现出电路的内在联系和规律。
因此根据回路原则看哪些元件共用一根线。图4继电器J59得电回路:蓄电池正极→30号线→点火开关。
汽车电路图常见的表达方式有线路图、原理图和线束图等三种。
一、【线路图】的判读要点: 1. 对该车所使用的电器设备结构、原理有一定的了解,对其电器设备规范比较清楚; 2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置; 3. 通过识读认清该车每一种电器设备的接线柱的数量、名称,了解每一接线柱的实际意义。 二、【原理图】的判读要点: 1.识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连; 2.识读电路设备所处的分线路走向; 3.识读分线路上的开关、保险装置、继电器结构和作用。
三、【线束图】的判读要点: 1.认清整车共有几组线束、各线束名称以及各线束在汽车上的实际安装位置。 2.认清每一线束上的枝叉通向车上哪个电器设备、每一礌礌辟啡转独辨扫玻激分枝叉有几根导线、它们的颜色与标号以及它们各连接到电器的哪个接线柱上; 3.认清有哪些插接件,它们应该与哪个电器设备上的插接器相连接。
汽车机电技术的涉及面非常之广泛,它不仅包含机械和电子的所有基础知识,还跟物理、化学等方面的知识紧密相连,可以说是自然科学的浓缩和具体体现。
因此,学习汽车电路维修不仅仅是“电路”的问题,更重要的是汽车的基本构成和原理。了解了这些构成和原理后才能知道为什么需要“电”的配合,如何配合、如何配合更合理。
所以,在学汽车电路之前必须先对汽车的机械部分要有一定的了解和理解,再去掌握电路中的每一个元器件的结构和原理,围绕着“电和磁”的关系将电路的每一个独立部分进行分析,再将这些单独部分逐步关联起来。
再复杂的汽车电路都是由许多单回路并联而成的,由于每个单回路都比较简单,中间环节与用电器是串联在一起的,因此无需很深的理论基础,正常的人都可以学会。
刚开始学汽车电路首先知道汽车上有多少用电器,装在哪里,分别是干什么的,然后再搞明白每个用电器相关联的中间环节。比如车内顶灯电路:电源通过保险器后来到顶灯灯泡(用电器)的一端,灯泡的另一端分两路,一路连接顶灯开关,一路去车门开关;顶灯开关及车门开关的另一端分别搭铁,这样就形成了由顶灯开关控制的两个状态,开车门时顶灯亮,关车门后也可以进行控制。
当你了解了每个单回路后才有条件去学习汽车电器的基本原理与工作条件,学习与回路回路之间的关联,去分析回路可能发生的故障,否则学起来很空、很累。
汽车电路图的识读 随着汽车电子技术的发展,汽车电路图变得越来越复杂、越来越重要,因此如何快速而准确地识读汽车电路图是许多汽车维修人员常常感到头疼的事情。汽车电路图常见的表达方式有线路图、原理图和线束图等3种。线路图的特点 线路图是传统的汽车电路图表达方式,它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上,再用线条将电路、开关、保险装置等和这些电器一一连接起来。 线路图的特点是:由于电器设备的外形和实际位置都和原车一致,因此,查找线路时,导线中的分支、接点很容易找到,线路的走向和车上实际使用的线束的走向基本一致。其缺点是:线条密集、纵横交错,导致读图和查找、分析故障时,非常不方便。 识读线路图的要点是: 1. 对该车所使用的电器设备结构、原理有一定的了解,对其电器设备规范比较清楚; 2. 通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置; 3. 通过识读认清该车每一种电器设备的接线柱的数量、名称,了解每一接线柱的实际意义。 。。 /forum/showprint.asp?topic_id=3086&forum_id=36
参考资料: /forum/showprint.asp?topic_id=3086&forum_id=36
