插件电容的(电容器的基本知识)

1.电容器的基本知识

电容器通常简称其为电容，用字母C表示。定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路， 能量转换，控制电路等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

容器的基本功能——充电和放电

充电和放电是电容器的基本功能。

充电

使电容器带电（储存电荷和电能）的过程称为充电。这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。

放电

使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。 电容器

在一般的电子电路中，常用电容器来实现旁路、耦合、滤波、振荡、相移以及波形变换等，这些作用都是其充电和放电功能的演变。

电力电容器按用途可分为8种：①并联电容器。原称移相电容器。主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。②串联电容器。串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。③耦合电容器。主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。④断路器电容器。原称均压电容器。并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。⑤电热电容器。用于频率为40~24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。⑥脉冲电容器。主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。⑦直流和滤波电容器。用于高压直流装置和高压整流滤波装置中。⑧标准电容器。用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置

2.电容器的基本知识

电容器通常简称其为电容，用字母C表示。

定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路， 能量转换，控制电路等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

容器的基本功能——充电和放电 充电和放电是电容器的基本功能。充电 使电容器带电（储存电荷和电能）的过程称为充电。

这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。

充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。放电 使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。

例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。

电容器在一般的电子电路中，常用电容器来实现旁路、耦合、滤波、振荡、相移以及波形变换等，这些作用都是其充电和放电功能的演变。电力电容器按用途可分为8种：①并联电容器。

原称移相电容器。主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。

②串联电容器。串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。

③耦合电容器。主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。

④断路器电容器。原称均压电容器。

并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。⑤电热电容器。

用于频率为40~24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。⑥脉冲电容器。

主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。⑦直流和滤波电容器。

用于高压直流装置和高压整流滤波装置中。⑧标准电容器。

用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。

3.我需要电容的基本知识

电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交

流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)

电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容

等。2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3

种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法

(nF)、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法

容量大的电容其容量值在电容上直接标明，如10 uF/16V

容量小的电容其容量值在电容上用字母表示或数字表示

字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF

数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10*102PF=1000PF 224表示22*104PF=0.22 uF3、电容容量误差表

符 号 F G J K L M

允许误差 ±1% ±2% ±5% ±10% ±15% ±20%

如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4.我需要电容的基本知识

电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交 流信号的频率和电容量有关。 容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容 等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3 种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法 （nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法 容量大的电容其容量值在电容上直接标明，如10 uF/16V 容量小的电容其容量值在电容上用字母表示或数字表示 字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF 数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。 如：102表示10*102PF=1000PF 224表示22*104PF=0.22 uF3、电容容量误差表 符 号 F G J K L M 允许误差 ±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

5.电容的相关知识,及概念

电容（或称电容量）是表征电容器容纳电荷本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容器从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。

电容的符号是C。

C=εS/d=S/4πkd（真空）=Q/U

在国际单位制里，电容的单位是法拉，简称法，符号是F，常用的电容单位有毫法（mF）、微法（μF）、纳法（nF）和皮法（pF）（皮法又称微微法）等，换算关系是：

1法拉（F）= 1000毫法（mF）=1000000微法（μF）

1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。

相关公式：

一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q（带电量）或U（电压）决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离， k则是静电力常量。常见的平行板电容器，电容为C=εS/d.（ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。）

电容器的电势能计算公式：E=CU^2/2=QU/2

多电容器并联计算公式：C=C1+C2+C3+…+Cn

多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn

三电容器串联 C=(C1*C2*C3)/(C1*C2+C2*C3+C1*C3)

6.什么是滤波电容

电容器的作用是多种多样的，以电力系统的一次回路接的电容器，主要作用有以下几种： 1、移相作用。

即我们常用的补偿电容器，包括了并联电容器和串联电容器。还有就是电机的起动和运行电容器（实际可归入串联电容器）。

2、储成作用。常见的是脉冲电容器。

3、滤波作用。与电抗器串联形成滤波回路的交流滤波电容器及用在高压直流传送系统的直流滤波电容器。

4、保护作用。常见的有断路器用的均压电容器及容阻吸收器。

5、电力系统限流式串联补偿系统： 串联补偿系统是在输电系统中串入以电容器为主的可变阻抗来补偿系统的无功功率，提高输电效率.在串联补偿系统中的电容器和电抗器串联布置.串联补偿的FCL则在此基础上增加电容器旁路控制， 当系统发生故障时，FCL迅速旁路电容器组，限流电抗器可立即钳制余下的短路电流。.。

7.关于电容的知识

用串联或并联法代替200V220μF的电容，可以有以下几种方式：

1、如有200V或250V及以上的电容可以并联使用：100μF两个或47μF五个、22μF十个；并联的电容耐压可以不同，但不能低于原200V；容量可以不同，相加接近或大于220μF即可。

2、没有200V耐压的电容，可以多个电容进行串联：100V470μF两个或63V680μF三个，要求串联的每个电容μF值完全相等，每个电容还需要并联一个100K/1W的电阻。

3、混联法，电容并联以后再串联，方法比较复杂，不好掌握。

由于工作电压比较高，所代替的电容必须做好绝缘处理，以防电容之间短路以及电容组与别的元件或线路短路。

8.电路中含电容器的知识和要点

电容器的定义 电容器通常简称其为电容，用字母C表示。

定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路， 能量转换，控制电路等方面。 定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

[编辑本段]电容器在电路中的作用 在直流电路中，电容器是相当于断路的。 这得从电容的结构上说起。

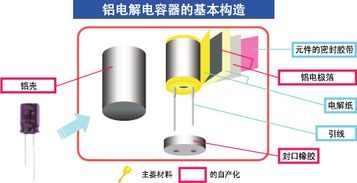

最简单的电容是由两端的极板和中间的绝缘电介质[2]构成的。通电后，极板带电，形成电压（电势差），但是中间由于是绝缘的物质，所以是不导电的。

不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。

电容也不例外，电容被击穿后，就不是绝缘体体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。

但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。

实际上，电流是通过场的形式在电容器间通过的。 在中学阶段，有句话，就叫通交流，阻直流，说的就是电容的这个性质。

[编辑本段]电容器的基本功能——充电和放电 充电和放电是电容器的基本功能。 充电 使电容器带电（储存电荷和电能）的过程称为充电。

这时电容器的两个极板总是一个极板带正电，另一个极板带等量的负电。把电容器的一个极板接电源（如电池组）的正极，另一个极板接电源的负极，两个极板就分别带上了等量的异种电荷。

充电后电容器的两极板之间就有了电场，充电过程把从电源获得的电能储存在电容器中。 放电 使充电后的电容器失去电荷（释放电荷和电能）的过程称为放电。

例如，用一根导线把电容器的两极接通，两极上的电荷互相中和，电容器就会放出电荷和电能。放电后电容器的两极板之间的电场消失，电能转化为其它形式的能。

在一般的电子电路中，常用电容器来实现旁路、耦合、滤波、振荡、相移以及波形变换等，这些作用都是其充电和放电功能的演变。 [编辑本段]电容器主要特性参数 1、标称电容量和允许偏差 标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉（F），但是，这个单位太大，在实地标注中很少采用。 其它单位关系如下： 1F=1000mF 1mF=1000μF 1μF=1000nF 1nF=1000pF 电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00(01)-±1%、0(02)-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%） 一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。 2、额定电压 在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

3、绝缘电阻 直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻. 当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。 电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

4、损耗 电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。 5、频率特性 随着频率的上升，一般电容器的电容量呈现下降的规律。

6，常用公式 平行板电容器公式中C=εS/4πkd [编辑本段]电容器的型号命名与标示 1.电容器的型号命名方法 国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。 第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 2.电容器容量标示 1、直标法 用数字和单位符号直接标出。如1uF表示1微法，有些电容用“R”表示小数点，如R56表示0.56微法。

2、文字符号法 用数字和文字符号有规律的组合来表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF. 3、。
