1.电工识图一学就会的内容简介
王兰君、黄海平主编的《电工识图一学就会》重点介绍电工制图、识图基础知识和电路识图基本要点，全面介绍电工工作中的常用线路读图、识图及应用，内容包括电工制图与识图的规则和符号、电气图绘制与识图举例、电工识图基本知识与电路识图方法、供电系统电气识图、动力与照明工程图识图及电工常用配电电路识图实用举例等。
2.电气图的基本识图步骤和方法有哪些
1）结合电工、电子技术基础知识看图
在实际生产的各个领域中，所有电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。
2）结合电气元件的结构和工作原理看图
在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。
3）结合典型电路识图
典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
不管多么复杂的电路，几乎都是由若干典型电路组成的。因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。
4）结合有关图纸说明看图
图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。

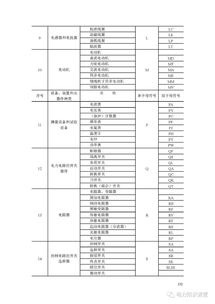

5）结合电气图的制图要求看图
电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。可以利用这些制图知识准确看图。
3.电气原理图和接线图
去百度文库，查看完整内容>内容来自用户：博航教育电气原理图和接线图电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
电气原理图电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的，具有结构简单，层次分明。
主要用于研究和分析电路工作原理。接线图电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。
电气原理图和接线图区别原理图：就是能看到他的大致情况（为什么这样连线）接线图：就是在在装配、检修时候要用到涉及到电气上的每个元件及元件连接原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。安装图就是各元器件在控制柜的具体位置尺寸的表达图形。
有些原理图可以当做接线图来使用（就是在原理图的基础上加了接线图的功能）。原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。
接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。根据原理图可以接线，但是在线多的情况下很容易出错，而且对工人的要求很高。
详细标出线的线号和型号，不显示接线原理，方便施工，对工人要求低。

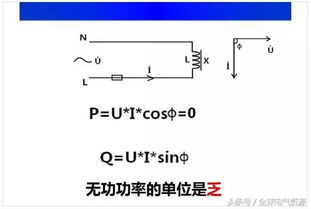

4.电气自动化基础知识有哪些
电力行业，电气工程及其自动化专业名词解释：
1、三相交流电：由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统，叫三相交流电。
2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
3、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。
4、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。它具有相当完善的灭弧结构和足够的断流能力。
5、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。
6、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500V以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。
7、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
8、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。
9、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。
10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。
11、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。
12、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。按部颁规定，接地线必须是25mm2以上裸铜软线制成。
13、标示牌：用来警告人们不得接近设备和带电部分，指示为工作人员准备的工作地点，提醒采取安全措施，以及禁止微量某设备或某段线路合闸通电的通告示牌。可分为警告类、允许类、提示类和禁止在等。
14、遮栏：为防止工作人员无意碰到带电设备部分而装设备的屏护，分临时遮栏和常设遮栏两种。
15、绝缘棒：又称令克棒、绝缘拉杆、操作杆等。绝缘棒由工作头、绝缘杆和握柄三部分构成。它供在闭合或位开高压隔离开关，装拆携带式接地线，以及进行测量和试验时使用。
16、跨步电压：如果地面上水平距离为0.8m的两点之间有电位差，当人体两脚接触该两点，则在人体上将承受电压，此电压称为跨步电压。最大的跨步电压出现在离接地体的地面水平距离0.8m处与接地体之间。
17、相序：就是相位的顺序，是交流电的瞬时值从负值向正值变化经过零值的依次顺序。
18、电力网：电力网是电力系统的一部分，它是由各类变电站（所）和各种不同电压等级的输、配电线路联接起来组成的统一网络。
19、电力系统：电力系统是动力系统的一部分，它由发电厂的发电机及配电装置，升压及降压变电所、输配电线路及用户的用电设备所组成。
20、动力系统：发电厂、变电所及用户的用电设备，其相间以电力网及热力网（或水力）系统连接起来的总体叫做动力系统。
5.电气图纸怎么看,详解一下
一、看电气安装施工图纸，首先应学习和熟悉掌握的知识：
电气制图及图例、制图标注方法；
电气理论基础知识
相关技术规范及标准图集
二、看图顺序：
详细阅读施工图设计总说明，了解具体的设计、施工要求；
阅读材料表，了解工程量和工程规模；
熟悉系统图的组成内容及各级的上下关系，
熟知建筑设计功能及相关专业的工艺技术要求；
将系统设计与平面设计结合起来，
再对专业的整体设计进行初步了解，再结合规范要求详细读图。
6.怎么去看懂电气原理图
1、要熟悉电工符号，明白电工的基本线图（自锁、互锁、正/反转、星/三角等基础线路）
2、要熟悉电工元气件（接触器、继电器、按钮、空开、限位等）构造的原理，要进行实物拆装，加深对其的了解
3、在有条件下，进行基本线路的接线安装，合理地布线，从中明白线路是如何由实际的元件组成，有利于以后对电气的维修。
4、结合工作单位的电气设备进行相对应的分析，一般的线路都是由这些基本线路组合成的。
5、要学一些电子电气知识
6、在熟悉了以上知识后，可以慢慢加深，再去学习变频器的使用，PLC的应用。
7、熟悉电脑的使用，在很多场所，电气自动控制中用到工控机进行跟踪监测、数据分析等
如何看电气原理图
作为从事电工工作的人员是应该看懂电气原理图的，其实，电工线路图就是应该看作与我们小的时候玩的积木一样，都是由一件件相关联的电气设备元件组成的。
1、常用的有自锁、互锁、正/反转、星/三角、串自耦变压器、串电阻等，在条件允许下，尽可能用实物进行安装、调试。加强对线路的了解，有时间最好对线路进行分析、改进。
2、一般设备中用到的元件种类不是很多，在了解了元件的功能后，可以根据元件的特点进行对线路的完善。
从主回路可以分析出该线路是做啥用的：
1、自锁一般就一个接触器；
2、互锁就采用二个及二个以上的接触器；
3、正/反转采用二个，同时，在接触器上有调线的，也就是其中二相有对换的；
4、星/三角一般都采用三个接触器，其中有一个接触器一侧短接的是星形接法的接触器，另外一个有头尾相接的是三角形接触器；
5、串自耦变压器是用三个接触器的，在线路上有一个自耦变压器的；
6、串电阻器是有多个接触器的，一般有二个以上，线路中有电阻器串接于转中的比较多，常见于起动设备。
要想记住电气原理图，不是对图死记硬背，应该要灵活去琢磨其中的原理，才会事半功倍。就与我们小时候玩积木一样，记住相关的元件就可以了解电气原理图了。
控制线路要从简单的开始，再慢慢加深，日久成多。
7.有关电气知识常识
电气安全常识电气安全是以安全为目标，以电气为领域的应用科学.这门科学是与电相关联的，而不是仅仅与用电或电器相关联的.因此，用电安全和电气安全都不等于电气安全，而是二者都包含在电气安全之中.电气安全虽然涉及很多其他科学，但其主线总是围绕着电.其基本理论是电磁理论. 随着科学技术的发展，电能已成为工农业生产和人民生活不可缺少的重要能源之一，电气设备的应用也日益广泛，人们接触电气设备的机会随之增多。
如果没有安全用电知识，就很容易发生触电、火灾、爆炸等电气事故，以至影响生产，危及生命。因此，研究和探讨触电事故的规律和预防措施是十分必要的。
一.电气事故分类 从能量的观点出发，事故是由局外能量作用于人体或系统内能量传递发生故障造成的，能量是造成事故的基本因素.因此，人们将电气事故分为五大类. 1.触电事故及其种类和规律 人体是导体，当人体接触到具有不同电位两点时，由于电位差的作用，就会在人体内形成电流。这种现象就是触电。
电流对人体的伤害有两种类型：即电击和电伤。电击是电流通过人体内部，影响呼吸、心脏和神经系统，引起人体内部组织的破坏，以致死亡。
电伤主要对人体外部的局部伤害，包括电弧烧伤、熔化金属渗入皮肤等伤害。这两类伤害在事故中也可能同时发生，尤其在高压触电事故中比较多，绝大部分属电击事故。
电击伤害严重程度与通过人体的电流大小、电流通过人体的持续时间、电流通过人体的途径、电流的频率以及人体的健康状况等因素有关。 电击： 电击是最危险的触电事故，大多数触电死亡事故都是电击造成的。
当人直接接触了带电体，电流通过人体，使肌肉发生麻木、抽动，如不能立刻脱离电源，将使人体神经中枢受到伤害，引起呼吸困难，心脏麻痹，以致死亡。 电伤： 电伤是电流的热应、化学效应或机械效应对人体造成的伤害。
电伤多见于人体外部表面，且在人体表面留下伤痕。其中电弧烧伤最为常见，也最为严重，可使人致残或致命。
此外还有电烙印、烫伤、皮肤金属化等。 触电事故的发生多数是由于人直接碰到了带电体或者接触到因绝缘损坏而漏电的设备，站在接地故障点的周围，也可能造成触电事故。
触电可分为以下几种： A、人直接与带电体接触触电事故 按照人体触及带电体的方式和电流通过人体的途径，此类事故可分为单相触电和两相触电。单相触电是指人体在地面或其他接地导体上，人体某一部分触及一相带电体而发生的事故。
两相触电是指人体两处同时触及两带电体而发生的事故，其危险性较大。此类事故约占全部触电事故的40%以上。
B、与绝缘损坏电气设备接触的触电事故 正常情况下，电气设备的金属外壳是不带电的，当绝缘损坏而漏电时，触及到这些外壳，就会发生触电事故，触电情况和接触带电体一样。此类事故占全部触电事故的50%以上。
C、跨步电压触电事故 当带电体接地有电流流入地下时，电流在接地点周围产生电压降，人在接地点周围两脚之间出现电压降，即造成跨步电压触电。 触电事故规律： 由于触电事故的发生都突然，并在相当短的时间内造成严重后果，死亡率较高。
根据对触电事故的统计分析，其规律可概括为以下几点。 A、具有明显的季节性。
每年的6~9月是触电事故的多发季节，这是由于这段时间多雨、潮湿，电气设备绝缘性能降低，同时由于天气炎热，人身衣单而多汗，增加了触电的可能性。 B、低压设备触电事故多。
这是由于低压电网分布广，低压设备多而且比较简陋，管理不善，人们接触的机会多所致。 C、中青年和非电工触电事故多。
这些人电气安全知识不足，技术不成熟，易发生触电事故。 D、便携式和移动式设备触电事故多。
这是因为该类设备需要经常移动，工作条件较差，容易发生故障。 E、冶金、矿山、建筑、机械行业触电事故多。
这几个行业工作现场比较混乱，温度高，湿度大，移动式设备多，临时线路多，难以管理。 2.电磁场事故 电磁场伤害事故是由（电磁波）的能量造成的.人体在高频电磁场作用下，吸收辐射能量会受到不同程度的伤害.电磁辐射对人体的危害主要表现在它对人体神经系统的不良作用，其主要症状是神经衰弱，具体表现为头昏脑胀、无精打采、失眠多梦、疲劳无力，以及记忆力减退和情况沮丧等，有时还有头痛眼胀、四肢酸痛、食欲不振、脱发、多汗、体重下降等现象。
人经常连续长时间看电视或计算机屏幕，尤其是在人的眼和耳疲劳后，为了看清楚而在更近的距离上观看时，常会在第二天或一段时间里出现上述部分感觉或症状。国外医学研究表明，“使用电脑终端机每周超过20小时的妇女流产几率较高”。
尽管其中有我们人体自然疲劳的因素，但电磁辐射的不良作用却是不能忽视的。在美国和前苏联的早期研究中，人事与电视、广播、雷达、导航、微波中继和通信等电磁辐射有关工作的人员普遍出现上述症状，而那时人们的生活中很少有家用电器。
电磁场辐射除可能伤害人身外，还可能经过感应和能量传递引起电引爆线路和电引爆器件误动作，酿成灾害性爆炸. 3.静电事故 静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电。
