泵型号意义:如40LG12-15 40-进出口直径(mm) LG-高层建筑给水泵(高速) 12-流量(m3/h) 15-单级扬程(M) 200QJ20-108/8 200---表示机座号200 QJ---潜水电泵 20—流量20m3/h 108---扬程108M 8---级数8级 水泵的基本构成:电机、联轴器、泵头(体)及机座(卧式)。
水泵的主要参数有:流量, 用Q表示,单位是M3/H ,L/S。扬程,用H表示,单位是M。
对清水泵,必需汽蚀余量(M)参数非常重要,特别是用于吸上式供水设备时。 对潜水泵,额定电流参数(A)非常重要,特别是用于变频供水设备时。
电机 的主要参数:电机功率(KW),转速(r/min),额定电压(V),额定电流(A)。 联轴器 泵头(体_) 卧式机座 什么叫流量?用什么字母表示?用几种计量单位?如何换算?如何换算成重量及公式? 答:单位时间内泵排出液体的体积叫流量,流量用Q表示,计量单位:立方米/小时(m3/h),升/秒(l/s), L/s=3.6 m3/h=0.06 m3/min=60L/min G=Qρ G为重量 ρ为液体比重 例:某台泵流量50 m3/h,求抽水时每小时重量?水的比重ρ为1000公斤/立方米。
解:G=Qρ=50*1000(m3/h·kg/ m3)=50000kg / h=50t/h 什么叫扬程?用什么字母表示?用什么计量单位?和压力的换算及公式? 答:单位重量液体通过泵所获得的能量叫扬程。泵的扬程包括吸程在内,近似为泵出口和入口压力差。
扬程用H表示,单位为米(m)。泵的压力用P表示,单位为Mpa(兆帕),H=P/ρ.如P为1kg/cm2,则H=(lkg/ cm2)/(1000kg/ m3) H=(1kg/ cm2)/(1000公斤/m3)=(10000公斤/m2)/1000公斤/m3=10m 1Mpa=10kg/c m2,H=(P2-P1)/ρ (P2=出口压力 P1=进口压力) 什么叫泵的效率?公式如何? 答:指泵的有效功率和轴功率之比。
η=Pe/P 泵的功率通常指输入功率,即原动机传到泵轴上的功率,故又称轴功率,用P表示。 有效功率即:泵的扬程和质量流量及重力加速度的乘积。
Pe=ρg QH (W) 或Pe=γQH/1000 (KW) ρ:泵输送液体的密度(kg/m3) γ:泵输送液体的重度 γ=ρg (N/ m3) g:重力加速度(m/s) 质量流量 Qm=ρQ (t/h 或 kg/s) 什么叫额定流量,额定转速,额定扬程? 答:根据设定泵的工作性能参数进行水泵设计,而达到的最佳性能,定为泵的额定性能参数,通常指产品目录或样本上所指定的参数值。 如:50-125 流量12.5 m3/h为额定流量,扬程20m为额定扬程,转速2900转/分 为额定转速 什么叫汽蚀余量?什么叫吸程?各自计量单位表示字母? 答:泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体,汽化的气泡在液体质点的撞击运动下,对叶轮等金属表面产生剥蚀,从而破坏叶轮等金属,此时真空压力叫汽化压力,汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注,用(NPSH)r。吸程即为必需汽蚀余量Δh:即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。
吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米) 标准大气压能压管路真空高度10.33米。 例如:某泵必需汽蚀余量为4.0米,求吸程Δh? 解:Δh=10.33-4.0-0.5=5.83米 什么是泵的特性曲线?包括几方面?有何作用? 答:通常把表示主要性能参数之间关系的曲线称为离心泵的性能曲线或特性曲线,实质上,离心泵性能曲线是液体在泵内运动规律的外部表现形式,通过实测求得。
特性曲线包括:流量-扬程曲线(Q-H),流量-效率曲线(Q-η),流量-功率曲线(Q-N),流量-汽蚀余量曲线(Q-(NPSH)r),性能曲线作用是泵的任意的流量点,都可以在曲线上找出一组与其相对的扬程,功率,效率和汽蚀余量值,这一组参数称为工作状态,简称工况或工况点,离心泵最高效率点的工况称为最佳工况点,最佳工况点一般为设计工况点。一般离心泵的额定参数即设计工况点和最佳工况点相重合或很接近。
在实践选效率区间运行,即节能,又能保证泵正常工作,因此了解泵的性能参数相当重要。 什么是泵的全性能测试台? 答:能通过精密仪器准确测试出泵的全部性能参数的设备为全性能测试台。
国家标准精度为B级。流量用精密蜗轮流量计测定,扬程用精密压力表测定。
吸程用精密真空表测定。功率用精密轴功率机测定。
转速用转速表测定。效率根据实测值:n=rQ102计算。
原动机带动叶轮旋转,将水从A处吸入泵内,排送到B处。泵中起主导作用的是叶轮,叶轮中的叶片强迫液体旋转,液体在离心力作用下向四周甩出。这种情况象转动的雨伞,雨伞上的水滴向四周甩出去的道理一样。泵内的液体甩出去后,新的液体在大气压力下进到泵内。如此连续不断地从A处向B处供水。泵在开动前,应先灌满水。如不灌满水,叶轮只能带动空气旋转,因空气的单位体积的质量很小,产生的离心力甚小,无力把泵内和排水管中的空气排出,在泵内造成真空,水也就吸不上来。泵的底阀是为灌水用的,泵出口侧的调节阀是用调节流量的。车用消防泵在开动前,可灌满水,遇到必须从自然水源吸水时,需要启动引水器,把泵室及吸水管内的空气排出,液体在大气压力下进到泵内,这样泵也可连续不断地吸水了。
离心泵基础知识 研发中心 方坤才 (编者按:由于办事处人员经常来电询问一些关于水泵的技术问题,在这里特别请研发中心的方坤才工程师有针对性地撰写了一系列培训文章,希望能达到为外办人员解惑答疑的目的。)

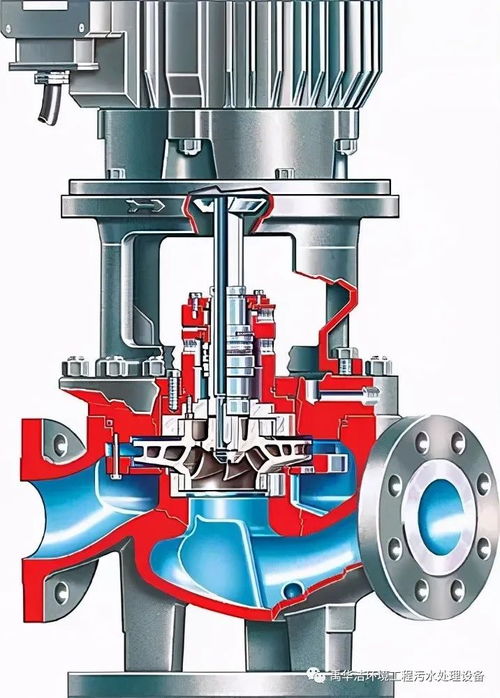

一、离心泵的工作原理 离心泵的主要过流部件有吸水室、叶轮和压水室。吸水室位于叶轮的进水口前面,起到把液体引向叶轮的作用;压水室主要有螺旋形压水室(蜗壳式)、导叶和空间导叶三种形式;叶轮是泵的最重要的工作元件,是过流部件的心脏,叶轮由盖板和中间的叶片组成。
离心泵工作前,先将泵内充满液体,然后启动离心泵,叶轮快速转动,叶轮的叶片驱使液体转动,液体转动时依靠惯性向叶轮外缘流去,同时叶轮从吸入室吸进液体,在这一过程中,叶轮中的液体绕流叶片,在绕流运动中液体作用一升力于叶片,反过来叶片以一个与此升力大小相等、方向相反的力作用于液体,这个力对液体做功,使液体得到能量而流出叶轮,这时液体的动能与压能均增大。 二、离心泵的基本参数 1、流量 泵的流量含体积流量和质量流量,体积流量是泵在单位时间内所抽送的液体体积,即是从泵的压出口截面所排出的液体体积。
体积流量用Q表示,其单位为立方米每秒(m3/s),升每秒L/S或立方米每小时(m3/h),质量流量则是泵在单位时间内所抽送的液体质量,质量流量q ,其单位为千克每秒(kg/s)或吨每小时(t/h)工程习惯上用t/h作单位。 泵的体积流量Q和质量流量q之间的关系为: Q=q/p (式中p为液体的密度) 2、扬程 泵扬程是指单位重力的液体通过泵后其能量的增值,即是泵压出口处单位重力液体的机械能减去泵吸入口处单位重力的机械能,其单位为每牛顿液体增加的焦耳数J/N,而能量单位焦耳即是牛顿米,J=N*M,故扬程的单位为米。
3、转速 泵的转速是指单位时间内泵转子的回转数。泵的转速以n表示,其单位为转每分(r/min)或转每秒(r/s) 4、功率 泵的功率是指泵的输入功率,以P表示,即是原动机传递给泵轴的功率,又叫轴功率,有时叫制动功率。
泵除输入功率外,还有输出功率,即是液体流过泵时由泵传递给它的有用功率,又叫水力功率,是泵输送液体所需要的功率,不包括损失。也就是质量流量q与单位质量的液体通过泵时能量的增值gH的乘积,以Pu来表示: Pu=Qp*gH/1000 (kw) 输出功率和输入功率之比为水泵的效率 η=Pu/P 三、离心泵的性能曲线和型谱 离心泵的性能曲线包括流量——扬程(Q-H)曲线,流量——功率曲线(Q-N),流量——效率曲线(Q-η)以及流量——汽蚀余量(Q—NPSHr)曲线。
这些曲线都是在一定的转速下,以试验的方法求得的。不同的转速,有不同的性能曲线。
在性能曲线上,对于一个任意的流量点,都可以找出一组与其相对应的扬程、功率、效率以及汽蚀余量值。通常,把这一组相对应的参数称为工作状况,简称工况或工况点。
对于离心泵最高效率点的工况称为最佳工况点。 泵在最高效率点工况下运行是最理想的,但是用户要求的性能千差万别,不一定和最高效率点下的性能相一致。
通常泵的工作范围以效率下降6%~9%为界。 四、离心泵的汽蚀 如果泵在运行中产生了噪音和振动,并伴随着流量、扬程和效率的降低,有时甚至不能工作,当检修这台泵时,常常可以发现在叶片入口边靠前盖板处和叶片进口边附近有麻点或蜂窝状破坏,严重时整个叶片和前后盖板都有这种现象,甚至叶片和盖板被穿透,这就是由于汽蚀所引起的破坏。
汽蚀或汽蚀过程就是流动的液体产生汽泡并随后发生破裂的过程。当流体的绝对速度增加,由于流体的静压力下降,对于一定温度下流体的某些特定质点来说,虽无热量自外部输入,但它们已达到了汽化压力,使得质点汽化,并产生汽泡。
沿着流道,如果流体的静压力随之再次升高,大于汽化压力,汽泡就会迅速破裂,产生巨大的属于内向爆炸性质的冷凝冲击,若汽泡破裂不是发生在流动的液体里,而是发生在导流组件的壁面处,则汽蚀会导致壁面材料受到侵蚀。 当泵在汽蚀状况下操作时,即使没有发生壁面材料的侵蚀,也会发现此时泵的噪声增大,振动加剧,效率下降,以及扬程降低。
装置汽蚀余量,又称为有效的汽蚀余量。装置汽蚀余量是由吸入装置提供的,在泵进口处单位重量液体具有的超过汽化压力水头的富余能量。
国外称此为有效的净正吸头,即泵进口处(位置水头为零)液体具有的全水头减去汽化压力水头净剩的值,用NPSHa表示。它的大小与装置参数及液体性质有关,因为吸入装置的水力损失和流量的平方成正比,所以NPSHa随流量增加而减小,NPSHa—Q是下降的曲线。
泵汽蚀余量(NPSHr)和泵内流动情况有关,是由泵本身决定的。NPSHr表征泵进口部分的压力降,也就是为了保证泵不发生汽蚀,要求在泵进口处单位重量液体具有超过汽化压力水头的富余能量,即要求装置提供的最小装置汽蚀余量。
泵汽蚀余量与装置参数无关,只与泵进口部分的运动参数有关,运动参数在一定转速和流量下是几何参数决定的,这就是说NPSHr是由泵本身(吸水室和叶轮进口部分的几何参数)决定的。
泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体,也可输送液、气混合物及含悬浮固体物的液体。
泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。除按工作原理分类外,还可按其他方法分类和命名。
如,按驱动方法可分为电动泵和水轮泵等;按结构可分为单级泵和多级泵;按用途可分为锅炉给水泵和计量泵等;按输送液体的性质可分为水泵、油泵和泥浆泵等。按照有无轴结构,可分直线泵,和传统泵。
运用领域在化工和石油部门的生产中,原料、半成品和成品大多是液体,而将原料制成半成品和成品,需要经过复杂的工艺过程,泵在这些过程中起到了输送液体和提供化学反应的压力流量的作用,此外,在很多装置中还用泵来调节温度。在农业生产中,泵是主要的排灌机械。
我国农村幅员广阔,每年农村都需要大量的泵,一般来说农用泵占泵总产量一半以上。在矿业和冶金工业中,泵也是使用最多的设备。
矿井需要用泵排水,在选矿、冶炼和轧制过程中,需用泵来供水等。在电力部门,核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。
在国防建设中,飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动、潜艇的沉浮等都需要用泵。高压和有放射性的液体,有的还要求泵无任何泄漏等。
总之,无论是飞机、火箭、坦克、潜艇、还是钻井、采矿、火车、船舶,或者是日常的生活,到处都需要用泵,到处都有泵在运行。正是这样,所以把泵列为通用机械,它是机械工业中的一类主要产品。
电动泵,即用电驱动的泵。电动泵是由泵体、扬水管、泵座、潜水电机(包括电缆)和起动保护装置等组成。
泵体是潜水泵的工作部件,它由进水管、导流壳、逆止阀、泵轴和叶轮等零部件组成。叶轮在轴上的固定有两种方式。
主要分类按工作原理分OLTE泵演示1.容积式泵靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体,并靠工作部件的挤压而直接使液体的压力能增加。根据运动部件运动方式的不同又分为:往复泵和回转泵两类。
根据运动部件结构不同有:活塞泵和柱塞泵,有齿轮泵、螺杆泵、叶片泵和水环泵。2.叶轮式泵叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。
根据泵的叶轮和流道结构特点的不同叶轮式又可分为:1)离心泵(centrifugal pump)2)轴流泵(axial pump)3)混流泵(mixed-flow pump)4)旋涡泵(peripheral pump)沥青保温泵3.喷射式泵(jet pump)是靠工作流体产生的高速射流引射流体,然后再通过动量交换而使被引射流体的能量增加。泵还可以按泵轴位置分为:1)立式泵(vertical pump)2)卧式泵(horizontal pump)按吸口数目分为:1)单吸泵 (single suction pump)2)双吸泵 (double suction pump)按驱动泵的原动机来分:1)电动泵(motor pump )2)汽轮机泵(steam turbine pump)3)柴油机泵(diesel pump)4)气动隔膜泵(diaphragm pump)。
水泵安装层序和注意事项:
1.基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。水泵基础的平面尺寸,无隔振安装时应较水泵机组底座四周各宽100~150mm,有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高,无隔振安装时应高出泵房地面完成面100mm以上,有隔振安装时高出泵房地面完成面50mm以上,且不得形成积水。基础外围周边设有排水设施,便于维修时泄水或排除事故漏水。
2.水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净,预埋地脚螺栓的螺纹和螺母应保护完好,放置垫铁部位表面应凿平。
3、水泵就位,找好水泵中心,用垫铁找平,固定垫铁,二次灌浆。
4、二次灌浆达到强度后,安装水泵进出口阀门和管道。
