1.怎么快速看懂门窗安装图纸

建筑施工图纸包括图纸目录、总平面图、平面图、立面图、剖面图、设计及施工说明、做法表、节点详图、楼梯大样图。

2.总平面布置图

如下图所示，在e建筑中打开了一张平面布置图，之所以用e建筑是因为它支持最新版本的AutoCAD、浩辰、天正、中望等格式的CAD图纸和BIM模型，避免因版本和格式问题影响图纸的快速查看。

平面布置图是按一般规定比例绘制的，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。

3.设计及施工说明

注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。本部分在看图过程中，一定要细看。特别是选材和做法部分，一定要切实搞清楚。

4.建筑构造、装修做法表

明确各部位的具体做法如：防水、地面、墙面、屋面等；外墙装饰做法；室内公共部分做法等。

5.节点详图

各类细部构造做法如：阳台边梁、腰线、栏杆大样，空调板大样、防水节点，局部造型、二次结构等。明确了构件的具体做法和尺寸、配筋情况。

6.平面图

直观表示建筑物的楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高（局部升降板）等。

识图中要对楼层的变化及结构的变化做到心中有数，特别是建筑圈本次识图所讲的洋房类住宅，由于是退台式的结构，每一层都在变化。不能像高层住宅那样，看一层就知道所有楼层布局是怎样的了。

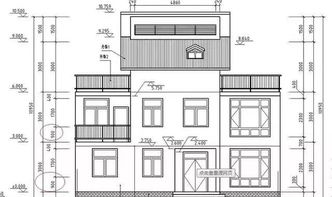

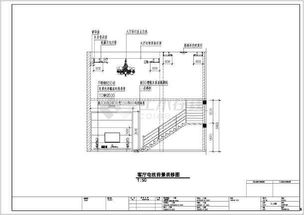

7.立面图

直观的外立面效果图，标高尺寸：层高、窗台高、窗高等；局部大样索引标注；外墙做法标注；门窗选材标注等。

看完立面图就该有一个立体的印象了，最起码要知道外墙每一层的不同之处要知道，层与层的变化。

2.怎样看窗户和门窗图纸?

我们建筑施工图中对门窗尺寸有这两条说明： 1）图纸门窗表中所有门窗尺寸均为（预留）洞口尺寸，细部尺寸根据厂家制作要求确定。

具体构造由选定的厂家按照有关技术规范、规定加工制作，加工前必须现场核实尺寸（考虑施工洞口尺寸可能与设计值有些差误）。 2）安装门窗时洞口与窗框之间所留的缝隙尺寸。

一般情况下，当饰面为涂料时，上下及两边各留15~20mm，饰面为面砖时20~25mm，当饰面为石材等时，缝隙宽尚应酌情增加，以饰面层厚度能盖过缝隙5~10mm左右为度。 假设图纸门窗表中一窗户尺寸为3*2，现场施工中应预留尺寸就是3*2，抹灰层是装上窗之后再加上去的。

门窗装饰材料多数是木质门窗。

3.建筑图纸中窗户的表示方法

窗的代号是C表示。在代号后面写上编号，同一编号表示同一类型的门窗。

常用符号集

@表示钢筋间距

Φ表示钢筋型号，CAD快捷键一览

创建三维阵列 3A

创建三维面 3F

在三维空间创建由直线段组成的多段线 3P

在二维和三维空间中将某对象与其他对象对齐 AL

加载 AutoLISP、ADS 和 ARX 应用程序 AP

创建圆弧 A

扩展资料

作用

窗户不只是用来看一看外面风光的，在很大程度上，决定了生活的质量，但有时，许多问题根本不会注意得到。

家是的栖息之所，是自己营造的一个相对独立的小环境，挡风避雨，遮阳隔音，保护自己不受到任何来自外界的因素侵扰。说是相对的独立，是因为不可能完全脱离外界的环境而独自生活，需要室内室外能有一个合理的交流与互换。

在这个小环境中，需要有合适的温度、湿度、空气和光线，还要有适合自己的声音环境。需要窗户能透进光线吧，那么随着阳光而来的就会是多余的热量。需要窗户能通风吧，那么随着流通的空气而来的，也许就是灰尘和蚊虫。
