思科模拟器网络拓扑图(思科模拟器,基本拓扑图如下,如何才能实现路由器下的PC与3层交换)
1.思科模拟器,基本拓扑图如下,如何才能实现路由器下的PC与3层交换
看图中交换机的线应该是连接到路由器的wan口了。如果是这样建议按照以下步骤配置：
1、将交换机连接路由器的端口加入到vlan中。（vlan1或vlan2都可以，当然可以创建一个新的vlan，但要给vlan接口配置IP地址，作为vlan内主机的网关）
2、路由器配置，互联网接口IP选择静态IP，和上个步骤相对应，如果交换机接口加入vlan1，就使用192.168.10.X，如果交换接口加入vlan2就使用192.168.20.X。别忘了网关。
3、配置路由器的IP地址为192.168.40.1，启用DHCP，点页面下面的保持配置。
笔记本上获取IP或者自动获取，一定要看有没有网关地址。
交换机上要使用ip routing命令开启vlan间路由。

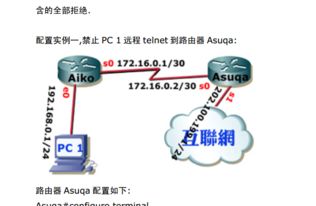

2.用思科模拟器如何搭建求大神指教命令与拓扑图
大致的网络拓扑就如图，不同人不同思想有点不同，但意思一样，，基本配置你应该懂，我这里传不了配置好的文件给你，所以说一下关键配置1：所有部门能互访，只要在核心交换机，打ip routing 命令，vlan 间就能互访2：访问外网：在出口路由做NAT就行，最简单的配置 access-list 1 permit any ip nat inside source list 1 interface f0/0（公网接口） int f0/0 ip nat outside 指定外网接口 int f0/1 ip nat inside 指定内网接口3：所有设备能远程管理：给每个设备的vlan 1 取个相同网段的地址就行，这样便于管理。
3.如何用思科摸拟器实现这样的网络拓扑
进到你模拟器的安装目录下，有个叫net的文件夹，里面的文件（。net后缀）就是模拟器连接的配置文件，每一个文件都是一个拓扑图，在top里有图。假如你要自己搭建，你可以把你里面现成的复制一份改名，然后参照里面的修改，就可以达到你想要的拓扑连接了，然后修改模拟器的安装目录下有.cmd后缀的文件，也拷贝个，然后参照着来修改。画图有些人用VISO，还有用亿图的，素材可到cisco网上有下。
不过现在很多人都喜欢用GNS3模拟器来做实验。
以我电脑位置下，你要修该文件的位置：
拓扑配置文件：
D:\Dynamips@EDURainbow\net\
.net后缀的文件
D:\Dynamips@EDURainbow\
.cmd后缀的文件
另外，团IDC网上有许多产品团购，便宜有口碑
4.这个思科模拟器拓扑图应该怎么配置的
楼主，你好
1. 很显然，vlan10 vlan20 在三层和二层交换机上都要配置
2. 什么叫这两个vlan要加入两个交换机的哪个端口？ PC要划入哪个vlan，在二层交换机上access vlan即可。 你顺便去搜一下，vlan到底是干什么的.
3. 端口聚合分三层聚合和二层聚合，你这个很明显是做二层聚合。
enable
conf t
hostname 3560
ip routing
vlan 10
vlan 20
interface vlan10
ip add 10.1.1.1 255.255.255.0
interface vlan 20
ip add 10.1.2.1 255.255.255.0
ip dhcp pool 10
network 10.1.1.0 255.255.255.0
def 10.1.1.1
ip dhcp pool 20
network 10.1.2.0 255.255.255.0
def 10.1.2.1
interface range f0/6 -7
shutdown
channel-port 1 mode on
interface port-channel 1
encap dot1q
switch mode trunk
no shutdown
_______
enable
conf t
hostname 2960
vlan 10
vlan 20
interface range f0/6 -7
shutdown
channel-port 1 mode on
interface port-channel 1
encap dot1q
switch mode trunk
no shutdown
interface f0/1
switch mode access
sw access vlan 10
interface f0/2
switch mode access
sw access vlan 20
_______
3560:
ip route 0.0.0.0 0.0.0.0 10.1.0.5
R1 :
ip route 10.1.1.0 255.255.255.0 10.1.0.6
ip route 10.1.2.0 255.255.255.0 10.1.0.6
5.用思科模拟软件构建一个学校的网络拓扑图,怎样配置
1、点击【网络图】，在模板下点击【思科网络拓扑图】，在例子下点击第一个模板例子，然后在右侧点击【创建】
2、此时快速生成了第一个模板例子。
3、点击【网络图】，在模板下点击【思科网络拓扑图】，在例子下点击第二个模板例子，然后在右侧点击【创建】。
4、此时快速生成了第二个模板例子。
5、从左侧拖动对象到主窗口，添加更多的思科网络拓扑图元素，以形成最终的思科网络拓扑图。
6.急求思科模拟器配置下图拓扑图,使每台设备相互都能ping通
你这个是没法使每台PC相互Ping通的，因为你这里划分了3个VLAN，中间的交换机要用三层的才有可能启用VLAN路由，使VLAN互通。所以要先将Switch7换成3560的三层交换机。然后在这个设备上进行配置，如下：
Switch>en
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#vlan 30
Switch(config-vlan)#exit
Switch(config-if)#int r f0/1,f0/4
Switch(config-if-range)#sw acc vlan 10
Switch(config-if-range)#int r f0/2,f0/5
Switch(config-if-range)#sw acc vlan 20
Switch(config-if-range)#int r f0/3,f0/6
Switch(config-if-range)#sw acc vlan 20
Switch(config-if-range)#sw acc vlan 30
Switch(config-if-range)#int vlan 10
Switch(config-if)#ip add 192.168.10.254 255.255.255.0
Switch(config-if)#int vlan 20
Switch(config-if)#ip add 192.168.20.254 255.255.255.0
Switch(config-if)#int vlan 30
Switch(config-if)#ip add 192.168.30.254 255.255.255.0
Switch(config-if)#exit
Switch(config)#ip routing其它的交换机无需配置，电脑的IP地址设置好，默认网关为最后为.254
7.斯科模拟器拓扑图如下,求大神帮忙配置
简单的单臂路由换三层交换机，你的拓扑和标注不是很完整，在网上找了个范本改的，你看看2950#configure terminal 2950(config)#vlan 102950(config-vlan)#exit2950(config)#vlan 202950(config-vlan)#exit2950(config)#interface range fastEthernet 0/1-102950(config-if-range)#switchport mode access 2950(config-if-range)#switchport access vlan 102950(config-if-range)#exit2950(config)#interface range fastEthernet 0/11-202950(config-if-range)#switchport access vlan 202950(config-if-range)#exit2950(config)#interface range fastEthernet 0/21-242950(config-if-range)#switchport mode trunk 2950(config-if-range)#switchport trunk allowed vlan 10,203560#configure terminal 3560(config)#ip routing 3560(config)#vlan 103560(config-vlan)#exit3560(config)#vlan 203560(config-vlan)#exit3560(config)#interface vlan 103560(config-if)#ip address 192.168.1.254 255.255.255.03560(config-if)#exit3560(config)#interface vlan 203560(config-if)#ip address 192.168.2.254 255.255.255.03560(config-if)#exit3560(config)#interface fastEthernet 0/13560(config-if)#switchport trunk encapsulation dot1q 3560(config-if)#switchport mode trunk3560(config-if)#switchport trunk allowed vlan 10,20。
