安装工程分为设备安装、管道安装、电气仪表安装、HVAC(暖通空调)安装、火灾报警系统安装、给排水工程安装等。
识图的基本要求是:1、熟悉图例(图纸上有)及符号;熟悉图纸画法,即图纸语言,如管子改向时的平立面是怎样的画法,这些在管工教材里面有,足够看图用了;2、熟悉工艺流程,可以根据图例和总说明,看懂PID图;3、看安装图,对照着PID图看,可以看出错漏碰确,甚至是工艺流程上的错误;4、提料,即所说的扒料,对照设备材料表,找出数量型号上的差异。以上,是识图,读图的基本程序。
下来就是用图指导施工了。
一、熟悉拟建工程的功能 图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。
最后识读建筑说明,熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。
熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时,检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。
检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是工程完工后的标高,而结施图中楼地面标高仅结构面标高,不包括装修面的高度,同一楼层建施图的标高应比结施图的标高高几厘米。
这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。 熟悉立面图后,主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸是否大于2.1米,是否出现碰头现象;当中间层出现露台时,检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米,若不是,检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合,检查建筑高度是否满足功能需要。
四、检查施工图中容易出错的地方有无出错 熟悉建筑工程尺寸后,再检查施工图中容易出错的地方有无出错,主要检查内容如下: 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。
3、结构平面中的梁,在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。
5、梁、板、柱在跨度相同、相近时,有无配筋相差较大的地方,若有,需验算。 6、当梁与剪力墙同一直线布置时,检查有无梁的宽度超过墙的厚度。
7、当梁分别支承在剪力墙和柱边时,检查梁中心线是否与轴线平行或重合,检查梁宽有无突出墙或柱外,若有,应提交设计处理。 8、检查梁的受力钢筋最小间距是否满足施工验收规范要求,当工程上采用带肋的螺纹钢筋时,由于工人在钢筋加工中,用无肋面进行弯曲,所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。
9、检查室内出露台的门上是否设计有雨蓬,检查结构平面上雨蓬中心是否与建施图上门的中心线重合。 10、当设计要求与施工验收规范有无不同。
如柱表中常说明:柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求,同一截面钢筋搭接面积不得超过50%。
11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。 12、单独基础系双向受力,沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错。
五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工图意见 ①结构平面上会出现连续框架梁相邻跨度较大的情况,当中间支座负弯矩筋分开锚固时,会造成梁柱接头处钢筋太密,捣砼困难,可向设计人员建议:负筋能连通的尽量连通。
②当支座负筋为通长时,就造成了跨度小梁宽较小的梁面钢筋太密,无法捣砼,可建议在保证梁负筋的前提下,尽量保持各跨梁宽一致,只对梁高进行调整,以便于面筋连通和浇捣砼。 ③当结构造型复杂,某一部位结构施工难以一次完成时,向设计提出:砼施工缝如何留置。
④露台面标高降低后,若露台中间有梁,且此梁与室内相通时,梁受力筋在降低处是弯折还是分开锚固,请设计处理。 2、从有利于建筑工程质量方面,提出修改施工图意见。
①当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时,可建议将天花抹灰改为1:1:4混合砂浆,以增加粘结力。 ② 。
看施工图要深入、细致、抓住重点,领会设计意图。下面以建筑专业为例,谈谈如何看施工图。
首先要认真阅读设计说明。设计说明是施工图的纲领,主要看以下内容:
1.建筑工程概况——建筑名称、建设地点、建设单位;
2.技术指标——建筑面积、建筑工程等级、设计使用年限、建筑层数、建筑高度、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等;
3.专项设计——消防、人防、无障碍、节能等;
4.基本做法——墙体、防水防潮、门窗、电梯、玻璃幕墙、玻璃等;
把这些内容看明白了,对建筑的基本情况也就了解得差不多了。
平面图
1.找指北针。虽然大多图纸是上北下南,但也有例外,看图先要“找到北”。
2.看出入口、楼梯、电梯、扶梯的位置及走廊的走向,了解建筑内部的交通组织,在脑子里把建筑“走通”。
3.看轴网及柱子、剪力墙的布置,了解建筑结构体系。
4.看屋面天沟、雨水口及各平面雨水管的布置,了解雨水排放系统。
5.注意做法索引、详图索引、剖面剖断符号。

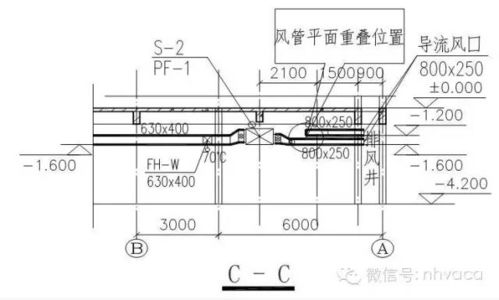

立面图、剖面图
1.看清与平面的对应关系;
2.看建筑层高;
3.节点构造详图索引号
详图——要对应平、立、剖面图来看,弄清所在部位。
此外,看图要注意结合其他专业图纸。施工图是几个专业配套的,不能孤立的看一个专业。例如消防水池,水专业设计尺寸大小并接通管线;建筑布置位置及检修口;结构设计池壁配筋;电气设置消防控制水位检测等。
还有,要注意图中没有确定做法的内容,例如“订购成品”、“由专业公司另行设计”等。
简而言之,看图就是理清几条线,再把线串起来。看多了自然就会看了,就象广告里说的——“愈欣赏愈懂欣赏”。
一、看电气安装施工图纸,首先应学习和熟悉掌握的知识:
电气制图及图例、制图标注方法;
电气理论基础知识
相关技术规范及标准图集
二、看图顺序:
详细阅读施工图设计总说明,了解具体的设计、施工要求;
阅读材料表,了解工程量和工程规模;
熟悉系统图的组成内容及各级的上下关系,
熟知建筑设计功能及相关专业的工艺技术要求;
将系统设计与平面设计结合起来,
再对专业的整体设计进行初步了解,再结合规范要求详细读图。
三、推荐一本书《怎样阅读电气工程图》
首先你要识图,认识并弄明白图纸各个符号(主要是英文符号)的意思,你可以购买一些有关的书籍查看。弄清图纸的设计意向,(包括:敷设方法,管线的规格,器具的安装位置等等),必须结合土建施工图纸对比着看,因为很多设计与土建的图纸位置不符,或者说不能在其位置实现。
(一)装配图的用途和要求部件或机器都是根据其使用目的,按照有关技术要求,由一定数量的零件装配而成的。
表达这些部件或机器的图样称为装配图。1.装配图的用途装配图是制订装配工艺规程,进行装配,检验、安装及维修的技术文件。
2.装配图的要求(1)装配图要有如下的内容:1)一组视图。2)一组尺寸。
3)技术要求。4)零件编号、明细表和标题栏。
(2)装配图与零件图间的异同区别:1)装配图和零件图一样,都有视图、尺寸、技术要求和标题栏4个方面的内容。但在装配图中还多了零件编号和明细表,以说明零件的编号、名称、材料和数量等情况。
2)装配图的表达方法和零件图基本相同,都是采用各种视图、剖视、剖面等方法来表达。但对装配图,另外还有一些规定画法和特殊表示方法。
3)装配图视图的表达要求与零件图不同。零件图需要把零件的各部分形状完全表达清楚,而装配图只要求把部件的功用、工作原理、零件之间的装配关系表达清楚,并不需要把每个零件的形状完全表达出来。
4)装配图的尺寸要求与零件图不同。在零件图上要注出零件制造时所需要的全部尺寸,而在装配图上只注出与部件性能、装配、安装和体积等有关的尺寸。
(二)装配图的形式、内容装配图是表示产品及其组成部分的连接、装配关系的图样。1.装配图常见的形式1)在新设计或测绘装配体时,要求画出装配图,用来确定各零件的结构、形状、相对位置、工作原理、连接方式和传动路线等,以便在图上判别、校对各零件的结构是否合理,装配关系是否正确、可行等。
这类装配图,要求把各零件的结构、形状尽可能表达完整,基本上能根据它画出各零件的零件图。2)当加工好的零件进行装配时,用来指导装配工作能顺利地进行的装配图。
这种装配图着重表明各零件之间的相互位置及装配关系,而对每个零件的结构、对装配无关的尺寸,没有特别的要求。3)只表示机器安装关系及各部件之间相对位置的装配图。
这种装配图,只要求画出各部件的外形。不论哪一种形式的装配图,都是生产中的重要技术文件。
2.装配图的内容(1)一组视图用来表达装配体的结构、形状及装配关系。(2)必要的尺寸标注出表示装配体性能、规格及装配、检验、安装时所需的尺寸。
(3)技术要求用符号或文字注写装配体在装配、试验、调整、使用时的要求、规则、说明等。(4)零件的序号和明细表组成装配体的每一个零件,按顺序编上序号,并在标题栏上方列出明细表,表中注明各种零件的名称、数量、材料等,以便于读图及进行生产准备工作。
(5)标题栏注明装配体的名称、图号、比例以及责任者的签名和日期等。3.装配图上尺寸及技术要求的标注(1)装配图上的尺寸标注装配图与零件图不同,不要求也不可能注上所有的尺寸,它只要求注出与装配体的装配、检验、安装或调试等有关的尺寸,一般有以下几种:1)特性尺寸。
特性尺寸是表示装配体的性能、规格和特征的尺寸。2)装配尺寸。
装配尺寸是表示装配体各零件之间装配关系的尺寸,通常有:①配合尺寸。配合尺寸就是零件间有公差配合要求的尺寸。
②相对位置尺寸。零件在装配时,需要保证的相对位置的尺寸。
3)外形尺寸。外形尺寸是装配体的外形轮廓尺寸,反映装配体的总长、总宽、总高。
它是装配体在包装、运输、厂房设计时所需的依据。4)安装尺寸。
安装尺寸是装配体安装在地基或其他机器上时所需的尺寸。5)其他重要尺寸。
其他重要尺寸是在设计过程中,经计算或选定的重要尺寸。上述5类尺寸,并非在每张装配图上都需注全,有时同一个尺寸可能有几种含义,因此在装配图上到底应注哪些尺寸,需根据具体装配体分析而定。
(2)技术要求的注写由于不同装配体的性能、要求各不相同,因此其技术要求也不同。拟定技术要求时,一般可从以下几个方面来考虑:1)装配要求。
装配体在装配过程中需注意的事项及装配后装配体所必须达到的要求,如准确度;装配间隙、润滑要求等。2)检验要求。
装配体基本性能的检验、试验及操作时的要求。3)使用要求。
对装配体的规格、参数及维护、保养、使用时的注意事项及要求。装配图上的技术要求应根据装配体的具体情况而定,用文字注写在明细表上方或图样右下方的空白处。
(3)装配图中零、部件的序号及明细表装配图中所有零、部件都必须编号;并填写明细表,图中零、部件的序号应与明细表中的序号一致。明细表可直接画在装配图标题栏上面,也可另列零、部件明细表,内容应包含零件的名称、材料及数量,这样有利于读图时对照查阅,并可根据明细表做好生产准备工作。
1)零、部件序号的编排方法。①编写零、部件序号的通用表示方法有以下3种形式(图1-53):即在所指零件的可见轮廓线以内画一小圆点,由圆点起画一条指引线到图形以外,并在指引线外端画一水平短线(大约10mm左右)或一小圆,也可不画水平短线或小圆,分别在指引线外端附近注写序号;以上指引线、水平短线和小圆均用细实线绘制;在水平短线上方或小圆内注写序号时,序号字高应比装配图中所注尺寸数字高度大一号或大两号(图1-53a,b);在指引线外端附近。
(1)设计说明包括建设地点、建筑规模、建筑面积、抗震设计烈度、人 防工程等级、主要结构类型,建筑总图绝对标髙与相对标高的关系,建筑室内外 各部分装饰做法,用料的说明等。
(2)总平面图标明基地上建筑物、道路、绿化等位置的尺寸、标高,注 明指北针及风玫瑰图。 常用比例为1:500、1:1000或1:2000。
(3)各层平面图包括底层平面图(底层平面形状,各房间的平面布置情 况,出入口、走廊、楼梯的位置和各种门窗的布置、室内外地面的标高、剖切 线、轴线及编号、台阶、散水或明沟花台、花池及雨水管等)、楼层平面图(楼 层平面图的图示方法与底层平面图相同,图中表明本层室内及室外的雨篷、遮阳 板等)、屋顶平面图(屋顶的形状、屋面排水方向及坡度、檐沟、女儿墙、屋檐 线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等)。 常用比例为 1:50、1:100 或 1:200。
(4)立面图房屋各方向的立面图应绘全,但差异小的可以不画。立面图 上画出两端轴线及其 编号,建筑物各部分建筑材料与色彩或节点详图索引,标注 各剖面图上表示不出的各部位标高和高度,常用比例同平面图。
(5)剖面图剖面图的剖切位置要选择在层高不同、层数不同,内外空间 比较复杂,具有代表性的部位,要注明墙柱轴线及编号,剖视方向可见的所有建 筑物配件的内容,标明建筑物配件的高度尺寸、相应标髙。常用比例同平面图。
(6)详图在建筑平面图、立面图、剖面图中未能表示清楚的一些局部构 造、建筑装饰做法应绘制详图,表明该局部构造尺寸及详细做法。 主要有墙身、檐口、楼梯、门窗以及各构件的连接节点和各部分的装饰等详图。
常用比例为 1:1、1:2、1:5、1:10、1:20 或 1:50。 (7)各专业施工图各专业工种的施工图包括基础平面图、楼板及屋顶平 面图和详图、结构构造节点详图,以及给水排水、电气照明、暖通空调、上下水 等设备施工图。
