机械基础制图识图(机械制图的基本知识)
1.机械制图的基本知识
请参考：
先要弄懂画法几何中的点线面体等的通常性质，通用方法.相贯线. 机械制图 组合体的视图和尺寸，机件形状的常用表达方法， 轴测图，机械图概述，紧固件 齿轮 弹簧 和焊接件等的画法，零件图，装配图，立体表面展开。
另外：
首先，要多注意观察，观察各种模型和机械零件，熟悉它们在不同视角下的样子，然后把它们画成草图。 想我当年，不可能为了画个水库就跑到水库上看看，只能先从基本几何形体和模型入手。第二点，对于制图的一些理论和概念要搞懂，比如三视图是怎么形成的？一旦把这些理解了，就会轻松很多。 第三，注意练习，循序渐进，一般课本上都会讲制图步骤，先按着他的来，比着课本上的图画，先把课本上的图搞懂。随着练习理解制图的理论和概念，总结制图技巧。有的理论实在理解不了，可尝试着用高中的立体几何论证一下。 第四，经常看图纸，你那里没有图书馆吗？没有的话就上外面的公共图书馆去借。没有机械制图就看建筑制图，它们的理论都是相通的。你要尝试让图纸上的东西在你的头脑里形成模型，而且是3D的。 第五，你将来一定会学计算机制图的，也可以结合电脑帮助你理解。 学习制图能够达到别人画的图你能看懂，你画的图别人理解不错就行了。 我看你老强调有答案的习题，其实这方面的材料是很少的。我当年学制图的时候，我把我们学校的图书馆都翻过来了，只一本不伦不类的建筑制图的练习册，水利制图的练习根本就没有，后来我还得找建筑系的借了一些书；虽然练习册很少，但是图纸倒是很多。 你可以看图纸啊。你们那总会有机械的、零件的图纸吧。 你先把图纸看懂了，再比着葫芦画瓢。 一定要遵守制图步骤。
2.机械制图重要知识点有哪些?
图面是技术的语言，而且是世界共通的。
学好制图的秘诀就是要有耐心。
而制图的原则不外乎是：正确、清楚、美观、迅速。
制图的基础 →投影、展开、立体图、CAD系统的利用。
制造图 →图面制作与管理。线、尺寸标注方法、表面、配合、几何公差的格式。
机械标准组件之选用→草图之绘制、螺纹轴与轴联结器、齿轮、弹簧等机械组件。
各种图面 →配置、安装图、配管、油压、空气压回路图。
简单机械、器具的设计→机械、器具之描绘与制图、简单的机械设计。
循序渐进祝你学习愉快
3.机械制图相关的知识有哪些?
一、了解机械制图的地位和任务 机械制图是机械类设计人员必须掌握的专业知识中一门实践性较强的技术基础知识，图示方法的掌握、制图标准的应用、绘图技能的提高、制图和读图能力的培养以及空间想象能力的增强，都是通过制图习题和作业要求来实现的。
多做练习是学好机械制图的关键，因此要积极独立多做各种练习。不断提高机械制图的投影能力、表达能力、绘图能力、读图能力和计算机绘制能力。
二、学好机械制图的要求和目的 1.加深巩固基本内容； 2.通过练习和实践完成绘图基本技能的训练。 3.用正确的方法完成练习，巩固和提高所学的知识，在日常学习中抽查自己掌握知识的情况； 4.通过大量正确的练习实践来提高绘图技能，养成良好的习惯，有意识地进行基础素质训练。
三、重点内容及其基本要求 第一、制图的基本知识和技能 1.基本要求：通过实训掌握国家标准关于机械制图的基本规定（图幅、比例、字体、图线、尺寸标注）、能正确使用绘图工具和仪器、掌握常用的几何作图方法与平面图形画法，会分析和标注平面图形的尺寸。做到作图准确、图线分明、字体工整、符合国标。
2.内容： 1）图线练习： 在A3图纸上抄画线型图。 2）尺寸标注、字体练习、几何作图练习。
3）几何作图大作业：A3图纸上画平面图形 第二、投影的基本知识： 1.基本要求：通过实训了解投影的基本知识和分类，掌握几何元素投影的基本特征和三视图的投影规律以及三视图的画法。培养绘图读图能力，具备初步的空间概念。
2.内容： 1）由轴测图绘三视图线练习。 2）根据已知条件完成物体的三视图练习。
3）根据三视图做模型。（课外完成） 4）根据物体的二视图补画第三视图。
第三、点、直线、平面的投影 1.基本要求：通过实训掌握点的投影规律、直线的投影的概念及各种位置直线的投影特性 会用直角三角形法求线段实长，理解二直线平行、相交、交叉、垂直的一般作图问题、掌握一般位置平面的投影特性、掌握特殊位置平面的投影特性、平面上点和线的一般作图问题。进一步培养空间概念。
2.内容： 1）点的投影练习。 2）直线的投影练习。
3）平面的投影练习。 第四、轴测图 1.基本要求：通过实训能根据零件的视图正确绘制正等测图和斜二侧图。
以提高学习者对制图的兴趣，建立较完整的空间概念和一定的空间表达能力。 2.内容： 1）根据立体的二视图画出其正等测图。
2）根据立体的二视图画出其斜二测图。 第五、立体表面的交线 1.基本要求：通过实训培养学习者能运用积聚法和辅助面法求截交线、相贯线，能判断特殊位置平面截断三棱柱、四棱锥时的截交线的形状和两立体相交相贯线的形状，具备对较复杂的相交类立体的空间想象能力和综合判断能力。
2.内容： 1）平面立体截交线的画法。 2）回转体的截交线画法。
3）相贯线的画法。 4）特殊相贯线与相贯线的简化的画法。
第六、组合体 1.基本要求：通过实训培养学习者具有熟练运用形体分析法和线面分析法画和读组合体三视图的能力，具备综合读图能力。 2.内容： 1）根据组合体的轴测图画三视图及根据给定条件进行构形设计。
2）组合体尺寸标注。
3）组合体大作业：A3图纸画立体的三视图。
4）根据立体的二视图补画第三视图。 5）补画视图中所缺日漏线。
第七、机件的表达方法 1.基本要求：培养学习者具备灵活合理地确定机件表达方案的综合能力，能正确、完整、清晰、合理地标注机件的尺寸。 2.内容： 1）视图实训。
2）全剖视图实训。 3）半剖视图与局部剖视图实训。
4）阶梯剖视与旋转剖视图实训。 5）断面图实训。
6）局部放大图与简化画法。 7）剖视图大作业。
用A3图纸根据已知条件选择适当的表达方法表达机件，并标注尺寸。 8）习题练习：读图训练。
第八、标准件和常用件 1.基本要求：通过实训培养学习者具备查阅手册的能力，熟悉常用件和标准件的结构和规定画法，为零件图和装配图的学习做好准备。 2.内容： 1）螺纹的画法与标注练习。
2）键连接、销连接和齿轮。 3）直齿圆柱齿轮啮合、滚动轴承、弹簧实训。
第九、零件的制造和装配要求 1. 基本要求：通过实训达到了解零件的制造和装配的工艺要求，初步具备一个工程技术人员的基本素质。 2. 内容： 1）零件上常用的工艺结构。
2）尺寸公差与配合。 3）形位公差与表面粗糙度。
第十、零件图 1.基本要求：培养学习者具备读零件图和画零件图的能力，提高确定零件的正确表达方案的综合能力，增强零件测绘的动手能力。 2.内容： 1）零件图大作业，根据给定的立体图画零件图。
2）读零件图。 第十一、装配图 1.基本要求：通过实训具备拆卸部件、部件测绘的能力，具备读装配图和由零件图拼画装配图的能力。
2. 内容： 1） 由装配示意图和零件图画装配图。 2） 读装配图。
第十二、表面展开图 1.基本知识：通过实训了解立体表面展开图和建筑工程、电气电子工程图的初步知识。 2.基本内容： 1）平面体与柱面展开。
2）圆锥面的展开。 四、制图设备及工具 绘图板、丁字尺、绘图纸、草稿纸、三角尺、圆规、铅笔、橡皮、游标卡尺 （100mm）、钢尺、螺旋测微器、内卡、外卡、装拆工具、模型等。
4.机械制图基本常识
关键是三视图：主视图、俯视图、侧视图
1、主视图：从最能体现物体的主要形体特征的一面所看到的形状和线条。
2、俯视图：从主视图上方俯视的一面所看到的形状和线条。
3、侧视图：从主视图侧面的所看到的形状和线条。
其次是：实线、虚线、点划线等
1、实线：物体表面能看到的形状所表现的线条。
2、虚线：物体表面不能看到的对面和内部形状所表现的线条。
3、点划线：表示对称物体的中心的线条。

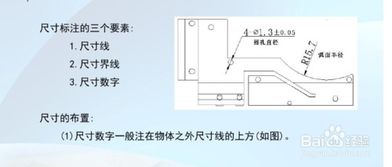

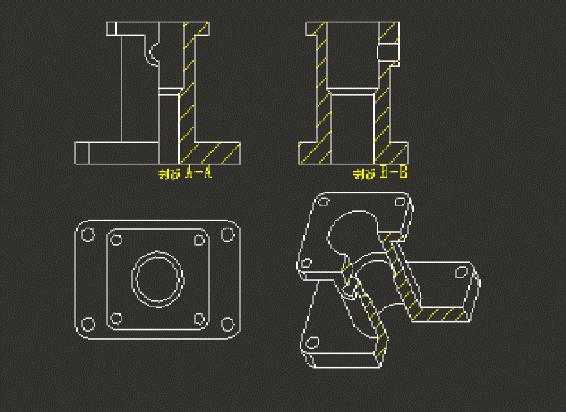

此外还有剖面图（全剖、半剖、旋转剖）：在三视图不容易表现物体内部形状的情况下，采取类似医学“CT"切面的形式的移出视图，实体的金属切面用斜线填充。
找书看一看，临阵磨枪不快也光，别怕，40分的试题估计也就是基本知识。
5.请问机械制图的基础知识有哪些
1.先了解图纸规范，也就是图纸的各种型号大小，标题栏，字号，各种线型（点画线、虚线、实线）等
2.了解三视图的画法，能看懂三视图
3.了解国家的制图规范，尺寸标注，焊缝标注，工艺标注
4.学习公差与配合知识，知道怎么查公差配合表
5.学会查机械设计手册，怎么选择标准件等
6.进行实践，实地测绘，先手工制图，接着学会用CAD制图。
以上简要的介绍了一下，具体内容，可到书店买一本《机械制图》来学习，然后辅助实践，学习CAD制图，能画图，看的懂图才算是学会。关键是要规范，符合国家规范！
