电气识图与详解概述(电气图的基本识图步骤和方法有哪些)

1.电气图的基本识图步骤和方法有哪些

1. 识读电气图的基本方法 有些电气图虽然不算太复杂，但如果不从电路原理上掌握其连线规律，诊断线路故障就比较困难，所以要顺利修好常用电气设备，就必须读懂和掌握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。1）结合电工、电子技术基础知识看图 在实际生产的各个领域中，所有电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想迅速、准确地看懂电气图，必须具备一定的电工、电子技术知识。例如三相笼型异步电动机的正转和反转控制，就利用了电动机的旋转方向由三相电源的相序来决定的原理，用倒顺开关或两个接触器进行切换，改变输入电动机的电源相序，从而改变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图 在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种控制开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互控制关系及在整个电路中的地位和作用。

3）结合典型电路识图 典型电路就是常见的基本电路，如电动机的启动、制动、正反转控制、过载保护、时间控制、顺序控制、行程控制电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。不管多么复杂的电路，几乎都是由若干典型电路组成的。

因此，熟悉各种典型电路，在看图时就迅速地分清主次，抓住主要矛盾，从而看懂较复杂的电路图。4）结合有关图纸说明看图 图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。

然后通过电气设备的数码代号在电路图中找到该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂该图，了解该电路的特点和构成。5）结合电气图的制图要求看图 电气图的绘制有一些基本规则和要求，这些规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

可以利用这些制图知识准确看图。制图基本知识包括以下几个方面：a.在绘制电路图时，各种电气元件都使用国家统一规定的文字符号和图形符号。

b.主电路部分用粗线画出，控制电路部分用细线画出。一般情况下，主电路画在左侧，控制电路画在右侧。

c.统一电器的各部分不画在一起，根据其作用原理分散绘出时，为了便于识别，它们用同一文字符号标注。d.对完成具有相同性质任务的几个电气元件，在文字符号后加数码以示区别。

e.电路中所有电气元件都按“平常”状态绘制。2. 识读电气图的基本步骤 电气图的识读通常有以下几个基本步骤。

1）阅读设备说明书 阅读设备说明书，可以了解设备的机械结构、电气传动方式、电气控制要求；电动机和电气元件的分布情况及设备的使用操作方法；各种按钮、开关、熔断器等的作用。2）阅读图纸说明 拿到图纸后首先要看图纸说明，搞清设计的内容和施工要求，就能了解图纸的大体情况，抓住读图的重点。

图纸说明通常包括图纸的目录、技术说明、元器件明细表和施工说明等。3）阅读主题栏 在认真阅读图纸说明的基础上，接着阅读主标题栏，了解电气图的名称及标题栏中有关内容。

凭借有关的电路基础知识，对该电气图的类型、性质、作用等有明确的认识，同时大致了解电气图的内容。4）识读系统图（或框图） 阅读图纸说明后，就要识读系统图（或框图），从而了解整个系统（或分系统）的情况，即它们的基本组成、相互关系及其主要特征，为进一步理解系统（或分系统）的工作打下基础。

5）识读电路图 为了进一步理解系统（或分系统）的工作原理，需仔细识读电路图。电路图是电气图的核心，看图难度大。

对于复杂的电路图，应先看相关的逻辑图和功能图。识读电路图时，先要分清主电路和控制电路、交流电路和直流电路，其次按照先看主电路再看控制电路的顺序看图。

看主电路时，通常从下往上看，即从用电设备开始，经控制元件，顺次往电源方向看。通过识读主电路，要搞清用电设备是怎样从电源取电的，电源经过哪些元件到达负载等。

看控制电路时，应自上而下、从左向右看，即先看电源，再看各条回路。通过看控制电路，要搞清它的回路构成、各元件间的联系（如顺序、互锁等）、控制关系和在什么条件下回路构成通路或断路，分析各回路元件的工作状况及其对主电路的控制情况，从而搞清楚整个系统的工作原理。

6）识读接线图 接线图时以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路再看控制电路。

看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清线路的走向和电路的连接方法，即搞清每个元件是如何通过连线构成闭合回路的。看主电路时，从电源输入端开始，顺次经控制元件和线路到用电设备，与看电路图有所不同。

看控制电路时，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。接线图中的线号。

2.电工识图一学就会的内容简介

王兰君、黄海平主编的《电工识图一学就会》重点介绍电工制图、识图基础知识和电路识图基本要点，全面介绍电工工作中的常用线路读图、识图及应用，内容包括电工制图与识图的规则和符号、电气图绘制与识图举例、电工识图基本知识与电路识图方法、供电系统电气识图、动力与照明工程图识图及电工常用配电电路识图实用举例等。

3.电气施工图如何识图?

原发布者：小小酥淡淡笑

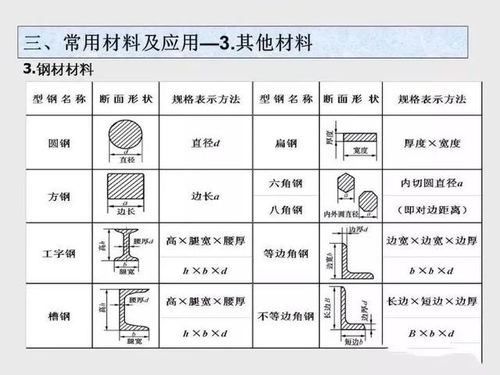

安装工程造价员培训-建筑电气施工图的识读与工程量计算主讲：羊老师建筑电气施工图的识读、基础知识：1.常用电线：⑴裸导线：一般为架空线路的主体，输送电能。①裸单线：TY铜质圆单线LY铝质圆单线②裸绞线：TJ铜绞线LJ铝绞线LGJ钢芯铝绞线⑵绝缘电线B—电线标称截面（mm2）绝缘材料（V为聚氯乙烯塑料绝缘，X为橡胶绝缘）导体材料（L为铝芯，铜芯省略）表示布线用的电线导线的性能（ZR：表示阻燃，NH表示耐火）BV：铜芯塑料绝缘线BX：铜芯橡胶绝缘线BLV：铝芯塑料绝缘线BVV：铜芯塑料绝缘护套线BLVV：铝芯塑料绝缘护套线例：BV—2.5BVV—4ZRBLV—25NHBX—102.电缆：多芯导线在电路中起着输送和分配电能的作用电缆的组成：线芯、绝缘层、保护层电缆按用途可分为：⑴电力电缆：用来输送和分配大功率电能a、聚氯乙烯绝缘聚氯乙烯护套电力电缆VVVLV例：VV22-4*120+1*50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘，钢带铠装聚氯乙烯护套五芯电力电缆。b、交联聚乙烯绝缘聚氯乙烯护套电力电缆YJVYJLV例：YJV22-4*120表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电缆。⑵控制电缆：用于传输控制电流常用控制电缆：KVVKVLV⑶通信电缆：用于传输信号和数据①电话电缆：HYYHYV②同轴射频电缆：STV-75-4电缆按绝缘层可分为：油浸纸绝

4.怎样快速读懂电气图纸

看懂电气图，首先具备电工基础知识，熟悉各种电气设备的原理，掌握各种电气设备的运行、控制方法，（熟知几类典型的控制线路很有必要）；其次，要掌握电气“工程文字”即各种电气图形符号、字符符号等。

识读电路图的步骤

1、先阅读设备说明书

了解设备的机械结构、电气传动控制方式以及设备元件的分布等。

2、认真阅读图纸说明

了解设计内容和施工要求，以便抓住识读电路图的要点。

3、认真查阅标题栏

了解电气图的名称及标题栏中的内容，同时也了解该电气图的相关内容。

4、识读电路图

对于复杂的电路图，为了系统地、清晰地描述，常常会给出功能图（或功能描述）和逻辑图，首先要看懂功能图和逻辑图，然后按功能将电路图划分条块，按每个功能区块

基本要求：

1）从简单到复杂，循序渐进地看图：从看简单的电路开始，搞清每一个电气符号的含义，明确每一个电气元件的作用，理解电路的工作原理，为看复杂电气图打下基础。

2）应具有电工学、电子技术的基础知识：要掌握电工学和电子技术理论，掌握电动机、变压器、开关等电气元器件的原理。

3）要熟记和会用电气图形符号和字符符号：电气图是由图形符号和字符符号组成的。图形符号和字符符号很多，从个人专业出发熟读背会本专业的图形符号和字符符号，然后逐步扩大，就能读懂更多的电路图。

4）熟悉各类电气图的典型电路：一些典型的电路要熟悉，典型电路认识多了，可以触类旁通、举一反三。

5）了解涉及电气图的有关标准和规程：看图的目的是用来指导施工、安装，指导运行、维修和管理。有些技术要求不一定都在图纸上标注出来，而是按国家标准或技术规程规范做出明确规定的。

看图的一般步骤

1）看主回路：从下往上看，即先从用电设备开始，经电气元件，顺序地往电源端看。

2）看控制回路：从上往下看，从左向右看。要注意控制回路右侧的功能标注。

结合主回路和控制回路，动态地将控制回路和主回路的动作顺序关系搞清楚。

结合几个典型线路图进行讲解。

5.电气图纸怎么看,详解一下

一、看电气安装施工图纸，首先应学习和熟悉掌握的知识：

电气制图及图例、制图标注方法；

电气理论基础知识

相关技术规范及标准图集

二、看图顺序：

详细阅读施工图设计总说明，了解具体的设计、施工要求；

阅读材料表，了解工程量和工程规模；

熟悉系统图的组成内容及各级的上下关系，

熟知建筑设计功能及相关专业的工艺技术要求；

将系统设计与平面设计结合起来，

再对专业的整体设计进行初步了解，再结合规范要求详细读图。

6.建筑电气平面图识图详解：如何看建筑电气

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

1、看建筑物概况

楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。

2、看各支路用电器的种类、功率及布置

比如：图中灯具标注的—般内容有，灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。

3、看导线的根数和走向

各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是： 首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按“电源一导线一照明及其它电气设备”的顺序将回路连通。

4、看电气设备的安装位置

由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。

5、防雷平面图识读方法

防雷平面图是指导具体防雷接地施工的图纸。通过阅读，可以了解工程的防雷接地装置所采用设备和材料的型号、规格、安装敷设方法、各装置之间的联接方式等情况，在阅读的同时还应结合相关的数据手册、工艺标准以及施工规范，从而对该建筑物的防雷接地系统有一个全面的了解和掌握。

7.怎样看懂电气原理图

1、要熟悉电工符号，明白电工的基本线图（自锁、互锁、正/反转、星/三角等基础线路）

2、要熟悉电工元气件（接触器、继电器、按钮、空开、限位等）构造的原理，要进行实物拆装，加深对其的了解

4、结合工作单位的电气设备进行相对应的分析，一般的线路都是由这些基本线路组合成的。

5、要学一些电子电气知识

6、在熟悉了以上知识后，可以慢慢加深，再去学习变频器的使用，PLC的应用。

7、熟悉电脑的使用，在很多场所，电气自动控制中用到工控机进行跟踪监测、数据分析等追问：具体详解回答：

1、常用的有自锁、互锁、正/反转、星/三角、串自耦变压器、串电阻等，在条件允许下，尽可能用实物进行安装、调试。加强对线路的了解，有时间最好对线路进行分析、改进。

2、一般设备中用到的元件种类不是很多，在了解了元件的功能后，可以根据元件的特点进行对线路的完善。

从主回路可以分析出该线路是做啥用的：

1、自锁一般就一个接触器；

2、互锁就采用二个及二个以上的接触器；

3、正/反转采用二个，同时，在接触器上有调线的，也就是其中二相有对换的；

4、星/三角一般都采用三个接触器，其中有一个接触器一侧短接的是星形接法的接触器，另外一个有头尾相接的是三角形接触器；

5、串自耦变压器是用三个接触器的，在线路上有一个自耦变压器的；

6、串电阻器是有多个接触器的，一般有二个以上，线路中有电阻器串接于转中的比较多，常见于起动设备。

要想记住电气原理图，不是对图死记硬背，应该要灵活去琢磨其中的原理，才会事半功倍。

8.怎样识读建筑电气工程图

主要分为以下几个方面：

1、看标题栏及图纸目录：了解工程名称项目内容、设计日期等。

2、看总说明：了解工程总体概况（如供电电源的来源、电压等级、线路敷设方式、设备安装高度及安装方式），以及设计依据、补充使用的非国标图形符号、施工时注意事项等。

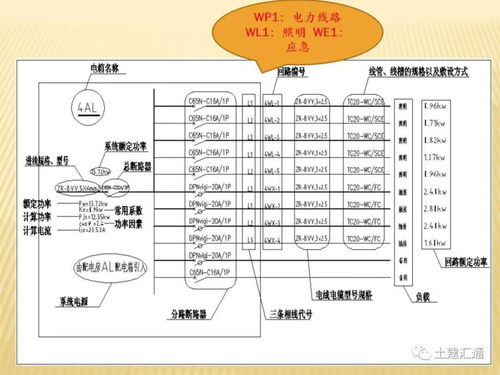

3、看系统图：各分项工程的图纸中都包含有系统图。如变配电工程的供电系统图、电力工程的电力系统图、电气照明工程的照明系统图等。了解系统的基本组成、主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。

4、看电路图和连接图：了解各系统中用电设备的电气控制原理，用来指导设备的安装和控制系统的调试工作。看图时应依据功能关系从上至下或从左至右一个回路、一个回路地阅读，若能熟悉电路中各电器的性能和特点，对读懂图纸将有很大的帮助。在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。

5、看平面布置图：如变、配电所设备安装的平面图（剖面图）、电力平面图、照明平面图、防雷、接地平面图等。都是用来表示设备安装位置、线路敷设部位、敷设方法以及导线型号、规格、数量、管径大小的，是安装施工、编制工程预算的主要依据图纸。

6、看安装大样图（详图）：安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导施工和编制工程材料计划的重要图纸，安装大样图多是采用全国通用电气装置标准图集。

7、看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。

9.怎么看懂建筑电气工程图

图纸一般包括设计说明、图例说明、系统图、平面图。

我看图习惯都是先看下设计说明、大概浏览下图例说明

然后看系统图，把整个系统高明白了，再对着系统图看平面图。

系统图里边除了看系统的来龙去脉之外，还要留意线缆的大小和敷设方式；

施工的话主要还是看平面图，平面图上的图标符号都搞明白了，完了就根据敷设方式从供电到配电，从干线到支线展开。

最后要留意的是，电气图都是在建筑图的基础上实现的，所以一定要核实电气图上的建筑部分无误。
