1.广联达绘制基础层的顺序是什么,就是把基础和地圈梁画完了然后画什

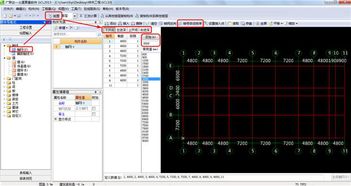

1、一般是点线面的顺序，先点式构件如柱（柱绘制了，可以根据柱智能布置独立基础等线式构件）；再线式构件如梁、墙，在面式构件板等；2、按顺序只是方便，与施工过程不完全一样，如绘制完柱、独立基础就可以智能布置；3、这几个构件在钢筋中一般是柱、梁、墙、筏板基础、集水坑；导入图形再生成垫层、土方即可。

扩展资料：多采用现浇钢筋混凝土。其宽度与墙体厚度相同，当墙厚大于240mm，圈梁宽度可以比墙厚小，但不能小于墙厚的2/3，圈梁的高度一般不小于120mm。

通常与砖的皮数尺寸相匹配，由于圈梁的受力较为复杂，不易事先估计确定，因此圈梁一般采用按构造配置钢筋，一般圈梁纵向配筋4根不小于一级8的钢筋，箍筋间距不大于300mm ，纵向钢筋对称配置。圈梁一般设置在基础墙处，檐口处，楼层处。

圈梁在建筑中往往不是设置一道，其数量应视建筑物的高度，层数，地基情况和抗震要求而定，单层建筑至少设置一道，多层建筑一般隔层设置一道，在抗震设防地区，往往要层层设置圈梁。除了在外墙和承重内纵墙中设置之外，应根据建筑物的结构和防震要求每隔16m至23m在横墙中设置圈梁，能使圈梁的腰箍作用充分发挥。

按照要求，圈梁应当连续封闭的设置在同一水平面上，当圈梁被门窗洞口截断时，应在洞口上方或下方设置附加圈梁，附加圈梁与圈梁的搭接的长度不应小于二垂直净距的2倍，且不应小于1m。参考资料来源：百度百科-地圈梁。
