1、圆锥滚子轴承 能承受较大的径向载荷和单向的轴向载荷,极限转速较低。
内外圈可分离,故轴承游隙可在安装时调整,通常成对使用,对称安装。适用于转速不太高、轴的刚性较好的场合。
2、深沟球轴承 主要承受径向载荷,也可同时承受少量双向轴向载荷,工作时内外圈轴线允许偏斜8′~16′。 摩擦阻力小,极限转速高,结构简单,价格便宜,应用最广泛。
但承受冲击载荷能力较差。适用于高速场合,在高速时,可能来代替推力球轴承。
3、推力球轴承 推力球轴承的套圈与滚动体多半是可分离的。有单向和双向之分。
单向推力球轴承只能承受单向轴向载荷,两个套圈的内孔不一样大,内径较小的是紧圈,与轴配合,内孔较大的是松圈,与机座固定在一起。 极限转速较低,适用于轴向力大而转速较低的场合。
双向推力球轴承可承受双向轴向载荷,中间套圈为紧圈,与轴配合,另两套圈为松圈。高速时,由于离心力大,球与保持架因摩擦而发热严重,寿命较低。
常用于轴向载荷大、转速不高处。 4、圆柱滚子轴承 只能承受径向载荷,不能承受轴向载荷。
承受载荷能力比同尺寸的球轴承大,尤其是承受冲击载荷能力强,极限转速较高。 5、调心球轴承 用于承受径向载荷,也能承受少量的双向轴向载荷。
外圈滚道为球面,具有调心性能,内外圈轴线相对偏斜允许0。5°~2°,适用于多支点轴、弯曲刚度小的轴以及难于精确对中的支承。
6、滚针轴承 这类轴承采用数量较多的滚针作滚动体,一般没有保持架。径向结构紧凑,且径向承载能力很强,价格低廉。
缺点是不能承受轴向载荷,滚针间有摩擦,旋转精度及极限转速低,工作时不允许内、外圈轴线有偏斜。常用于转速较低而径向尺寸受限制的场合。
7、角接触球轴承 能同时承受径向载荷与单向的轴向载荷,公称接触角α有15°、25°、40°三种。α越大,轴向承载能力也越大。
通常成对使用,对称安装。极限转速较高。
适用于转速较高、同时承受径向和轴向载荷的场合。 。
我来给你回答吧! 第一个问题:你给出的50222M 表示是错误的。
并且保持器表示方法有误。应该是502222H 该代号为苏联老代号 这表示的意思是: 1、类型 圆柱滚子轴承 2、无外圈变形 3、尺寸系列2 4、内径110mm 5、H表示黄铜实体保持器。
RN222M与502222M是同一轴承型号。只不过RN222M为目前使用的标准代号。
意思是:R为前置代号,表示不带可分离内圈或外圈的轴承。也就是“有”什么或“无”什么。
N表示圆柱滚子轴承 2表示直径系列代号2 22表示内径110mmM表示黄铜实体保持器 第二个问题: 1、深沟球轴承的特点 1.1在结构上深沟球轴承的每个套圈均具有横截面大约为球周长的三分之一的连续沟型滚道。它主要用于承受径向载荷,也可承受一定的轴向载荷。
1.2在轴承的径向游隙增大时,具有角接触球轴承的性质,可承受两个方向交变的轴向载荷。 1.3摩擦小,转速高。
1.4结构简单,制造成本低,容易达到较高的制造精度。 1.5一般采用冲压浪形保持架,内径大于200mm或高速运转的轴承,采用车制实体保持架。
深沟球轴承的变型结构多达60多种。 2、角接触球轴承的特点 可同时承受径向负荷和轴向负荷,转速较高,接触角越大,轴向承载能力越高。
单列轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。
若是成对双联安装,使一对轴承的外圈相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免引起附加轴向力,而且可在两个方向使轴或外壳限制在轴向游隙范围内。
角接触球轴承的变型结构多达70多种。 2.1名义接触角有15°、25°、40°三种,接触角越大轴向承载能力越高。
高精度和高速轴承通常取15°接触角,在轴向力作用下,接触角会增大。 2.2一般为内圈或外圈带锁口,内、外圈不可分离。
外圈加热膨胀后与内圈、滚动体、保持架组件装配。装球数比深沟球轴承多,额定负荷在球轴承中最大,刚性强,运转平稳。
2.3可以利用内、外圈相互位移调整径向游隙。常成对使用,并施加预负荷,以提高轴承刚性。
3、圆柱滚子轴承的特点 3.1 滚子与滚道为线接触,径向承载能力大,适用于承受重负荷与冲击负荷。 3.2 摩擦系数小,适合高速,极限转速接近深沟球轴承。
3.3 N型及NU型可轴向移动,能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化,可作自由端支承使用。内圈或外圈可分离,便于安装和拆卸。
3.4 对轴和座孔的加工要求较高,轴承安装后内外圈轴线相对偏斜要严加控制,以免造成接触应力集中。 3.5 内孔带1:12锥度的双列圆柱滚子轴承,径向游隙可以调整,径向刚度高,适应于机床主轴。
4、圆锥滚子轴承的特点 属分离型轴承,轴承内、外圈均具有锥形滚道,滚子为圆台形。滚子与滚道为线接触,可承受较重的径向和轴向联合负荷,也可承受纯轴向负荷。
接触角越大,轴向承载能力越高。 圆锥滚子的设计应使滚子与内外滚道的接触线延长后交于轴承轴线上同一点,以实现纯滚动。
新设计的圆锥滚子轴承采用加强型结构,滚子直径加大,滚子长度加长,滚子数目增多,采用带凸度滚子,使轴承的承载能力和疲劳寿命显著提高。 滚子大端面与大挡边之间采用球面与锥面接触,改善了润滑。
该类轴承按所装滚子的列数可分为单列、双列和四列圆锥滚子轴承等不同的结构型式。该类轴承还多使用英制系列产品。
5、推力球轴承的特点 属可分离型轴承,接触角90°,可以分别安装,只能承受轴向负荷。 极限转速低。
钢球加离心力挤向滚道外侧,易于擦伤,但不适于高速运转。 单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷。
带球面座圈的推力球轴承具有调心性能,可消除安装误差的影响。 6、推力圆柱滚子轴承的特点 属分离型轴承。
可承受单向轴向负荷,不能限制轴的径向位移。 轴承刚性大,占用空间小,轴向负荷能力大,对冲击负荷的敏感度低。
适用于低转速,常用于推力球轴承无法适用的工作场合。 安装时不允许轴与外壳的轴线有倾斜。
7、推力调心滚子轴承的特点 属分离型轴承 其负荷作用线与轴承轴线形成一定角度,轴向负荷能力大,在承受轴向负荷的同时还可承受一定的径向负荷。 该类轴承球面滚子倾斜排列,座圈滚道面呈球面,具有调心性能,因此可允许轴有若干倾斜。
能够在极重的负荷场合使用,允许的转速较高。 使用时一般采用油润滑。
8、调心球轴承的特点 8.1 外圈滚道面为球面,具有调心性能。因加工安装及轴弯曲造成轴与座孔不同心时适合用这种轴承。
调整的偏斜角可在3°以内。 8.2 轴承接触角小,在轴向力作用下几乎不变,轴向承载能力小。
主要承受径向负荷,在承受径向负荷的同时,也可承受少量的轴向负荷,极限转速比深沟球轴承低。 9、四点接触球轴承的特点 可分离型结构 可以承受径向负荷、双向轴向负荷,能限制两个方向的轴向位移,但比现规格的双列角接触球球轴承占用的轴向空间少。
单个轴承可代替正面组合或背面组合的角接触球轴承。 由于是双半内圈(或外圈),装球数量增多,具有较大的承载能力。
四点接触球轴承适用于承受纯轴向负荷或以轴向负荷为主的轴向、径向联。
基本代号用来表明轴承的内径、直径系列、宽度系列和类型,一般最多为五位数,先分述如下:
1)轴承内径用基本代号右起第一、H位数字表示。对常用内径d=20~480mm的轴承内径一般为5的倍数,这两位数字表示轴承内径尺寸被5除得的商数,如04表示d=20mm;12表示 d=60mm等等。对于内径为10mm、12mm、15mm和17mm的轴承,内径代号依次为00、01、02和03。对于内径小于10mm和大于500mm 轴承,内径表示方法另有规定,可参看 GB/T272—93。
2)轴承的直径系列(即结构相同、内径相同的轴承在外径和宽度方面的变化系列)用基本代号右起第三位数字表示。例如,对于向心轴承和向心推力轴承,0、1表示特轻系列;2表示轻系列;3表示中系列;4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外,其余与向心轴承的表示一致。
3)轴承的宽度系列(即结构、内径和直径系列都相同的轴承宽度方面的变化系列)用基本代号右起第四位数字表示。当宽度系图13-4直径系列的对比列为0系列(正常系列)时,对多数轴承在代号中可不标出宽度系列代号O,但对于调心滚子轴承和圆锥滚子轴承,宽度系列代号0应标出。
直径系列代号和宽度系列代号统称为尺寸系列代号。
4)轴承类型代号用基本代号右起第五位数字表示(对圆柱滚子轴承和滚针轴承等类型代号为字母)。
2.后置代号
轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。后置代号的内容很多,下面介绍几个常用的代号。
1)内部结构代号是表示同一类型轴承的不同内部结构,用字母紧跟着基本代号表示。如:接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同。
2)轴承的公差等级分为2级、4级、5级、6级、6X级和0级,共6个级别,依次由高级到低级,其代号分别为/PZ、/P4'/PS、/P6、/P6X和/PO。公差等级中, 6X级仅适用于圆锥滚子轴承; 0级为普通级,在轮承代号中不标出。。
3)常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组,共6个组别,径向游隙依次由小到大。o组游隙是常用的游隙组别,在轴承代号中不标出,其余的游隙组别在轴承代号中分别用/CI、/CZ、/C3、/C4、/CS表示。
3.前置代号
轴承的前置代号用于表示轴承的分部件,用字母表示。如用 L表示可分离轴承的可分离套圈;K表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的,相应的轴承代号也是比较复杂的。以上介绍的代号是轴承代号中最基本、最常用的部分,熟悉了这部分代号,就可以识别和查选常用的轴承。关于滚动轴承详细的代号方法可查阅GBT272-93
1、滚动轴承转2113动套圈是周期性不稳定脉动循环应力,而固定套圈是稳定的脉动循环应力。

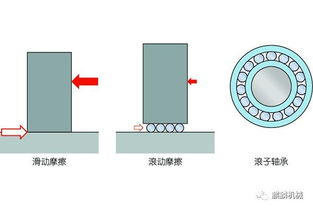

2、滚动轴承(rollingbearing)是将运转的轴与轴座之间的滑动摩擦变5261为滚动摩擦,从而减少摩擦损失的一种精密的机械元件。滚动轴承一般由内圈、外圈、滚动体和4102保持架四部分组成,内圈的作用是与轴相配1653合并与轴一起旋转;外圈作用是与轴承座相配合,起支撑作用;滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间,其形状大小和数回量直接影响着滚动轴承的使用性能和寿命;保持架能使滚动体均匀分布,防止滚动体脱落,引导滚动体旋转起润滑答作用。
