建筑工程识图(在工地上看图纸的基本知识和要点)

1.在工地上看图纸的基本知识和要点

一、熟悉拟建工程的功能 图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。

最后识读建筑说明，熟悉工程装修情况。 二、熟悉、审查工程平面尺寸 建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。

熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。识读下一层平面图尺寸时，检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。

正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。

检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。

这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。 熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致；检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象；当中间层出现露台时，检查露台标高是否比室内低；检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施；最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。

四、检查施工图中容易出错的地方有无出错 熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下： 1、检查女儿墙砼压顶的坡向是否朝内。 2、检查砖墙下有梁否。

3、结构平面中的梁，在梁表中是否全标出了配筋情况。 4、检查主梁的高度有无低于次梁高度的情况。

5、梁、板、柱在跨度相同、相近时，有无配筋相差较大的地方，若有，需验算。 6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度。

7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理。 8、检查梁的受力钢筋最小间距是否满足施工验收规范要求，当工程上采用带肋的螺纹钢筋时，由于工人在钢筋加工中，用无肋面进行弯曲，所以钢筋直径取值应为原钢筋直径加上约21mm肋厚。

9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合。 10、当设计要求与施工验收规范有无不同。

如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。

11、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。 12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。

五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工图意见 ①结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。

②当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。 ③当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置。

④露台面标高降低后，若露台中间有梁，且此梁与室内相通时，梁受力筋在降低处是弯折还是分开锚固，请设计处理。 2、从有利于建筑工程质量方面，提出修改施工图意见。

①当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时，可建议将天花抹灰改为1:1:4混合砂浆，以增加粘结力。 ② 。

2.求建筑识图入门知识,我是半路出家,要从最基本的开始

建筑识图1.绪论；2.制图基本知识；3.投影基本知识；4.投影基本原理；5.投影变换；6.平面建筑形体的投影；7.曲面建筑形体的投影；8.建筑形体的表达方法；9.轴测投影；10.建筑施工图；11.结构施工图；12.正投影中的阴影；13.透视投影；14.展开投影；15.给水排水工程；16.AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。

工程识图是专业性很强的一门学问。——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151） 一、建筑识图1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表 门窗表 B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

3、文字说明，图注。C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。

2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。D、设备施工图（简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。

2、平面布置、系统轴测、详图安装要求，接线原理。二、识读施工图的要领（P156）1、掌握投影原理和形态的各种表达方法，请阅读P153、94甲型住宅初步设计。

2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。如常用的图例、符号、线型、尺寸和比例。

3、基本掌握和了解房屋构造组成。阅读施工图步骤 阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。

1、先细阅说明书、首页图（目录），后看建施、结施、设施。2、每张图，先图标、文字，后图样。

3、看建施，先建施，后结施、设施。4、建施先看平、立、剖、后详图。

5、结施先看基础、结构布置平面图，后看构件详图。6、设施先看平面、后看系统、安装详图。

现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不符、轴中不符、构造不符、用材不符、说明不符、图说不符、构件不符、详图不符等等层出不穷。搞预、决算编审特别应该注意，搞不好就失之毫里、差之千里！三、解说建筑总平面图（P163） 总平图上标注的尺寸，一律以M（米）为单位，它反映拟建房屋、构筑物等的平面形状、位置和朝向、室外场地、道路、绿化等的布置，地形、地貌、标高以及与原有环境的关系和邻界情况等。

为定位、施工放样、土方施工及绘制水、电、卫、暖、煤气、通讯、有线电视的总平面图和施工总平面图的依据。四、解读建筑平面图（P164）1、读图名、识形状、看朝向；2、读名称、懂布局、组合；3、根据轴线、定位置、识开间、进深；4、掌握特殊表示、读楼梯；5、读尺寸、定面积、看高度、算指标；6、看图例、识细部，认门窗代号；7、根据索引符号，可知总图与详图关系。

五、解读建筑立面图（P168）1、从图名或轴线编号了解何朝向立面图；2、从立面图上了解层数、长度和高度、门窗数量和位置、大小；3、立面图上通常只标注标高尺寸，和结构标高会有不同；4、立面图上标出各部分构造，装饰节点详图的索引符号。六、建筑剖面图的读法（P169）1、据图名、定位置、区分剖到与看到的部位；2、读地面、楼面、屋面的形状、构造；3、据标高、尺寸、知高度和大小；4、据索引符号、图例，读节点构造。

七、建筑详图（P176） 详图是表达细部构造和节点关系，构配件的构造与尺寸、用料、做法。详图包括：1、楼梯；2、外墙剖面；3、阳台；4、单元详图；5、门窗详图。

八、结构施工图（P193） 包括：1、结构设计说明书；2、结构布置平面图；3、各承重构件（基础、柱、墙、板、梁）详图、剖面图、截面图、节点大样、局部构造等详图。结构施工图，简称结施。

配合建施、设施指导施工、作。

3.建筑工程钢筋识图基础知识

原发布者：JIA119891010

表示抄两根Φ20的钢筋，通长布置，用于双肢箍。⑵2Φ22+(4Φ12) 表示2Φ22为通长，4φ12架立筋，用于2113六肢箍。⑶6Φ254/2

表示上部钢筋5261上排为4Φ25，下排为2Φ25。⑷2Φ22+2Φ22 表示只有一排钢筋，两根4102在角部，两根在中部，均匀布置。三、梁腰中钢筋表示方法：⑴G2φ12

表示梁两侧的构造钢筋，每1653侧一根φ12。⑵G4Φ14

表示梁两侧的构造钢筋，每侧两根Φ14。⑶N2Φ22

表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷N4Φ18

4.建筑施工图纸入门基础知识有哪些

总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。

扩展资料：根据工程性质的不同，工程图纸也可以分为不同类型。采用平面图表达立体外形和尺寸时，一般都采用三视图的方法，即正视图、侧视图、俯视图。

按照三视图的原理，建筑工程图纸分为建筑平面图、立面图和剖面图，另外还包括建筑详图和结构施工图。建筑工程平面图分为两大类，一类为总平面图，另一类为表达一项具体工程的平面图。

参考资料来源：百度百科-建筑工程图纸。

5.要看懂建筑施工图纸需要掌握哪些知识呢

必看的知识点

1，制图的基本知识与技能

2，正投影原理

3，建筑形体的表达方法

4，轴测投影

5，透视图

6，正投影中的阴影

7，建筑施工图

8，结构施工图

9，施工图的翻样

10，设备施工图

11,AutoCAD绘图基础

准备三套典型的，复杂点的全套图纸，一套砖混结构的，一套全框架结构的，一套框剪结构的。

要读文章，就要学会认识字，学会识图就要学会识别图纸上的各种符号构件，几天时间全部熟悉三套图纸的组成，各部分的名称代号，所在的位置，各个构件等图纸要素。就是说要认识图纸的“字”，可以通过问人，翻书。可以参考建筑制图标准，及04G101图集。

接下来，就是要学习怎么读议论文和记叙文等文章了。相对于上面步骤，就更进一步深入了，就要明白结构形式了，看图纸来比较三种结构形式的特点，找出三套结构的各自特点，这时候读图纸就不可以片面的看了，图纸之间要相互比较对照的看，联系的看，建筑施工图，结构施工图也要相互对着看，不可孤立，也许你还能发现图纸之间的错误，不一致的地方。最后可以对自己进行检验，拿一套陌生图纸，是否知道是什么结构形式，这时要是不懂，就不好自己翻书来找答案了，就要嘴勤快的问师傅了，要搞懂，搞通。

毕业后到了施工现场一样也是从头开始学习识图。理论的东西，到了实际应用上，会有一些改变的。

6.建筑识图入门的目录

上篇 识图基础知识

1 施工图的形成

1.1 投影基本概念

1.2 三面投影图

1.3 剖面图与断面图

2 建筑施工图

2.1 建筑施工图概述

2.2 建筑施工图的组成

2.3 建筑设计总说明

2.4 建筑总平面图

2.5 建筑平面图

2.6 建筑立面图

2.7 建筑剖面图

2.8 建筑详图

2.9 如何识读建筑施工图

3 结构施工图

3.1 结构施工图概述

3.2 钢筋混凝土构件的概念

3.3 基础施工图

3.4 楼盖结构施工图

3.5 钢筋混凝土构件详图

3.6 钢筋混凝土结构施工图平面整体表示法

3.7 如何识读结构施工图

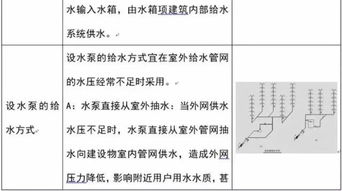

4 给排水施工图识图

4.1 给排水施工图概述

4.2 给排水施工图的组成

4.3 如何识读给排水施工图

5 建筑电气施工图识图

5.1 建筑电气施工图概述

5.2 建筑电气施工图的组成

5.3 如何识读建筑电气施工图

下篇 实例导读

1 某住宅楼建筑施工图实例导读

2 某住宅楼结构施工图实例导读

3 某住宅楼给排水施工图实例导读

4 某住宅楼电气施工图实例导读

附录

附录1 常用建筑材料图例

附录2 常用建筑构造图例

附录3 常用结构构件代号

附录4 常用给排水工程图例

附录5 常用电气、照明和电信平面布置图例

附录6 常用电气设备文字符号

7.建筑工程施工识图入门的图书目录

前言

第一章 建筑工程施工图的概念

第一节 什么是建筑工程施工图

第二节 图纸的形成

第三节 建筑工程施工图的内容

第四节 建筑工程施工图上的一些名称

第五节 建筑工程施工图上常用的图例

第六节 识读建筑工程施工图的方法和步骤

第二章 总平面图和建筑施工图

第一节 什么是总平面图

第二节 识读总平面图

第三节 什么是建筑施工图

第四节 识读民用建筑施工图

第五节 识读建筑施工详图

第三章 结构施工图

第一节 概述

第二节 识图基本知识

第三节 结构施工图主要内容及识读

第四节 识读“平法”结构施工图

第五节 识读结构施工图的识图方法和顺序

第四章 给排水施工图

第一节 概述

第二节 给排水施工图的图示特点及一般规定

第三节 卫生器具、给水配件及给排水图例

第四节 识读室外给排水平面图

第五节 识读室内给排水施工图

第六节 识读建筑给排水详图

第五章 暖通施工图

第一节 识读采暖通风空调施工图

第二节 识读管道工程施工图

第三节 管道的剖面图

第四节 管道的剖面图

第五节 管道的轴测图

第六章 电气施工图

第一节 电气施工图的一般概念

第二节 电气施工图例及符号

第三节 识读电气外线图和系统图

第四节 识读电气施工平面图

第五节 识读电气配件大样图

参考文献

8.房建识图要点

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明。

建筑工程识图要点，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。

识图、审图的程序是：熟悉拟建工程的功能 熟悉、审查工程平面尺寸 熟悉、审查工程立面尺寸 检查施工图中容易出错的部位有无出错 检查有无改进的地方。
