电子元器件基础知识(1)——电阻 导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法: 国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称 ,用字母表示,表示产品的名字。如R表示电阻,W表示电位器。
第二部分:材料 ,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。
1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等 例如:R T 1 1 型普通碳膜电阻 电子元器件基础知识(2)——电容 电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。
用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF 电容器的型号命名方法 国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。依次分别代表名称、材料、分类和序号。
第一部分:名称,用字母表示,电容器用C。 第二部分:材料,用字母表示。
第三部分:分类,一般用数字表示,个别用字母表示。 第四部分:序号,用数字表示。
用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介 电子元器件基础知识(3)——电感线圈 电感线圈是由导线一圈*一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。
电感的分类 按 电感形式 分类:固定电感、可变电感。 按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按 工作性质 分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。 按 绕线结构 分类:单层线圈、多层线圈、蜂房式线圈。
电感线圈的主要特性参数 1、电感量L 电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R 线圈的Q值愈高,回路的损耗愈小。
线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
4、分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
电子元器件基础知识(4)——半导体器件 中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。五个部分意义如下:第一部分:用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分:用汉语拼音字母表示半导体器件的材料和极性。表示二极管时:A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时:A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分:用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc3MHz,Pc<1W)、D-低频大功率管(f1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。第四部分:用数字表示序号第五部分:用汉语拼音字母表示规格号例如:3DG18表示NPN型硅材料高频三极管 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响。

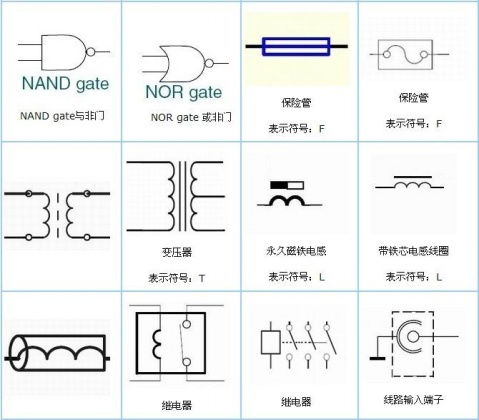

电子元件表示符号如下图所示:
原发布者:驭风q2
各种常用电子元件符号二极管表示符号:D变容二极管表示符号:D双向触发二极管表示符号:D稳压二极管表示符号:ZD,D稳压二极管表示符号:ZD,D桥式整流二极管表示符号:D1肖特基二极管隧道二极管发光二极管表示符号:LED隧道二极管光敏二极管或光电接收二极管双色发光二极管表示符号:LED光敏三极管或光电接收三极管表示符号:Q,VT单结晶体管(双基极二极管)表示符号:Q,VT2复合三极管表示符号:Q,VTPNP型三极管表示符号:Q,VTNPN型三极管表示符号:Q,VTNPN型三极管表示符号:Q,VTPNP型三极管表示符号:Q,VT带阻尼二极管NPN型三极管表示符号:Q,VT带阻尼二极管及电阻表示符号:Q,VTNPN型三极管表示符号:Q,VT3带阻尼二极管IGBT场效应管表示符号:Q,VT电子元器件符号图形接面型场效应管P-JFET接面型场效应管N-JFET场效应管增强型P-MOS场效应管增强型N-MOS场效应管耗尽型P-MOS场效应管耗尽型N-MOS4电阻电阻器或固定电阻表示符号:R电阻电阻器或固定电阻表示符号:R电位器表示符号:VR,RP,W可调电阻表示符号:VR,RP,W电位器表示符号:VR,RP,W三脚消磁电阻表示符号:RT可调电阻表示符号:VR,RP,W二脚消磁电阻表示符号:RT压敏电阻表示符号:RZ,VAR热敏电阻表示符号:RT5光敏电阻CDS电容(有极性电容)表示符号:电容(有极性电容)表示符号:C电容(无极性电容)
电流表PA
电压表PV
有功电度表PJ
无功电度表PJR
频率表PF
相位表PPA
最大需量表(负荷监控仪)PM
功率因数表PPF
有功功率表PW
无功功率表PR
无功电流表PAR
声信号HA
光信号HS
指示灯HL
红色灯HR
绿色灯HG
黄色灯HY
蓝色灯HB
白色灯HW
连接片XB
插头XP
插座XS
端子板XT
电线,电缆,母线W
直流母线WB
插接式(馈电)母线WIB
电力分支线WP
照明分支线WL
应急照明分支线WE
电力干线WPM
照明干线WLM
应急照明干线WEM
滑触线WT
合闸小母线WCL
控制小母线WC
信号小母线WS
闪光小母线WF
事故音响小母线WFS
预告音响小母线WPS
电压小母线WV
事故照明小母线WELM
避雷器F
熔断器FU
快速熔断器FTF
跌落式熔断器FF
限压保护器件FV
电容器C
电力电容器CE
正转按钮SBF
反转按钮SBR
停止按钮SBS
紧急按钮SBE
试验按钮SBT
复位按钮SR
限位开关SQ
接近开关SQP
手动控制开关SH
时间控制开关SK
液位控制开关SL
湿度控制开关SM
压力控制开关SP
速度控制开关SS
温度控制开关,辅助开关ST
电压表切换开关SV
电流表切换开关SA
整流器U
可控硅整流器UR
控制电路有电源的整流器VC
变频器UF
变流器UC
逆变器UI
电动机M
异步电动机MA
同步电动机MS
直流电动机MD
绕线转子感应电动机MW
鼠笼型电动机MC
电动阀YM
电磁阀YV
防火阀YF
排烟阀YS
电磁锁YL
跳闸线圈YT
合闸线圈YC
气动执行器YPA,YA
电动执行器YE
发热器件(电加热)FH
照明灯(发光器件)EL
空气调节器EV
电加热器加热元件EE
感应线圈,电抗器L
励磁线圈LF
消弧线圈LA
滤波电容器LL
电阻器,变阻器R
电位器RP
热敏电阻RT
光敏电阻RL
压敏电阻RPS
接地电阻RG
放电电阻RD
启动变阻器RS
频敏变阻器RF
限流电阻器RC
光电池,热电传感器B
压力变换器BP
温度变换器BT
速度变换器BV
时间测量传感器BT1,BK
液位测量传感器BL
温度测量传感器BH,BM
1、电感:L
电感器用符号L表示,它的基本单位是亨利(H),常用毫亨(mH)为单位。电感器和电容器一样,也是一种储能元件,它能把电能转变为磁场能,并在磁场中储存能量。
2、二极管:D
晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
3、三极管:Q
晶体三极管常用作基本放大电路的连接,共有三个管脚,一般用Q表示。三极管有发射极,基极,集电极。
4、开关:S
开关负责掌控电路的通断,是电路安全中必不可少的器件,常用S表示。
5、电源:E
电源是电路连接中最重要的器件,有了电源,一个电路才可以正常工作,电源经常用E表示。
参考资料百度百科-电子元器件
