活塞环安装到缸(活塞环的注意事项?)
1.活塞环的注意事项?
活塞环长期在高温下工作，润滑条件差，随着磨损加剧，弹力逐渐减弱，端隙、侧隙将可能增大，气缸密封性变坏，容易出现窜油漏气的现象，使发动机油耗增多。使用经验表明，第一道气环磨损最大，一般第一道环的磨损比第二道环大50%~100%，因此活塞环的使用期限由第一道气环决定。发动机在三级保养时，应更换活塞环，以改善发动机的动力性和经济性。
(1)活塞环的作用
活塞环分为气环和油环，气环的作用是保证气缸内气体的密封，并将活塞上部热传给气缸壁，由冷却水或空气散发到大气中；油环的作用是用来刮掉气缸壁上多余的润滑油，防止机油上窜烧蚀，并使机油在气缸壁上分布均匀，改善活塞、活塞环和缸壁的润滑条件。
(2)活塞环损坏原因活塞环除磨损失效外，还有断裂损坏，主要是因为活塞环的侧隙、端隙过小使环卡断；发动机爆燃引起活塞强烈振动，造成活塞环断裂；以及小修或保养换环时缸肩未刮除撞断第一道环等。
(3)活塞环的选择
①更换时，应按照气缸的同一尺寸，选用与气缸、活塞相同级别的活塞环。
②活塞环除标准尺寸外，为适应气缸修理的需要，同活塞一样也有加大的修理尺寸。
(4)活塞环端隙、侧隙及背隙的检查
①端隙
即活塞环放在气缸内，在开口处呈现的间隙。端隙可防止活塞环受热膨胀后卡死在缸内，端隙的大小与气缸直径及车型有关，可按不同车型留不同的端隙。气缸内径为100mm时，第一道环的端隙一般为0.
25 ~0.
45mm，其余各道环的端隙可略小一些。检查端隙时，将活塞环平正地放入气缸内，用厚薄规测。若端隙大于规定尺寸应另选活塞环，小于规定尺寸应对环的一端加以锉修，锉修时应注意环口平整，锉后环外口应去毛刺，以防环的锋利造成拉缸。
②侧隙 即活塞环在环槽内的上下间隙，一般第一道环的侧隙为0.05 ~0. 09mm，其余各道环的侧隙为0. 03~0.
07mm。侧隙过大将影响活塞环的密封作用，过小将卡死在环槽内。检查时，可将环放入环槽内，用厚薄规测，如侧隙过小，可将活塞环放在有平板的砂布上研磨，但不允许加工活塞。
③背隙 即活塞环与活塞环槽底部的间隙，为了测量方便，通常以槽底深度与环厚之差来表示。气环一般应低于环槽边缘。0~0. 35mm，最大不得超过0. 80mm，以减少漏气窜油。如背隙小可车深活塞环槽，以防止环在缸内卡死。
一般检验活塞环侧隙和背隙的经验作法是将活塞环装入环槽内，应低于槽岸，用手拨动自如，无松旷感觉为适宜。
(5)活塞环漏光度的检验 活塞环必须与气缸壁处处贴合，以便有效地起到密封作用。为此，选配活塞环时，应进行漏光检验。检验时，将活塞环平放入气缸内，用一盖板盖住环的内圆，在气缸下部放入灯光，以观察活塞环与气缸壁的密合情况。要求活塞环达到以下几点标准。
①同一根环上漏光应不多于两处，总弧度不超过 90°，漏光间隙不应超过0. 30mm。
②当漏光间隙在0. 20mm以下时，其弧度允许放宽至120°。
③在至开口处两侧各30°范围内不允许漏光（端口附近易磨损漏气）。
在保养换环时，因气缸磨损失圆，一般不进行漏光检验。换环后，由于漏光度超过允许限度，在汽车初驶的300~500km范围内，会发生漏气和窜油现象，发动机动力明显降低。但行驶一定里程后，活塞环与气缸磨合好，发动机动力又恢复正常。
(6)活塞环的安装原则
①安装扭曲环时，应将内圆切槽向上，外圆切槽向下，不能装反；安装半梯形环时，梯形面向上；安装鼻形或锥形环时，应使鼻形或锥角向下，以免窜油。
②安装气环时，应注意检查环的端口两侧（或看使用说明书）是否有“特殊”标记，如有，则有标记的一面必须向上，不能装反。
③装组合油环时，先将衬环装入活塞环的油环槽内，并插入锁线，再将铸铁油环装入环槽内，衬环与油环开口错开180°即可。
使用经验表明，做好活塞环的更换，不但增强环与气缸的密封性，而且可避免活塞环不正常的磨损及损坏，同时提高了发动机的修理质量，延长其使用寿命。
2.活塞环安装都有哪些注意事项?
活塞环的工作表面不得有刻痕、擦伤、剥落，外圆柱面和上下端面应有—定的光洁度，曲度偏差不应大于0.02—0.04毫米，环在槽中的标准下沉量不得超过0.15-0.25毫米，活塞环的弹力、间隙符合规定。此外，还应检查活塞环的漏光度，即将活塞环平放在气缸内，在活塞环下边放一个小灯炮，上面放一块遮光板，然后观察活塞环与气缸壁之间的漏光缝隙，由此可知活塞环与气缸壁的接触是否良好。在一般情况下，用厚薄规测量活塞环漏光缝不应超过0.03毫米。连续漏光缝的长度不应大于气缸直径的1/3，若干处漏光缝隙长度不应大于气缸直径的1/3，若干漏光总长度不应超过气缸直径的1/2，否则，应更换。
标记规定：
活塞环标记GB/T1149.1—94规定：所有要求有安装方向的活塞环应在上侧面，即接近燃烧室的侧面加以标志。在上侧面标志的环包括：锥面环、内倒角、外切台环、鼻形环、楔形环和要求安装方向的油环，环的上侧面均有标记。
安装活塞环时应注意：
1）活塞环平装入气缸套内，接口处要有一定的开口间隙。
2）活塞环应装在活塞上，在环槽中，沿高度方向要有一定的边间隙。
3）镀铬环应装在第一道，开口不要对着活塞顶部的涡流凹坑方向。
4）各活塞环开口在互相错开120℃，均不准对着活塞销孔。
5）锥形断面活塞环，安装时锥面应向上。
6）一般扭转环安装时，倒角或切槽应向上；锥面反扭转环安装时，仍保持锥面向上。
7）安装组合环时，应先装轴向衬环，再装扁平环和波形环。波形环上、下各装一片扁平环，各环开口应相互错开。
材料功能：
1、耐磨性；
2、贮油性；
3、硬度；
4、耐蚀性；
5、强度；
6、耐热性；
7、弹性；
8、切削性能。
其中尤以耐磨性及弹性最重要。大功率柴油机活塞环材料主要有灰铸铁、球墨铸铁、合金铸铁、蠕墨铸铁。

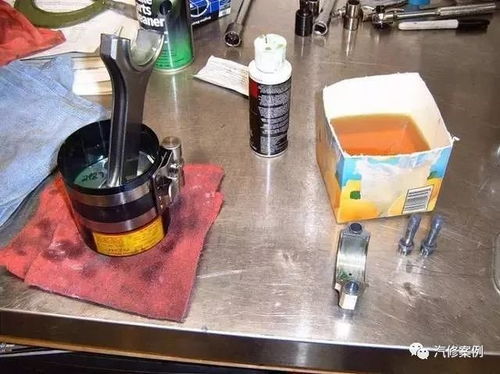

活塞连杆组装配，柴油发电机活塞连杆组装配的几大要点如下：
一、压装连杆铜套。安装连杆铜套时最好用压力机，也可借助虎钳进行，切忌用铁锤猛打；铜套上的油孔或油槽与连杆上的油孔要对正，以保证其润滑。
二、装配活塞及连杆。装配活塞及连杆时，应注意它们的相对位置和方向。
三、巧装活塞销。活塞销与销孔为过盈配合。安装时，应先将活塞放在水或机油中均匀加热至90℃~100℃，取出后，把拉杆放在活塞销座孔之间适当位置，然后将涂有机油的活塞销按既定方向装入活塞销孔和连杆铜套内。
四、活塞环的安装。安装活塞环时，要注意各环位置和顺序。
五、装入连杆组。
3.活塞环在安装时有什么注意事项
安装活塞环时应注意
1）活塞环平装入气缸套内，接口处要有一定的开口间隙。
2）活塞环应装在活塞上，在环槽中，沿高度方向要有一定的边间隙。
3）镀铬环应装在第一道，开口不要对着活塞顶部的涡流凹坑方向。
4）各活塞环开口在互相错开120℃，均不准对着活塞销孔。
5）锥形断面活塞环，安装时锥面应向上。
6）扭转环安装时，倒角或切槽应向上。
7）安装组合环时，应先装轴向衬环，再装扁平环和波形环。波形环上边装两片扁平环，下边装一片扁平环，开口应相互错开。

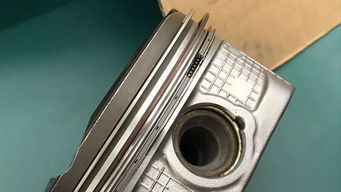

4.活塞环与活塞组装应该注意什么
安装步骤首先把衬环安装到活塞槽里面，它的开口没有特殊要求，可以随意放。
把其中的一道油环安装在衬环的下面，油环的开口可以任选一个位置做定位。但一般不会选在活塞销孔的上方。
把另一道油环安装在衬环的上面，另一道油环的开口要与第一道油环的开口对开180度角，不能重叠。安装第一道气环（碳环）时，要把有字的一面向上。
它的开口要与第一道油环的开口对开90度角。安装另一道气环（镀洛环）时，也要把有字的一面向上.它的开口要与第一道气环的开口对开180度角。
注意事项1）活塞环平装入气缸套内，接口处要有一定的开口间隙。2）活塞环应装在活塞上，在环槽中，沿高度方向要有一定的边间隙。
3）镀铬环应装在第一道，开口不要对着活塞顶部的涡流凹坑方向。4）各活塞环开口在互相错开120℃，均不准对着活塞销孔。
5）锥形断面活塞环，安装时锥面应向上。6）扭转环安装时，倒角或切槽应向上。
7）安装组合环时，应先装轴向衬环，再装扁平环和波形环。波形环上边装两片扁平环，下边装一片扁平环，开口应相互错开。
5.活塞环与活塞组装应该注意什么
安装步骤
首先把衬环安装到活塞槽里面，它的开口没有特殊要求，可以随意放。
把其中的一道油环安装在衬环的下面，油环的开口可以任选一个位置做定位。但一般不会选在活塞销孔的上方。
把另一道油环安装在衬环的上面，另一道油环的开口要与第一道油环的开口对开180度角，不能重叠。安装第一道气环（碳环）时，要把有字的一面向上。它的开口要与第一道油环的开口对开90度角。安装另一道气环（镀洛环）时，也要把有字的一面向上.它的开口要与第一道气环的开口对开180度角。
注意事项
1）活塞环平装入气缸套内，接口处要有一定的开口间隙。
2）活塞环应装在活塞上，在环槽中，沿高度方向要有一定的边间隙。
3）镀铬环应装在第一道，开口不要对着活塞顶部的涡流凹坑方向。
4）各活塞环开口在互相错开120℃，均不准对着活塞销孔。
5）锥形断面活塞环，安装时锥面应向上。
6）扭转环安装时，倒角或切槽应向上。
7）安装组合环时，应先装轴向衬环，再装扁平环和波形环。波形环上边装两片扁平环，下边装一片扁平环，开口应相互错开。
