故障现象 故障分析 排除方法 1. 指示灯不亮 整机无电 1. 变压器保险烧毁2. 刹车开关未打开 1. 更换保险丝2. 打开电源刹车开关 2. 指示灯不亮 能启动电机 指示灯泡烧毁 更换指示灯泡 3. 指示灯亮 能启动电机 但不能工作 1.电机保护开关跳掣2.主控接触器不良或烧毁3.电机烧毁 1. 打开开关2. 更换接触器3. 更换电机 4. 指示灯亮 能启动电机 但不能工作 1. 刀模设定开关打到水平位置锁住油路2. 电机 转向错误3. 工作开关接触不良线头脱落4. 电磁阀线圈烧毁5. 电磁阀阀芯卡住6. 行程调节手柄松 1.将刀模高定开关打到坚直方向2.将电机其中两相线对换接好3.检查线路接好线头4.更换线圈或整个电磁阀5.清洗阀芯6.重新设定刀模 5.不能工作能复位 电箱内J1继电器烧毁 更换继电器 6.能工作但不能复位 电箱内J3继电器烧毁 更换继电器 7工作压力不足 1. 裁料层过厚2. 刀模设定行程调得太低3. 过滤网堵塞4. 油泵损坏 1. 减少料层2. 调至适当位位置3. 清洗或更换过滤器4. 更换油泵 8漏油现象 油缸油封老发 高压油管接头松动 1.更换油封2.拧紧接头 9马达油泵出现噪音 1. 油泵转动胶粒磨损2. 过滤网堵塞3. 液压油损耗4. 油泵轴承损坏5. 油泵轴端油封老化6. 马达轴承损坏 1.更换胶粒2.清洗过滤网3.加足液压油4.更换轴承5.更换油封6.更换轴承 10速度减慢降低或上升后死机不能上升或下降 1.油缸密封圈老化2.电磁阀阀芯磨损严重3.压力油粘度降低4.主继电器接触不良5。

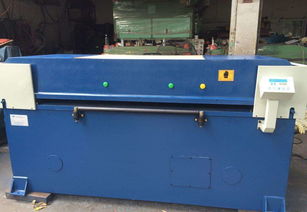

主路不能切换6.电磁阀卡死 1. 更换密封圈2. 更换电磁阀3. 更换压力油4. 检查线路5. 清冼阀体 ? 一、机器安装1.将机器水平固定在平整的水泥地面上,检查机器各部分零件是否完好牢固,线路是否畅通有效。2.清除上压板和工作台面上的污渍杂物。
3.往油箱注入68#或46#抗磨液压油,油面不得少于滤油网上方25mm.4.接入380V三相电源,按下油泵起动按钮,调整并保持电机转向与箭头方向一致。二、操作说明1.首先将裁断深度控制器(微调旋钮)左旋为零。
2.打开电源开关,按下油泵起动按钮,空载运转两分钟,观察系统是否正常。3.将推拉板,胶板,工件,刀模按先后顺序叠放在工作台中部。
4.对刀模(刀模设定)。①.松开对刀手柄,自然落底并锁紧。
②.开关右旋,准备试裁。③.双击绿色按钮,进行试裁,冲裁深浅由微调控制。
④.微调:转动微调按钮,左旋减浅,右旋加深。⑤.行程调节:旋转上升高度控制器,右旋行程增加,左旋行程减少了,行程可在50-200mm(或50-250mm)范围内自由调节,正常生产时以上压距离刀模顶部50mm左右行程为宜。
特别注意:每次更换刀模,工件或垫板时,须重新对刀设定行程,否则,会损坏刀模和垫板。安全事项:①、为确保安全,作业时严禁将手及身体其它部位伸进冲裁区域内,维修保养前必须关闭电源,并在冲裁区垫入木块或其它硬物,以防止泄压后上压板失控,造成意外人身伤害。
②、特殊情况下,需要上压板立即回升时,可按复位按钮即可,停止时,按下电源刹车按钮(红色按钮),整机系统立即停止运作。③、操作时必须双手击上压板上的两个按钮,不得随意改单手,或脚踏操作。
保养:经常保持机内的清洁,滤油网每月清洗一次,液压油每年换一次,工作前应注意检查机内的油位,当低于规定的液面时应补充与机内同一牌号的液压油,不得混合使用。裁料时,应把工件放在工作区的中央,以使机床各处受力均匀,从面延长机床的使用年限。
故障现象 故障分析 排除方法 1. 指示灯不亮整机无电 1. 变压器保险烧毁2. 刹车开关未打开 1. 更换保险丝2. 打开电源刹车开关 2. 指示灯不亮能启动电机 指示灯泡烧毁 更换指示灯泡 3. 指示灯亮能启动电机但不能工作 1.电机保护开关跳掣2.主控接触器不良或烧毁3.电机烧毁 1. 打开开关2. 更换接触器3. 更换电机 4. 指示灯亮能启动电机但不能工作 1. 刀模设定开关打到水平位置锁住油路2. 电机 转向错误3. 工作开关接触不良线头脱落4. 电磁阀线圈烧毁5. 电磁阀阀芯卡住6. 行程调节手柄松 1.将刀模高定开关打到坚直方向2.将电机其中两相线对换接好3.检查线路接好线头4.更换线圈或整个电磁阀5.清洗阀芯6.重新设定刀模 5.不能工作能复位 电箱内J1继电器烧毁 更换继电器 6.能工作但不能复位 电箱内J3继电器烧毁 更换继电器 7工作压力不足 1. 裁料层过厚2. 刀模设定行程调得太低3. 过滤网堵塞4. 油泵损坏 1. 减少料层2. 调至适当位位置3. 清洗或更换过滤器4. 更换油泵 8漏油现象 油缸油封老发高压油管接头松动 1.更换油封2.拧紧接头 9马达油泵出现噪音 1. 油泵转动胶粒磨损2. 过滤网堵塞3. 液压油损耗4. 油泵轴承损坏5. 油泵轴端油封老化6. 马达轴承损坏 1.更换胶粒2.清洗过滤网3.加足液压油4.更换轴承5.更换油封6.更换轴承 10速度减慢降低或上升后死机不能上升或下降 1.油缸密封圈老化2.电磁阀阀芯磨损严重3.压力油粘度降低4.主继电器接触不良5。
主路不能切换6.电磁阀卡死 1. 更换密封圈2. 更换电磁阀3. 更换压力油4. 检查线路5. 清冼阀体 ? 一、机器安装1.将机器水平固定在平整的水泥地面上,检查机器各部分零件是否完好牢固,线路是否畅通有效。2.清除上压板和工作台面上的污渍杂物。
3.往油箱注入68#或46#抗磨液压油,油面不得少于滤油网上方25mm.4.接入380V三相电源,按下油泵起动按钮,调整并保持电机转向与箭头方向一致。二、操作说明1.首先将裁断深度控制器(微调旋钮)左旋为零。
2.打开电源开关,按下油泵起动按钮,空载运转两分钟,观察系统是否正常。3.将推拉板,胶板,工件,刀模按先后顺序叠放在工作台中部。
4.对刀模(刀模设定)。①.松开对刀手柄,自然落底并锁紧。
②.开关右旋,准备试裁。③.双击绿色按钮,进行试裁,冲裁深浅由微调控制。
④.微调:转动微调按钮,左旋减浅,右旋加深。⑤.行程调节:旋转上升高度控制器,右旋行程增加,左旋行程减少了,行程可在50-200mm(或50-250mm)范围内自由调节,正常生产时以上压距离刀模顶部50mm左右行程为宜。
特别注意:每次更换刀模,工件或垫板时,须重新对刀设定行程,否则,会损坏刀模和垫板。安全事项:①、为确保安全,作业时严禁将手及身体其它部位伸进冲裁区域内,维修保养前必须关闭电源,并在冲裁区垫入木块或其它硬物,以防止泄压后上压板失控,造成意外人身伤害。
②、特殊情况下,需要上压板立即回升时,可按复位按钮即可,停止时,按下电源刹车按钮(红色按钮),整机系统立即停止运作。③、操作时必须双手击上压板上的两个按钮,不得随意改单手,或脚踏操作。
保养:经常保持机内的清洁,滤油网每月清洗一次,液压油每年换一次,工作前应注意检查机内的油位,当低于规定的液面时应补充与机内同一牌号的液压油,不得混合使用。裁料时,应把工件放在工作区的中央,以使机床各处受力均匀,从面延长机床的使用年限。
1、油管接头需锁紧不可有漏油现象,油管于作动时不可使油管产生摩擦,以防破损。
2、欲拆油管时,应于压板底部放置垫块,使压板下降至垫块外,以防循环油大量漏出。
3、注意电机应完全停止无压力之下,才能拆油压系统零件。
4、油箱液压油约使用2400小时必须更换,尤其是新机的第一次用油约在2000小时更换最好。新机安装或换油后约使用500小时必须清洗滤油网,或感觉油泵噪音加大时必须清洗。每当更换液压油时必须彻底将油箱清洗干净,液压油应高出滤油网最少30mm,但不可装满油箱,应为油箱高度的2/3至3/4。
5、应随时保持电器零件清洁。
6、每天下班前应清理机器,经愈长时间愈难清理,顺便检查螺钉是否松动,以便锁紧。
7、若机器不操作时,尽可能将电机停止。
8、每处滑动位置应每星期加油一次。
