1)应根据砌体结构体系
砌体类型结构或构件的受力或稳定要求,以及其他功能或构造要求,在墙体中的规定部位设置现浇混凝土构造柱;
2)对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱:
(copy1)墙体的两端,
(2)较大洞口的两侧,
(3)房屋纵横墙交界处,
(4)构造柱的间距,当按组合墙考虑构造柱受力时,或考虑构造柱提高墙体的稳定性时,其间距不宜大于4M,其他情况不宜大于墙高的1,5——2倍及6M,或按有关的规范执行,
(5)构造柱应与圈梁有可靠的连接;
3)下列情况宜设构造柱:
(1)受力或稳定性不足的小墙垛,
(2)跨度较大的梁下墙体的厚度受限制时,于梁下设置,
(3)墙体的高厚比较大如自承重墙或风荷载较大时,可在墙的适当部位设置构造柱,以形成带壁柱的墙体满足高厚比和承载力的要求,此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离与此同zhidao时与构造柱截面宽度之比不宜大于30,构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定,和梁没有太大关系。
为了加强墙体的稳定性,在地震设防地区除了限制房 屋的总高度和横墙间距、规定砂浆强度等级、设置圈梁之外,必 要时可在墙中设置钢筋混凝土构造柱。
构造柱必须与墙体和 圈梁紧密连接,钢筋混凝土构造柱可以不单独设置基础,但应 伸入室外地面下500mm,或铺固于浅于500mm的基础圈梁内。 构造柱的截面不应小于240mm x 180mm,纵向钢筋的直径和箍 筋的间距应根据设防烈度选定,在柱的上下端箍筋宜适当加 密,房屋四角的构造柱可适当加大截面及配筋。

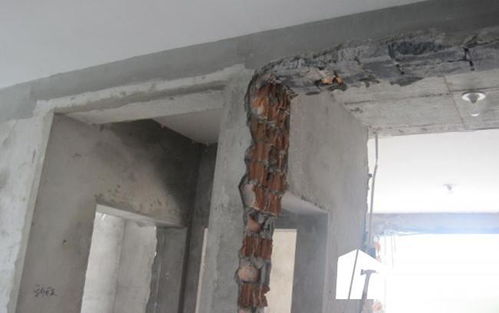

构造柱与墙体 连接处宜炮成马牙槎,并应沿墙高每隔500mm设26拉结钢筋,每边伸入墙内不宜小于1m。
构造柱的施工顺序如下:绑扎钢筋—砌砖墙(放水平拉结筋)—支模板—浇筑混凝 土—拆除模板。

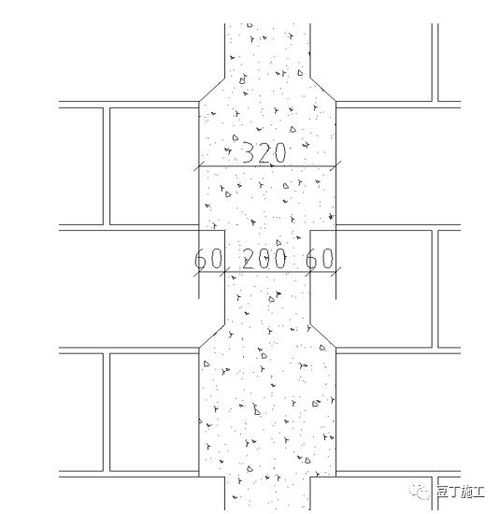

1) 在砌第一皮马牙槎时应先退后进,以保证柱脚为大断 面。当马牙槎的齿深为120mm时,其上口可采用第一皮进 60mm,第二皮进120mm的方法,以保证上角密实。

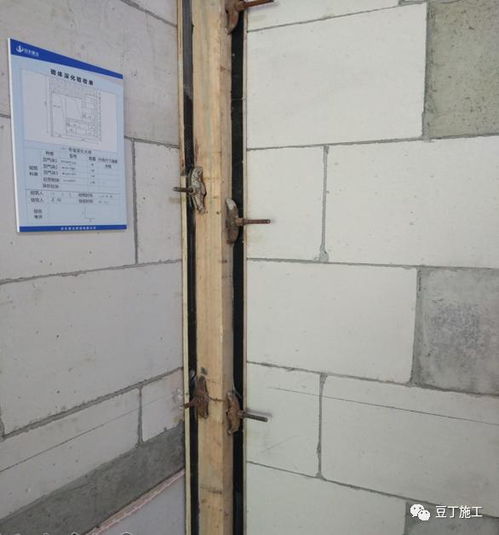

3) 两侧模板应与墙面严密贴紧,支撑(栏杆)牢靠;缝 隙要堵塞好,以防漏浆。4) 在支模前要对构造柱位置内的砂浆及杂物清理干净。
为了便于清扫,支模时可在底部留出清扫口。对独立构造柱模 板要加稳定支撑。
5) 浇筑混凝土时,应注意振动棒不要直接碰到砖墙,严 禁通过砖墙传震。
1)应根据砌体结构体系。
砌体类型。结构或构件的受力或稳定要求,以及其他功能或构造要求,在墙体中的规定部位设置现浇混凝土构造柱(环球网校结构工程师频道提供构造柱复习资料); 2)对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱: (1)墙体的两端; (2)较大洞口的两侧; (3)房屋纵横墙交界处; (4)构造柱的间距,当按组合墙考虑构造柱受力时,或考虑构造柱提高墙体的稳定性时,其间距不宜大于4M,其他情况不宜大于墙高的1,5--2倍及6M,或按有关的规范执行; (5)构造柱应与圈梁有可靠的连接; 3)下列情况宜设构造柱: (1)受力或稳定性不足的小墙垛; (2)跨度较大的梁下墙体的厚度受限制时,于梁下设置; (3)墙体的高厚比较大如自承重墙或风荷载较大时,可在墙的适当部位设置构造柱,以形成带壁柱的墙体满足高厚比和承载力的要求,此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30,构造柱的配筋应满足水平受力的要求。
1、构造柱能够提高砌体的受剪承载力10%~30%左右,提高幅度与墙体高宽比、竖向压力和开洞情况有关; 2、构造柱主要是对砌体起约束作用,使之有较高的变形能力; 3、构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。 由于钢筋混凝土构造柱的作用主要在于对墙体的约束,构造上的截面不必很大,但需与各层纵横墙的圈梁或现浇板连接,才能发挥作用。
为保证钢筋混凝土的构造柱的施工质量,构造柱需有外露面。一般利用马牙茬外露即可。
一、灰砂砖房屋应按表4.3.1的规定设置钢筋混凝土灰砂砖房屋构造柱、构造框架。 设置要求见表4.3.1构造柱或构造框架。
二、构造柱和圈梁的截面尺寸和其他构造措施应按《建筑抗震设计规范》(GBJ11-89)的有关规定采用。
三、构造框架中柱的设置应符合下列要求:
1、当房屋基础为混凝土条形基础时,柱必须从基础开始 (图4.3.3-1);当基础为砖或毛石基础时,柱必须从室外地坪以下0.5m开始,且应设置纵、横墙拉通的地圈梁(图4.3.3-2)。
2、构造框架柱的截面尺寸不应小于240mm*240mm,纵向钢筋不宜小于4Φ14,箍筋不应小于Φ6,间距不应大于200mm,房屋外墙阳角的构造框架柱可适当加大截面和配筋。
3、其他构造措施应符合《建筑抗震设计规范》(GBJ11-89)的有关规定。 注:α≥1/6层高且大于等于450mm。
四、构造框架中的圈梁设置应符合下列要求:
1、按表4.3.1设置构造框架的结构,必须在房屋的每个楼层设置圈梁,H沿房屋的纵横墙拉通,屋盖处必须采用现浇钢筋混凝土圈梁。
2、圈梁的截面尺寸不应小于240mm*180mm,圈梁的主筋不应小于4Φ6,箍筋不应小于直径6,间距不应大于200mm。
3、采用现浇钢筋混凝土楼盖时,应利用伸入纵横墙的板带形成圈梁,其截面及配筋同本条二的规定。
4、圈梁的其他构造措施应符合《建筑抗震设计规范》(GBJ11-89)的有关规定。
五 、构造框架中柱和圈梁的连接应符合下列要求:
1、柱与圈梁相交的节点应加密柱的箍筋,加密范围在圈梁上下不小于1/6层高和450mm,加密部分的箍筋间距不应大于100mm。
2、柱和圈梁必须有可靠的连接,柱内钢筋在顶层应锚入圈梁,圈梁的钢筋在穿过柱或锚入柱内,柱和圈梁钢筋的锚入长度不应小于35d和500mm(图4.3.5-1、图4.3.5-2),钢筋锚入长度范围内的箍筋间距不应大于100mm。 注:图中α≥1/6层高且大于等于450mm。
