业主、设计单位、承建单位和质量监督单位等参加图纸会审,以发现并解决设计中存在的差错、矛盾及易在施工中 产生模糊概念及在将来施工中可能存在的困难等问题,以避免施工中 造成不必要的损失。
作为配套工程的水电图纸,在会审时应注 意以下几点。

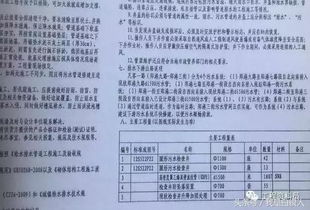

一、水电施工图是否齐全
核对图纸目录,看是否缺少施工图及其图纸中注 明的局部大样图或通用图。
二、水电施工图的统一
水电施工的系统图、平面图、大样图、通用图及引用图集的标准图 是不是统一。
三、水电施工图与土建施工图的统一
土建中建筑、结构图与水电安装图有无冲突、水电安装能否满足建筑结构要求。
四、水施图、电气图的统一协调。
给排水安装标高、电气桥架与弱电桥架的走向、消防排烟与暖通空调是否冲突,现行规范是否满足。
五、水电图纸中有无漏项工程
六、施工技术上面合理性建议提出
七、参加图纸会审的单位有无特殊要求。
建筑电气图纸从分类上讲主要由系统图和平面图组成,一些较大的项目还会有高低压配电柜的系统图; 从功能上讲可以分为强电与弱电两部分,其中弱电部分大致可以分为电视、电话、网络、安防、消防、智能控制、综合布线等细项; 会审工作其实把系统图与平面图相对照,好的施工图可以做到平面与系统完全一致;出现不一致的情况时就要向设计提出。
另外要查看平面图中各个电器的配置位置是否便于施工,如不能很方便地施工,也不是一份完美的设计图。再有就是要与其他专业对照一下相互的位置关系,如消火栓是否与配电箱位置重叠、散热器是否遮挡了插座、预留的抽油烟机电源是否与烟风道位置冲突、配电箱位置是否与结构柱或其他不可留洞的位置有冲突等等…… 一般情况下就是这样,不过也可以采取审图时发现了问题也不提出,便于在施工过程中提出设计变更的索赔 :) 详细的在这里无法表述,咱们可以私下探讨这些问题。
我也是一个新人,刚好前段时间帮忙审了一份电气图纸,在这分享下吧审图的要求是你必须对规范有一定的认识,我在这说一下目前的一些总结吧,有不对的地方,欢迎指正。
我帮忙审的是一份小区住宅图纸,审图主要是从设计的大方向去考虑的,主要是供配电方案方面,至于细节问题,可以暂时不做考虑。1 负荷计算的审查,可以通过计算单去审查其容量是否满足要求2 变压器的选取方面,包括容量和数量,可以参照当地供电局的要求尽可能选择大容量变压器,这样可以尽量减少变压器台数和综合电房数量;同时规范要求变压器的负载率以≤85%为宜,这也是一个参考指标;3 电线电缆的使用选择,规范要求不同类型的工程需要使用不同的电线电缆,可以根据规范最低要求选取符合要求的最低标准线缆,以节省成本;另一方面就是线缆的截面,根据实际使用情况和未来发展预留情况去选取。
4 验证各功能间的照明是否满足要求,验证空调容量等,这个可以粗糙验算。5 弱电消防接地防雷什么的必须要满足规范要求,这个基本就是查漏补缺,没什么好说的还有一些别的就不具体罗列的,多做几次,相信很快就熟悉了。
我也还在不断熟悉着呢。
我也是一个新人,刚好前段时间帮忙审了一份电气图纸,在这分享下吧审图的要求是你必须对规范有一定的认识,我在这说一下目前的一些总结吧,有不对的地方,欢迎指正。
我帮忙审的是一份小区住宅图纸,审图主要是从设计的大方向去考虑的,主要是供配电方案方面,至于细节问题,可以暂时不做考虑。1 负荷计算的审查,可以通过计算单去审查其容量是否满足要求2 变压器的选取方面,包括容量和数量,可以参照当地供电局的要求尽可能选择大容量变压器,这样可以尽量减少变压器台数和综合电房数量;同时规范要求变压器的负载率以≤85%为宜,这也是一个参考指标;3 电线电缆的使用选择,规范要求不同类型的工程需要使用不同的电线电缆,可以根据规范最低要求选取符合要求的最低标准线缆,以节省成本;另一方面就是线缆的截面,根据实际使用情况和未来发展预留情况去选取。
4 验证各功能间的照明是否满足要求,验证空调容量等,这个可以粗糙验算。5 弱电消防接地防雷什么的必须要满足规范要求,这个基本就是查漏补缺,没什么好说的还有一些别的就不具体罗列的,多做几次,相信很快就熟悉了。
我也还在不断熟悉着呢。

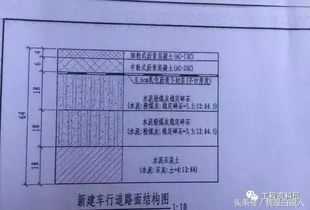

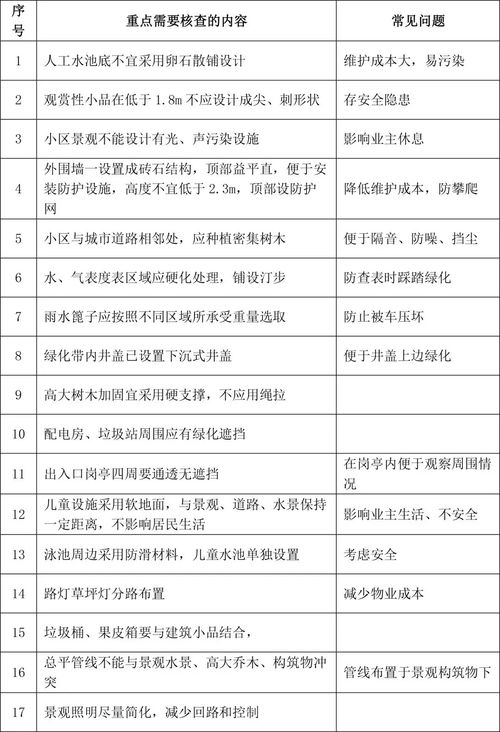

图纸会审应根据工程性质与内容决定。
但一般应:A 审核要点设计图纸与说明是否齐全;总平面图与施工图的几何尺寸、平面位置、高程是否一致,各施工图之间的关系是否相符,预埋件是否表示清楚;与现行规范、规程有无矛盾,是否经济合理;防火要求是否满足,有无公安消防部门的审批意见;施工安全是否有保证;室内外管线排列位置、高程是否合理;设计图纸的要求与施工现场能否保证施工需要;对完善设计和施工方案的建议。2)专业审查A .各单位在设计交底的基础上,应分别组织有关人员分专业、分工种细读文件,进一步吃透设计意图,质量标准及技术要求;B .针对本专业的审查内容,详细核对图纸、提出问题,确定会审重点。
3)内容会审A .各单位在专业审查的基础上组织各专业技术人员一起讨论、分析、核对各专业间的图纸,检查相互之间有无矛盾、漏项;B .提出处理、解决的方法或建议;C .将提出的问题及建议分别整理成文,监理内部的和施工承包方的应在会审前由监理方汇总后及时提交给设计承包方,以便设计承包方在图纸会审前有所准备。4)正式会审A .施工图会审由总监理工程师发联系单通知业主、设计承包方、施工承包方,指明具体时间、会议地点、会审内容;B. 根据会审内容由总监理工程师或监理工程师组织施工图审查会议,并指定记录员;D. 对于图纸交付比较齐全的项目,宜按大会→分组→大会的审查形式。
首先由设计方解答监理方(包括施工方)提交的问题或建议及一些综合性问题。然后专业分组由设计承包方解答各专业提出的问题或对问题的共同协商解决。
最后大会由设计承包方解答或共同协商解决在分组审查中提出的专业交叉或其它新的问题。E. 记录员(监理方)整理会议记录并形成施工图会审记要,经与会单位(必要时相关专业人员)会签后由总监理工程师批准并分发到各有关单位。
会审记要应附施工图审查问题清单;F. 需要由设计承包方变更和完善的,由设计承包方与业主联系解决,监理负责督促和检查;G. 对小型项目或分项分部项目,施工图会审可与设计交底结合起来进行;。
