电源滤波器接线要(电源滤波器在安装的时候有什么注意事项?)

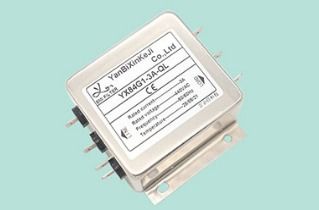

1.电源滤波器在安装的时候有什么注意事项?
电源滤波器安装注意事项：1、不能将线缆捆扎在一块一般来说，在电子设备或系统内安装电源滤波器时要注意的是，在捆扎设备电缆时，千万不能把滤波器（电源）端和（负载）端的电线捆扎在一起，因为这无疑加剧了滤波器输入输出端之间的电磁耦合，严重破坏了滤波器和设备屏蔽对EMI 信号的抑制能力。
2、要尽量避免使用长接地线电源滤波器输出端连接变频器或电机的接线长度不超过30厘米为宜。因为过长的接地线意味着大大增加接地电感和电阻，它会严重破坏滤波器的共模抑制能力。
较好方法是，用金属螺钉与星形弹簧垫圈把滤波器的屏蔽牢牢地固定在设备电源入口处的机壳上。3、电源滤波器输入线、输出线必须拉开距离电源滤波器输入线、输出线必须拉开距离，切忌并行，以免降低滤波器效能。
4、电源滤波器外壳与机箱壳必须良好接触变频器专用滤波器金属壳与机箱壳必须保证良好面接触，并将接地线接好。5、电源滤波器的连接线宜选用双绞线电源滤波器的输入、输出连接线以选用屏蔽双绞线为佳，它可有效消除部分高频干扰信号。
2.电源滤波器输出输入是怎么接线的
L1为共模电感，上下为一对共模电感线圈，这两个线圈绕在同一铁芯上，匝数和相位都相同（绕制反向）。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当有电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
Y电容是分别跨接在电力线两线和地之间（L-E,N-E）的电容，一般是成对出现，如图Y1和Y2，基于漏电流的限制，Y电容值不能太大，一般是nF级，Y电容抑制共模干扰。
扩展资料
电源滤波器主要参数
①工作电压：滤波器能安全工作的稳定电压。单相电的滤波器的工作电压一般为 250V ，而三相电的工作电压为 420V ;
②插入损耗 ：由于电源滤波器串接电网和设备电源线之间，而电源滤波器作为一种无源网络，势必造成电压的跌落，这就导致由电源滤波器引起的插入损耗。 因此，滤波器的插入损耗 A通常是在设备不工作时用 50Ω 的电阻为测量，然后作出衰减曲线，对于不同的干扰源和具体设备，实际的损耗曲线可能会存在较大的差异，因此，一个滤波器是否能有效地抑制具体电网上的干扰，要经过实际测量后才能断定。，从而选择出适合自己的滤波器；
③工作电流 ：允许的工作电流和工作温度有一定的关系，一般的滤波器只给出室温（ 20 ℃ ）下的值，有时也给出某个较高温度（ 40 ℃ 或 45 ℃ ）下的值，参数可参照实际实物；
④漏电流 ：由于在相线和零线之间有X2电容器存在，当电源接通时，电流就会通过电容器流入地端，这就导致漏电流的存在。出于安全考虑和其它目的，漏电流必须降至安全值，详细可参看国标允许的最大漏电流；
⑤工作温度：凡是设备都会有相应的环境工作温度，只有在规定的问答范围内使用才能发挥出良好的性能。

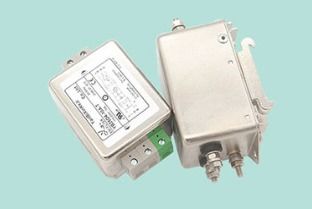

3.电源滤波器的接法
电源滤波器的输入和输出分别在机箱金属面板的两侧，直接安装在金属面板上，使接触阻抗最小，并且利用机箱的金属面板将滤波器的输入端和输出端隔离开，防止高频时的耦合。滤波器与机箱面板之间最好安装电磁密封衬垫（在有些应用中，电磁密封衬垫是必须的，否则接触缝隙会产生泄漏）。
使用这种安装方式时，滤波器的滤波效果主要取决于滤波器本身的性能，当滤波器本身的性能较差（主要指高频性能），不值得用这种安装方式（因为并不能提高滤波器的滤波效果）。
军用设备中经常使用这种安装方式，否则可能不能满足辐射发射的限制。
民用设备，虽然电磁兼容标准的要求较松，但是，有些场合对射频泄漏的限制很严格（例如与高灵敏度接收机一起工作的设备），也要采用这种安装方式。
TEMPEST设备毫无例外地采用这种滤波方式，因为在这个应用场合，需要滤波的有效频率达到1GHz。这里使用的滤波器内用穿心电容做共模滤波电容，并有良好的内部隔离措施。 许多产品为了降低成本，将滤波器直接安装在线路板上。这种方法从直接成本上看有些好处，但是，实际的费效比并不高。因为高频干扰会直接感应到滤波电路上的任何一个部位，使滤波器失效。因此，这种方式往往仅适合于干扰频率很低的场合。
如果设备使用了这种滤波方式（有些电源上就安装了滤波电路），一种补救措施是：在电源线入口处安装一只共模滤波器，这个滤波器可以仅对共模干扰有抑制作用。因为，空间感应到导线的上的干扰电压都是共模形式。电路可以有一个共模扼流圈、两只共模滤波电容构成。如果用穿心电容，可以获得非常理想的滤波效果。但要注意，这里的共模电容容量与原来的相加，可能导致漏电流超标。
说明：这种将滤波器分成线路板上和端口处两部分的方法具有很高的费效比，在对成本控制很严，而对干扰抑制要求较高的场合，可以考虑这个方法。
4.
电源滤波器就是对电源线中特定频率的频点或该频点以外的频率进行有效滤除的电器设备。电源滤波器的功能就是通过在电源线中接入电源滤波器，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。
利用电源滤波器的这个特性，可以将通过电源滤波器后的一个方波群或复合噪波，变成一个特定频率的正弦波。
大功率电源的滤波器如Satons、UBS、变频器等将会产生大量谐波电流，这类滤波器需采用有源电力滤波器APF。APF可对2~50次谐波电流进行滤除。
电源滤波器的目的是在抑制电磁噪声，噪声的影响可分为以下二种：
发射（Emissions）：是要将由设备产生，影响电源或其他设备的噪声降到法规（例如FCC part 15）允许值以下，例如由开关电源产生的噪声。
抗扰（Immunity）：是要将进入设备的噪声降低到不会使设备出现异常动作的程度，例如用在广播电台发射设备中的仪器。
电源滤波器要抑制的噪声可分为以下的二种：
共模：在二条（或多条）电源线都相同的噪声，可视为电源线对地的噪声。
差模：电源线和电源线之间的噪声。
同一个电源滤波器对于共模噪声及差模噪声的抑制能力会有所不同，一般会用频率对应抑制量（以分贝表示）的频谱来说明。
5.电源滤波器在使用时有哪些要注意的
电源滤波器使用注意事项：“干净地”：如果决定使用板上滤波器，在布线时就要注意在电缆端口处留出一块“干净地”，滤波器和连接器都安装在“干净地”上。
通过之前讨论，可知信号地线上的干扰是十分严重的。如果直接将电缆的滤波电容连接到这种地线上，会造成严重的共模辐射问题。
为了取得较好的滤波效果，必须准备一块干净地。并与信号地只能在一点连接起来，这个流通点称为“桥”，所有信号线都从桥上通过，以减小信号环路面积。
并排设置：同一组电缆内的所有导线的未滤波部分在—起，已滤波部分在一起。否则，一根导线的耒滤波部分会将另一根导线的已滤波部分重新污染9使电缆整体滤波失效。
靠近电缆：滤波器与面板之间的导线的距离应尽量短。必要时，使用金属板遮挡一下，隔离近场干扰。
与机箱接：安装滤波器的干诤地要与金属机箱可靠地搭接起来，如果机箱不是金属的，就在线路板下方设置一块较大的金属板来作为滤波地。
6.三相电源滤波器作单相用接线方法
三相电机改单相电机工作电容的计算公式： C=1950I/Ucos∮（UF） 式中：I 为电动机额定电流（你的电机为4.4A）,U 为单相电源电压， cos∮为电机功率因数，单 相取0.65, 1950为常数； 当计算出工作电容后，起动电容为工作电容的1—4倍， 经计算2.2KW电机的工作电容是：60UF；你才用12UF当然转速很低， 启动电容为120UF（如不是带负载启动，也可不用，但启动慢） 三相电机由于改为单相运行其功率会减少30%，即（380-220）I ， 希望能帮到你，记得加分啊。
