测电动机的绝缘的(如何测量电机绝缘)

1.如何测量电机绝缘

测量电机绝缘主要分两种，一种是绕组对地绝缘，还有就是绕组相间绝缘。都是使用兆欧表（摇表）测量。

另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。

测量绕组对地绝缘时，要把电机的接线全都拆 掉。 先检查摇表的好坏，做开路、短路试验。摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。 三个绕组要分别测量 三次 ，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。

相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。 最低要求是每伏一K ，即；1K / V 380V的电机是380K。 一般要大于0.5兆。

层间绝缘使用万用表测量，就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

2.测量电气设备的绝缘电阻,应注意哪些事项

绝缘电阻表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。使用前要做好以下准备：

(1)测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

(2)对可能感应高压电的设备，必须消除这种可能性后，再能进行测量。

(3)被测物表面要清洁，减小接触电阻，确保测量结果的正确性。

(4)测量前要检查绝缘电阻表是否处于正常工作状态，主要检查其“0”和“∞”两点。即摇动手柄，使电机达到额定转速，绝缘电阻表在短路时应指在“0”位置，开路时应指在“∞”位置。

(5)绝缘电阻表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

做好上述准备工作就可正式进行测量了。在测量时，还要注意绝缘电阻表的正确接线，否则将引起不必要的误差甚至错误。

绝缘电阻表的接线柱共有三个：一个为“L”（线端），一个为“E”（地端），再一个为“G”（屏蔽端，也叫保护环）。一般被测绝缘电阻都接在“L”、“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不再流过绝缘电阻表的测量机构（动圈）。这样就从根本上消除了表面漏电流的影响，特别应该注意的是在测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面不干净时，其表面的漏电流很大。为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外加一个金属屏蔽环，与绝缘电阻表的“G”端相连。

当用绝缘电阻表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反。正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽接被测设备的绝缘部分。如果将“L”和“E”接反了，“G”将失去屏蔽作用而给测量带来很大误差。另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当绝缘电阻表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量结果带来较大误差。

由此可见，要想准确地测量出电气设备等的绝缘电阻，必须对绝缘电阻表进行正确的使用，否则，将失去测量的准确性和可靠性

3.如何测量电机的绝缘电阻

电动机绝缘测量方法及注意事项 电机绝缘电阻测量一般分为三个部分：电机绕组对地绝缘测量、电机绕组相间绝缘测量和电机外绕组层间（匝间）绝缘测量，用型兆欧表测量绕组对地绝缘和绕组相间绝缘，用万用表测量外绕组层间（匝间）绝缘。

在介绍电机绝缘测量方法之前首先介绍所要用到的仪表（兆欧表）的基本知识及兆欧表使用方法，只有正确使用兆欧表才能取得准确的电机绝缘电阻测试数据。兆欧表接线须知 在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个：一个为“L”即线端，一个“E”即为地端，再一个“G”即屏蔽端（也叫保护环），一般被测绝缘电阻都接在“L”和“E”端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构（动圈）。

这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮“G”，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的“G”端相连。 当用兆欧表摇测电器设备的绝缘电阻时，一定要注意“L”和“E”端不能接反，正确的接法是：“L”线端钮接被测设备导体，“E”地端钮接地的设备外壳，“G”屏蔽端接被测设备的绝缘部分。

如果将“L”和“E”接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经“L”流进测量线圈，使“G”失去屏蔽作用而给测量带来很大误差。另外，因为“E”端内部引线同外壳的绝缘程度比“L”端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，“E”端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当“L”与“E”接反时，“E”对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。

兆欧表使用方法及注意事项 兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。1、测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。

2、测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。3、对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

4、被测物表面要清洁，减少接触电阻，确保测量结果的正确性。5、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

6、测量时必须正确接线。兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。7、摇动兆欧表后，各接线柱之间不能短接，以免损坏。

8、兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。9、摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

10、摇动兆欧表后，时间不要久。11、转速大约120r/min时，指针所指读数即为绝缘电阻值。

由此可见，要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性。做好上述准备工作后就可以进行测量了。

正确掌握兆欧表使用及接线后，下面分别介绍电机绕组对地绝缘电阻测量、电机绕组相间绝缘电阻测量和电机外绕组层间（匝间）绝缘电阻测量方法。电机绕组对地绝缘测量1、测量电机绕组对地绝缘时，要把电机的接线全都拆掉。

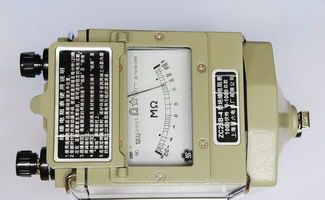

2、检查ZC25-3型兆欧表的好坏，做开路、短路试验。3、摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。

三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。电机绕组相间绝缘测量 相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。

最低要求是每伏一千欧姆，即1kΩ/V。380V的电机是380kΩ。

一般要求电机相间绝缘电阻>0.5MΩ。电机绕组层间（匝间）绝缘电测量 电机绕组层间（匝间）绝缘测量要使用万用表测量。

就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

采用500V兆欧表（俗称的摇表），先测绕组对机壳的绝缘电阻值，数值越大越好；测量绕组之间的绝缘电阻值（需要把3个绕组的接线拆开，然后两两分别测量），也是数值越大越好。测量的绝缘电阻值为0或者小于0.4MΩ就说明绝缘。
