(一)系统设计问题1、水泵在系统的设计位置:一般而言,冷冻水泵应设在冷水机组前端,从末端回来的冷冻水经过冷冻水泵打回冷水机组;冷却水泵设在冷却水进机组的水路上,从冷却塔出来的冷却水经冷却水泵打回机组;热水循环泵设在回水干管上,从末端回来的热水经过热水循环泵打回板式换热器。
2、冷却塔上的阀门设计:2、1冷却塔进水管上加电磁阀(不提倡使用手动阀)2、2管泄水阀应该设置于室内,(若放置在室外,由于管内有部分存水,冬天易冻)3、电子水处理仪的安装位置 放置于水泵后面,主机前面。4、过滤器前后的阀门 过滤器前后放压力表。
5、水泵前后的阀门5、1水泵进水管依次接:蝶阀-压力表-软接5、2水泵出水管依次接:软接-压力表-止回阀-蝶阀6、分集水器6、1分集水器之间加电动压差旁通阀和旁通管(管径一般取DN50)6、2集水器的回水管上应设温度计。7、各种仪表的位置:布置温度表,压力表及其他测量仪表应设于便于观察的地方,阀门高度一般离地1.2-1.5m,高于此高度时,应设置工作平台。
8、机组的位置:两台压缩机突出部分之间的距离小于1.0m,制冷机与墙壁之间的距离和非主要通道的距离不小于0.8m, 大中型制冷机组(离心,螺杆,吸收式制冷机)其间距为1.5-2.0m。制冷机组的制冷机房的上部最好预留起吊最大部件的吊钩或设置电动起吊设备。
(二)、水路设计问题点汇总 问题点一:水管的坡度要合理1、水平支、干管,沿水流方向应保持不小于0.002的坡度;2、机组水盘的泄水支管坡度不宜小于0.01。3、因条件限制时,可无坡度敷设,但管内流速不得小于0.25m/s。
问题点二:冷凝水干管的设计1、冷凝水应就近排放,一般排于卫生间地漏2、凝水干管的长度设计要考虑因坡降引起的高度,管两端高低落差距离不能大于吊顶高度 问题点三:选择合适的管路阀件1、立管与水平管连接处装调节阀3、水管路的每个最高点设排气装置(当无坡度敷设时,在水平管 水流的终点)3、立管最低处连接关断阀,便于维修立管4、水管的热力补偿可以利用弯头自然补偿,不足时也可加设膨胀补偿器。问题点四:水管布置1、立管在管道井内不宜乱放,宜靠墙靠角安放2、管道在水平面内禁止穿越楼梯、剪力墙、配电室等 问题点五:水管保温1 保温结构一般由保温层和保护层组成2 保温层厚度要根据热力计算确定,经验值可参考《民用建筑空调设计》P2793 保温材料可因地制宜,就近取材,应采用非燃或难燃材料,必须符合《建筑设计防火规范》。
问题点六:水力计算1 空调水系统各并联环路压力损失差额,不应大于15%;2 水管路比摩阻宜控制在100-300Pa/m,问题点七:水系统补水1 空调水系统补水应经软化水处理,仅夏天供冷的系统可采用电子水处理仪;2 系统补水量取系统水容量的2%3 补水点宜设在循环水泵的吸入段 (三)、末端设计中应注意的问题点:1.接风管的风盘的风口设计。1)第一个送风口与风盘的出风口的距离要适当;2)带有两个出风口的风盘送风管要变径;3)风盘的送风口与回风口距离要适当。
(≤5米)2.风机盘管的进出水管路设计。1)进出水管路为"上进下出";2)风盘与供回水干管的相对标高不小于200mm;3)进水管上依次接过滤器、闸阀、和软接;4)出水管上接软接、闸阀。
3.同型号风盘的出风口数量的确定 同型号风盘的出风口数量可视空调区域的不同而定。4.两个小包间共用一个风盘的气流组织 两个小包间共用一个风盘,每个包间可设一个出风口,两个包间的回风口可以通过串联接到风盘的回风口上。

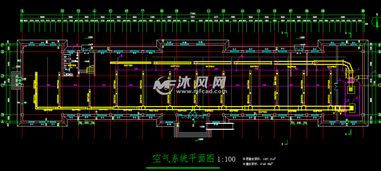

5.靠近窗口的风盘布置:为抵挡室外冷负荷渗透,风机盘管应该尽量靠近外墙、外窗布置。6.大空间的风机盘管的布置:在大空间布置风机盘管时,宜以“中间回风,两边送风”的气流组织 方式布置风盘,见附图1-6。
7.嵌入机的布置 嵌入机布置时离边墙的距离不得大于3米;诸如会议室、多功能厅等布置嵌入机时应该选用小冷量的多台机器,均匀布置。8.内机选型:大空间可选用嵌入机,长方形办公室最好选用卡式机9.风口选型 高空间不宜选用散流器送风(风不宜送达工作区),最好使用可调双层百叶送风口.10.回风箱的做法:空气处理机的回风设计:在回风处做比较大的回风箱,在回风箱一侧开回风口,该做法可调节气流,降低噪音),见附图1-7。
简介: 本文概述了大空间建筑空调系统设计的负荷特性、空调风量和换气次数、空调方式和气流组织及有关问题,并对空调的冷热源和节能问题进行了阐述。
关键字:大空间 负荷特性 气流组织 空调方式 节能 相关站中站: 空调节能资料大全 负荷计算技术专题 前言: 20世纪以来,随着人类生存和发展的需求,各国竞相建造了规模宏大的公共建筑电影院、剧场、体育馆、展览馆、空港航站楼、高层建筑内的中庭等的建筑内的建造越来越引起人们的兴趣和关注。 为了充分发挥这些建筑的功能,创造优质的环境,暖通空调技术必须也要不断的进步。
传统的大空间建筑体型结构、功能变化较少,工程上已积累了丰富的经验。现代的大空间建筑造型奇特,尺寸庞大,依靠传统的经验难以满足各方面的要求,需要借助计算机的模拟来进行设计预测。
下面对大空间建筑的空调设计做一简要概述。 一、大空间建筑的特征 (1)大空间高度高。
这是形成温度梯度的主要原因。 (2)大空间的外墙面积与地板面积之比大(图1)。
这形成了外界界面对室内空间的自然对流影响很大,冬季易在四周造成下降气流。 (3)居留区人均占有空间体积大(图1)。
从卫生角度看是良好的,可采用较小的换气次数。 (4)多功能的使用要求。
要求空调满足多环境,控制灵活 二、负荷特性 各种大空间建筑的符合因素所占的比例并不一样。图2表示了它们之间的差别。
三、空调风量和换气次数 空调风量的确定因素可按:1。冷热负荷的处理要求;2。
室内清洁度的保持;3。换气次数的确保;4。
满足法规的要求。1、2、3三者是通过常规计算可确定,但3项有时缺少实践的经验作依据。
对于常规的电影院、会堂,人均容积比较一致。 通过室内负荷计算及送风温差所得的人均风量是相似的,相应的换气次数一般在4~6次/之间,但对于体型复杂、空间大小不规则、居留密度偏高的场合,这些指标不一定能套用。
例如对于体育建筑的情况,其换气次数最大为4。5次/,最小为1。
2次/。这是由于:1。
这类建筑体积庞大,赛场内人数少;2。设计对负荷的处理和计算考虑不同,因而有计算确定的换气次数有较大的区别。
但只要采取有效的气流组织,即使换气次数小,亦能满足空调的要求。 四、空调方式、气流组织及有关问题 1.空调方式和气流组织对室内环境和负荷的影响。
空调采用不同的空调形式或气流组织对室内温度的垂直方向的分布有很大的影响(如图3所示)。另外,空调送回风方式对负荷率也有很大的影响(如图4所示,宫川保之的研究),因此在设计中气流组织与负荷计算是相互联系的。
2.居留区(工作区)空调和诱导通风的应用。 对于一般的电影院、会场等的空调和气流组织,由于高度有限,一般都采用全面空调方式,辅以比较常规的气流组织形式。
但高大空间室内温度分层现象非常严重。实践证明,可以在不同的场合采用不同的分层空调方式来实现。
对居留区(工作区)空调的基本原则是:(1)供冷时,冷风只送到工作区。 此外利用室外空气或回风以分隔形成上部非空调房间,或用于满足消防排烟之需。
(2)在供暖时,送风温差宜小,且应送到工作区。有条件时与辐射供暖结合。
采取这些措施后,空调负荷可减少30%~40%。采用诱导方式(诱导封口的诱导比和为4~5倍),从而可使上下温度分布均匀。
对大空间空调来说,最重要的是气流的控制。 3.大空间送风方式的总体选择。
不同性质的公共建筑和人员停留情况,整体考虑的送风方式有下面的原则:对长时间停留且对舒适要求高的场合,如剧场观众厅、宗教教堂、大教室等无论规模大小都适宜采用顶棚喷口;对长时间停留但对舒适要求不太高的场合,如体育馆、室内棒球场、大工场,适宜采用顶棚喷口和横向喷口;对短时间停留的场合,如空港大厅、门厅等,则不适宜采用顶棚散流器和向上送风的方式。 4.各类建筑的具体措施。
(1)剧场、音乐厅、会场 1。总体来讲,均采用低速风道全空气方式。
为调节负荷,也有采用变风量调节方式的。从室内空气分布来看,有稀释型和置换型。
传统的上送下回方式属稀释型,均匀的下送上回方式属置换型。 负荷强度大者建议采用置换方式。
2。气流组织形式:上送下回,侧送下回,后部喷口送风,下送上回。
以上发生均用采用,一般是几种方式综合应用。3。
用合理的系统分区来保证场内温度分布的均匀性。一般观众厅根据平面和垂直方向可分为3~5个区。
根据厅内存在温度梯度的特性,采用多台AHU或在系统支路上设调温装置,以控制送风装置。 4。
合理设计舞台空调系统。可在舞台两侧天桥下安装送风管,向下、向侧台送风。
可在前天桥下设送风管,向下送风,直达表演区,或采用球形旋转风口从舞台两侧向中央送风。也可沿幕间设扁高型风管向下送风。
另外,舞台必须设立独立的送回风系统,以便调节压力。 (2)体育比赛管及多功能大厅 1。
满足居留区域空调:可采用侧送射流覆盖观众席,相当于局部空调的坐席空调在大型体育馆中也用应用。从节能出发,对于超大型比赛场地,在赛场内不一定设空调系统。
对于比赛场地有严格要求的,可利用赛场周边的看台向场内送风。2。
气流组织手法:变更送风方向。
1.放气排污。
在水系统的顶点要设排气阀或排气管,防止形成气塞;在主立管的最下端(根部)要有排除污物的支管并带阀门;在所有的低点应设泄水管。 2.热胀、冷缩。
对于长度超过40m的直管段,必须装伸缩器。在重要设备与重要的控制阀前应装水过滤器。
3.对于并联工作的冷却塔,一定要安装平衡管。 4.注意管网的布局,尽量使系统先天平衡。
实在从计算上、设计上都平衡不了的,适当采用平衡 5.要注意计算管道推力。选好固定点,做好固定支架。
特别是大管道水温高时更得注意。 6.所有的控制阀门均应装在风机盘管冷冻水的回水管上。
7.注意坡度、坡向、保温防冻。
1 机组能效比 风管送风式空调机组属于直冷式系统,从制冷原理的角度看,由于风管机的蒸发温度为7℃而冷水机组的蒸发温度为2℃,在其他条件一定的前提下,提高蒸发温度可以提高机组的效率和能效比。
比如,制冷量为18kW的风管机和冷水机组,其能效比分别为2。 45和3。
07。而对于采用相同压缩机的风管机和冷水机组,风管机提供的冷量是冷水机组的1。
2倍。由此,我们可以说,在机组供冷能力相同的情况下,风管送风式空调机组要比冷水机组节能15%~20%。
国家标准规定的不同能力的风管机和冷水机组的能效比对比见表1,从表1可以很明显地看出风管机具有比冷水机组更高的能效比。 然而,必须清醒地看到,户式中央空调是一个系统工程,与普通的空调有很大的区别。
企业生产出来的空调机组只是一个半成品,一个性能优异的机组需要和优良的设计与施工结合起来才能够充分发挥出机组的优势。就风管机而言,由于机组的价格较低,各生产厂家在制造风管机时不可能考虑机组的能量调节等问题,而风管机的特征又是“一开全开”,这就造成了风管机在使用中经常“大马拉小车”,非但不能发挥出风管机较冷水机组能效比高的优势,反而还浪费电力资源。
这个问题如果在工程中对机组的选型、设计、施工等环节处理不当,将更加严重;而如果处理好这些环节,将能够充分发挥出风管机用于户式空调的优点。 2 风管机的选型 2。
1 机组类型的选择 大部分厂家的风管机有高静压和低静压之分,有些厂家考虑到机组的噪音还开发了普通静压的产品。 高静压机组可以长距离输送冷(热)空气,一般需要多个送风口的户式空调可以选用这种机组,但这种机组的噪音较大,设计时需要考虑消声措施;低静压机组的出风口风压低,送风距离短,适合于一拖一的安装,噪音较小;普通静压机组的出风口风压值和送风噪音值介于前面两种机组之间,适用于一拖多,即一个主机带若干个送风口的安装,是目前综合性能比较优良的户式空调用风管机。
从机组的功能来说,风管机有单冷型机组、冷暖型机组、带电辅助加热器冷暖型机组以及带热水盘管的冷暖型机组等类型。在我国海南等地,冬季温和,可以选用单冷型机组;在昆明一带,冬季气温也较高,可以选用普通的冷暖型机组;在河南一带则需要选用带电辅助加热器的冷暖型机组;在东北地区,如果有热水供应时,可以考虑采用带热水盘管的风管型机组。
机组的配置主要有:“一拖一”风管机、“二拖一”风管机、“一拖多”风管机。“一拖一”风管机由于一个室外机仅配一个室内机,不具备能量调节功能;“二拖一”风管机由两个室外机配一个室内机组成,具备能量调节功能;“一拖多”风管机由一个室外机配多个室内机,一般来说,室外机上安装有与室内机个数相同的压缩机及其回路,同样具有很好的能量调节功能。
“二拖一”风管机、“一拖多”风管机具有较好的节能效果。 2。
2 机组容量的选择 风管送风式空调(热泵)机组的容量选用时,一般以夏季总冷量为选型依据,并以冬季总热负荷作为校核依据。 户式中央空调的制冷量或供热量的确定是十分关键的因素,由于建筑物的冷(热)负荷与建筑本身的围护结构传热、人员散热及照明散热等诸多因素有关,在较正规的条件下需要进行繁杂的传热计算。
为此,通常采用一种简单而又可靠的估算法对空调的制冷量和制热量进行估算。利用一些经验数据,根据各种不同的建筑类型查表求出每平方米的冷负荷或热负荷,然后再乘以面积即可求出空调设备的容量。
其步骤如下: 1)根据房间功能、地域室外温度、湿度选择每平方米冷热负荷 空调负荷计算结果表明,室内温度提高1℃,相对湿度提高5%,空调负荷将降低6%~8%,因此,室内设计参数如温度、相对湿度的标准不应过高。 室内温度设置要合适,不能太高或太低,要使室内所有的人员都感到舒适。
实践证明,人体感到舒适的环境条件为:空气温度18~28℃,相对湿度40%~60%RH,空气流动速度0。25m/s左右。
一般室内温度夏天设定为26~28℃,冬天设定为17~22℃。 对婴幼儿、老人、病人需要特别关注,温度应调整合适。
典型城市住宅建筑冷热负荷的简单估算可以参考表2中的数值。 2)计算房间所需制冷量 房间所需制冷量=房间实用面积单位面积冷负荷 3)根据房间所需制冷量选择室内机 一般情况是所选择室内机的额定制冷量大于或等于房间所需实际制冷量,如房间所需实际制冷量略大于室内机的额定制冷量时,宜选用较大型号的室内机。
4)计算所需总制冷量 每个房间的实际制冷量相加,计算出总制冷量。 5)计算风系统的附加冷负荷 对于风管送风式户式空调系统,由于其风系统的规模很小,风系统的温升近似为0。
1~0。2℃,导致的风系统附加的冷负荷损失为2%~4%。
6)根据所需总制冷量选择主机 住宅建筑的空调负荷计算应充分考虑住宅使用的特殊性,并且还应考虑同时利用系数。住宅主要由卧室、客厅、餐厅、厨房和卫生间组成,厨房和卫生间一般不设空调,而卧室、客厅、餐厅同时开启空调的概率很小。
根据居民的生活习惯,客厅是主要活动场所,晚上睡眠之前开启空调的时间较多。
(1)集中空调系统在试运转前,应检查系统风道上所有调节阀〔包括防火阀)开启位置是否正确,为了便于调节风量,应打开吊顶内调节阀附近的检查口。
(2)当建筑内设有多个空调送风系统时,应逐个系统进行试运和调试。(3)运转前,必须完成冷冻水系统(空调热水系统)、蒸汽系统(用于加湿)和给排水系统运行全部正常后,再进行运转空调送风系统。
(4)启动送风机后,应注意人不宜在送风口气流射程内,避免风道内灰尘颗粒进入眼睛。(5)靠地面较近的回风口周围应清理干净,不得将物体堆置在回风口或附近区域。
(6)运行中,检查送、回风机运转有无异常声响或较大振动和噪声,需要测量风量和风速时,应待系统运转稳定后再进行。(7)检查系统上各类自控阀、仪表、进出加热器热媒温度和压力、进出表冷器的水温和压力、喷淋水温控制系统等工作状态是否正常。
一个剧院工程 空调使用全空气系统 是否每层都需要空调机房呢 地下室有螺杆冷冻水机组 是不是机组出来的冷冻水供到各各空调机组中 关键是送风口 回风口 的设置 还有就是新风 整个建筑外墙都是玻璃幕 新风使用吊顶式机组好么 是不是需要设风井进新风 需要新风机房不 另外空调机组上的新风从哪来呢 是不是新风系统中得有根风管接到空调机组上 对于每个房间来说 是不是要有空调包括送风回风、新风、排风无外窗房间还得排烟这些系统 没做过全空气的空调系统 更没做过单体6W平米的商业+展览+剧场这样的综合建筑 麻烦有经验的朋友来给说说了。
