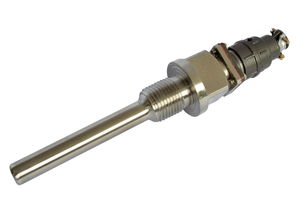

温度传感器在安装和使用时,应当注意以下事项方可保证最佳测量效果: 1、安装不当引入的误差 如热电偶安装的位置及插入深度不能反映炉膛的真实温度等, 换句话说,热电偶不应装在太靠近门和加热的地方,插入的深度至少应为保护管直径的8~10倍;热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入,因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性;热电偶冷端太靠近炉体使温度超过100℃;热电偶的安装应尽可能避开强磁场和强电场,所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差;热电偶不能安装在被测介质很少流动的区域内,当用热电偶测量管内气体温度时,必须使热电偶逆着流速方向安装,而且充分与气体接触。
2、绝缘变差而引入的误差 如热电偶绝缘了,保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良,在高温下更为严重,这不仅会引起热电势的损耗而且还会引入干扰,由此引起的误差有时可达上百度。 。
PN结温度传感器是一种半导体敏感器件, 它实现温度与电压的转换。在常温范围内兼有热电偶,铂电阻,和热敏电阻的各自优点,同时它克服了这些传统测温器件的某些固有缺陷,是自动控制和仪器仪表工业不可缺少的基础元器件之一。在-50~200℃温区内有着及其广泛的用途。特别在温室大棚、水产养殖、医疗器械、家电等领域的应用。
工作原理
晶体二极管或三极管的PN结的结电压是随温度而变化的。例如硅管的PN结的结电压在温度每升高1℃时,下降-2mV,利用这种特性,一般可以直接采用二极管(如玻璃封装的开关二极管1N4148)或采用硅三极管(可将集电极和基极短接)接成二极管来做PN结温度传感器。这种传感器有较好的线性,尺寸小,其热时间常数为0.2—2秒,灵敏度高。
