静态工作点的调节方法(单级放大电路实验设置静态工作点的方法有几种)

1.单级放大电路实验设置静态工作点的方法有几种

所谓静态工作点是指放大电路在没有交流信号输人的情况下，三极管处于直流工作状态。其各极电压和电流都处于一个恒定值，即处于相对“静止”的状态，故称为“静态”。而各极对应的一组电流、电压值（用IBQ,ICQ,UBEQ和UCEQ表示）代表在输人和输出特性曲线上的一个点Q，所以称为“静态工作点”。单极放大电路设置静态工作点就是选择合适的基极偏置电阻Rb，保证在静态时三极管处于放大状态。

实验电路中设置静态工作点的方法是改变基极偏置电阻的数值，这要实际调试中确定。一般先用可调电阻进行实验，调整好参数后，测量其阻值，再选择合适的固定电阻替换，就可以了。

如有不清楚，可探讨交流。

2.如何调整放大器的静态工作点

1、知道管子β值时按照Rb=β（Rc+R'L）计算基极偏置电阻，接入即设定好工作点。

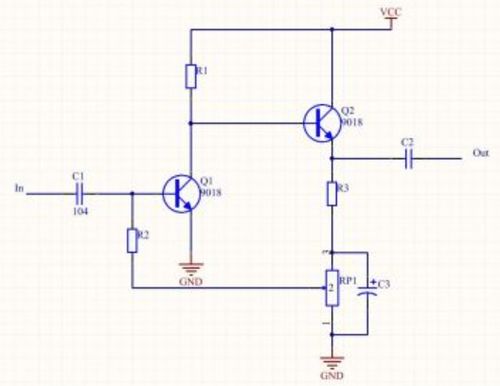

对附图所示电路，Rb=100(1k+1k//1k)=150k

把一个150千欧电阻接入即可。

2、不知道管子β值时按照Uce=Ucc/(2+Rc/RL)计算集电极-发射极偏置压降，然后盲调基极偏置电阻使Uce达到计算值即可。

Uce=Ucc/(2+Rc/RL)=12V/(2+1/1)=12V/3=4V

只要盲调Rb，使Uce达到4V即可

盲调Rb之前，应接入Rb=100k电阻，以加快盲调。

3.三极管的静态工作点如何设置

静态工作点一般选在适中的IC，选小了容易出现小信号失真，选大了会出现饱和失真。因此，选在1/2ICM左右比较合适。设置静态工作点的办法是改变基极偏置电阻的数值，这要实际调试中确定。先用可调电阻，调整好后测量其数值，再选择合适的固定电阻替换就可以了。

三极管的电流放大作用与其物理结构有关，三极管内部进行的物理过程是十分复杂的，应试者暂时不必去深入探讨。从考试的角度来讲，可以把三极管看作是一个受控电流源，严格来说，是一个流控电流源。

扩展资料：

静态工作点的确定

静态工作点是直流负载线与晶体管的某条输出特性曲线的交点。随IB的不同而静态工作点沿直流负载线上下移动。

根据式Uce=Ucc-RcIc，在Ic/Ucc图上画出直流负载线，再画出在IB情况下的晶体管输出特性曲线，交点即静态工作点。可以通过改变电路参数来改变静态工作点，这就可以设置静态工作点

若静态工作点设置的不合适，在对交流信号放大时就可能会出现饱和失真（静态工作点偏高）或截止失真（静态工作点偏低）。

所谓静态工作点，是指当放大电路处于静态时，电路所处的工作状态。在Ic/Uce 图上表现为一个点，即当确定的Vcc、Rb、Rc和晶体管状态下产生的电路工作状态。当其中一项改变时引起Ib变化而引起Q点沿着直流负载线上下移动。

当放大电路没有输入信号时的工作状态，因为Vcc、Rb、Rc、和晶体管不变，所以电路中各参数都是不变的。这就是静态。

参考资料：百度百科-静态工作点

4.用图解法确定静态工作点的步骤有哪些

图解法确定静态工作点的步骤为：

(1)由直流通路作出直流负载线。其方法是VCE=VCC-IcRc，斜率为l/Rc，连接两点，即为直流负载线。

(2)由 可计算出静态时基极电流IB的值。

(3)直流负载线与输出特性曲线上的IB那条曲线的交点为静态工作点Q。

(4)过Q点作水平线即得到IC，过Q点作垂线即得到VCE。

常用来测的静态工作点电路是分压式偏置电路。稳定静态工作点首先要稳定Ic 的值。测量静态工作点实际上就是测静态时Ic的值。

因为基极电位Ub=Ube+Ue 保持恒定，故Ue增大使Ube 减小，引起Ib 减小，从而使Ic 相应减小，抑制Ic因温度升高而增大，即稳定了静态工作点。通常U b >>U be，所以I c=I e =(Ub - U be)/Re=U b /Re。

静态工作点是决定一个放大器能否正常工作，或一个特殊电路能否达到期望工作性能的电压和电流值。
