判定同名端方法(怎么判断同名端)
1.怎么判断同名端
将变压器的两个绕组并联，再与一个灯泡串接在交流电源上。这个交流电源的频率要与变压器磁芯相适应，铁芯变压器用工频，开关变压器用开关电源供电。
调换其中任一绕组的两个头，并好后与灯泡相串通电。比较两种接法时，会发现亮度不同，亮度较暗的那一种接法，变压器相并的端子即是同名端。
当磁通方向迭加（同方向）时，两个绕组的电流流入端就是它们的同名端，两个绕组的电流流出端是它们的另一组同名端。
扩展资料
理论分析：
由于三相电机的三个绕组只在绕组位置的布置上相差120°/极对数，所以三个绕组的电气参数基本一致。此外，三相电机的转子有一定的剩磁，在转子转动时，三个绕组上就会产生感生电动势，产生感生电动势为：
Ua=Em*sin（εt+φ）
Ub=Em*sin（εt+φ-120）
Uc=Em*sin（εt+φ+120）
如果把X、Y、Z连在一起，把A、B、C也连在一起，再用毫安表测（X、Y、Z）流向（A、B、C）的电流，设三个绕组的电抗与毫安表的电抗合成为Z，则 I=0，如果有一相同名端接反，设为A相接反，则：
I=2Em*sin（εt+φ）/Z
由于手去推动转子转动，它的（比较小，因此毫安表会出现摆动。同样B相或C相同名端接反，流过毫安表的电流为： ， 同样会产生指针摆动。
参考资料来源：搜狗百科-同名端
2.测量互感元件同名端的方法有哪些
在变压器、互感器中，一次侧与二次侧存在着同名端的关系，预试验收规程严格要求投运前和检修后，一定要进行极性试验。同样，在三相电机中，如果把同名端一接错，就会产生大问题，三相电流在电机中形成不了旋转磁场，电机不但不能正常运转，而且三相电流严重不对称，对电机影响很大，导致发热甚至烧坏电机。相反，只要同名端不接错，三相电流通入，电机只存在正转与反转的差别（电压为电机的额定电压和频率），只要把AB（或BC、CA）二线交换一下，电机就会按你的要求正常运行。因此，三相电机的同名端测试非常重要。
1.测试方法
先用万用表电阻档测出三相绕组的A1、A2,B1、B2,C1、C2。再把三个不同绕组的线头（如A1、B1、C1）联在一起，然后把另三个不同绕组的线头（如A2、B2、C2）也联在一起。接着用万用表的毫安档（直流）把 （A1、B1、C1）联在一起的头和（A2、B2、C2）联在一起的头进行搭接 ，同时用手把电机的转子转起来，看毫安表的指针是否摆动。若有较大摆动，先把A1与A2对换一下，再试一次；若还是有较大摆动，先把A1与A2换回来，再把B1、B2（或C1、C2）对换一下，再试一次； 若还是有较大摆动，先把原来换过的线头换回来，再把未换过的二线头对换一下，直到转子转动时，毫安表只有微小摆动，那是连在一起的头是三个同名端（另三个也是同名端）。
2.理论分析
由于三相电机的三个绕组只在绕组位置的布置上相差120°/极对数，所以三个绕组的电气参数基本一致。此外，三相电机的转子有一定的剩磁，在转子转动时，三个绕组上就会产生感生电动势，产生感生电动势为：
Ua=Em*sin（εt+φ）
Ub=Em*sin（εt+φ-120）
Uc=Em*sin（εt+φ+120）
如果把X、Y、Z连在一起，把A、B、C也连在一起，再用毫安表测（X、Y、Z）流向（A、B、C）的电流，设三个绕组的电抗与毫安表的电抗合成为Z，则 I=0，如果有一相同名端接反，设为A相接反，则：
I=2Em*sin（εt+φ）/Z
由于手去推动转子转动，它的（比较小，因此毫安表会出现摆动。同样B相或C相同名端接反，流过毫安表的电流为： ， 同样会产生指针摆动。
3.主要结论
如果电机的同名端已明确表明，把X、Y、Z与A、B、C连起来，再测其流过毫安表的电流，这时指针摆动越小的电机，其三相电气参数的对称性越好。
3.判定变压器绕组的同名端的原理和方法是什么
上面网友提交的答案，就是我以前作出的，并被选为最佳答案的。
百度知道 >教育/科学 >科学技术 >工程技术科学
已解决
变压器高低压同名端如何判别。简单易懂
悬赏分：0 - 解决时间：2009-9-20 22:24
请问谁会简单易懂的变压器高低压同名端判别法。麻烦指点一下
提问者： yangdong0755 - 试用期 二级
最佳答案
可以用一节干电池和指针式万用表。
对于单相变压器，先选定一个高压绕组的一个端头为A，将电池的负极接其另一端X，正极接触一下A端，观察一下万用表，它被置于直流电压小量程，接于该相的低压绕组上，如果表针首先向右摆动，则红表笔所接的为同名端a。如向左摆动，则黑表笔的为同名端a。
对于三相绕组，电池不变，即仍接于A相高压绕组上，而将万用表依次接于另两个高压绕组上，同样的方法判断，但不是同名端，而是Y、Z。万用表接于另两个低压绕组上，同样的方法判断，也不是同名端，为y、z。
另一方法，对于单相变压器，将一个比较低的交流电压U1加到一个高压绕组上，将该绕组的一个端子设为X，将它与低压绕组的一个端子相连，用万用表的交流电压档测量高压绕组的A与低压绕组的另一端的电压U2，如果U2对于三相的，与前面的类似，但不是同名端了。
1 回答者： yhczfn - 区域总监 十一级 2009-9-15 02:50
我来评论>>
4.耦合电路中怎么判断同名端
变压器耦合中所谓同名端，是指在交流信号驱动下，感应电压具有相同相位的端子。

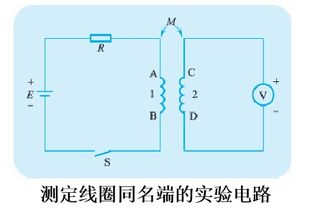

基于此原理，直流方法判断同名端的方法是：用一电池连接初级线圈，用一动圈指针式电流表串接在次级线圈，电池接通的一瞬间，若电流指针向正方向偏转，则电池正极端与电流表正表笔端为同名端，其它绕组类似。
交流法判断法需要使用双通道示波器，两个通道分别接到2个绕组。交换其中1支测棒接地脚与中心脚，使显示的两个波形之间没有相位差（=0），此时两支测棒的中心端（或外地端）为同名端。
如果知道变压器绕组的绕向，则还可以用右手螺旋法则判断同名端。
5.具有互感耦合的两个线圈的同名端的判别方法
从实用的角度，有两个方法：
1.看线圈导线的绕向。绕线方向一致时，两个头端为同名端，两个尾端也是同名端；
2.看不出绕向时可以测试。一节干电池和一个万用表的直流电压档（档位可以试一下，能看出表针摆动方向就行）。
测试方法：
万用表两个表笔接好一个线圈的两个端头；在另一个线圈，电池负极接一个端头，正极去碰另一个头，观察表针的摆动方向，正向摆动时，红表笔接的头和电池正极接的头为同名端，反摆时黑表笔接的头和电池正极接的头是同名端。
