1.谁手里有LED驱动电源基础知识 本人想借鉴一下

LED电源的基础知识

LED电源与传统灯具的电源完全是不一样的，首先LED不接直接使用常规的电网电压，为了满足LED特殊的电压、电流要求，必须根据LED光源的特点设计专门的电压转换设备，LED才能正常工作，不同的设计方法，就会才生各种不同性能和转换效率的LED电源，所以只有高效能的电源才能让LED光源稳定的发辉其最大的优势，否则就无法凸显LED节能的特别。下面让我们详细的了解一下LED电源的知识。

首先LED电源按驱动方式可分为两大类：

第一、恒流式驱动电源：

LED电源技术网

(1)、恒流驱动电路输出的电流是恒定的，而输出的直流电压却随着负载阻值的大小不同在一定范围内变化，负载阻值小，输出电压就低，负载阻值越大，输出电压也就越高；

(2)、恒流电路不怕负载短路，但严禁负载完全开路.

(3)、恒流驱动电路驱动LED是较为理想的，但相对而言价格较高.

(4)、应注意所使用最大承受电流及电压值，它限制了LED的使用数量；

第二、稳压式：

(1)、当稳压电路中的各项参数确定以后，输出的电压是固定的，而输出的电流却随着负载的增减而变化；

(2)、稳压电路不怕负载开路，但严禁负载完全短路.

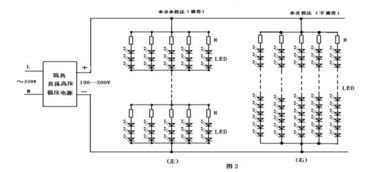

(3)、以稳压驱动电路驱动LED，每串需要加上合适的电阻方可使每串LED显示亮度平均；

(4)、亮度会受整流而来的电压变化影响.

其它按电路的设计结构分为六大类

(1)电阻、电容降压方式：通过电容降压，在闪动使用时，由于充放电的作用，通过LED的瞬间电流极大，容易损坏芯片.易受电网电压波动的影响，电源效率低、可靠性低.

(2)电阻降压方式：通过电阻降压，受电网电压变化的干扰较大，不容易做成稳压电源，降压电阻要消耗很大部分的能量，所以这种供电方式电源效率很低，而且系统的可靠也较低.

(3)常规变压器降压方式：电源体积小、重量偏重、电源效率也很低、一般只有45%~60%，所以一般很少用，可靠性不高.

(4)电子变压器降压方式：电源效率较低，电压范围也不宽，一般180~240V，波纹干扰大.

(5)RCC降压方式开关电源：稳压范围比较宽、电源效率比较高，一般可以做到70%~80%，应用也较广.由于这种控制方式的振荡频率是不连续，开关频率不容易控制，负载电压波纹系数也比较大，异常负载适应性差.

(6)PWM控制方式开关电源：主要由四部分组成，输入整流滤波部分、输出整流滤波部分、PWM稳压控制部分、开关能量转换部分.PWM开关稳压的基本工作原理就是在输入电压、内部参数及外接负载变化的情况下，控制电路通过被控制信号与基准信号的差值进行闭环反馈，调节主电路开关器件导通的脉冲宽度，使得开关电源的输出电压或电流稳定（即相应稳压电源或恒流电源）.电源效率极高，一般可以做到80%~90%，输出电压、电流稳定.一般这种电路都有完善的保护措施，属高可靠性电源。

日常生活中，买灯时，灯具老板可能会问到你需要半驱还是全驱电源，或者是否需要宽电压的。常半驱就是180V~240V 或者 80V~130V，根据实际情况选择你合适的，全驱和宽电压事实上是一个意思，只是不同的说法罢了，就是指80V~240V都可以使用的电源。

2.LED基本知识

一， LED的结构及发光原理 50年前人们已经了解半导体材料可产生光线的基本知识，第一个商用二极管产生于1960年.LED是英文light emitting diode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED的抗震性能好. LED结构图如下图所示 发光二极管的核心部分是由p型半导体和n型半导体组成的晶片，在p型半导体和n型半导体之间有一个过渡层，称为p-n结.在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能.PN结加反向电压，少数载流子难以注入，故不发光.这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED. 当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关. 二，LED光源的特点 1. 电压：LED使用低压电源，供电电压在6-24V之间，根据产品不同而异，所以它是一个比使用高压电源更安全的电源，特别适用于公共场所. 2. 效能：消耗能量较同光效的白炽灯减少80% 3. 适用性：很小，每个单元LED小片是3-5mm的正方形，所以可以制备成各种形状的器件，并且适合于易变的环境 4. 稳定性：10万小时，光衰为初始的50% 5. 响应时间：其白炽灯的响应时间为毫秒级，LED灯的响应时间为纳秒级 6. 对环境污染：无有害金属汞 7. 颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光.如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色 8. 价格：LED的价格比较昂贵，较之于白炽灯，几只LED的价格就可以与一只白炽灯的价格相当，而通常每组信号灯需由上300~500只二极管构成. 三，单色光LED的种类及其发展历史 最早应用半导体P-N结发光原理制成的LED光源问世于20世纪60年代初.当时所用的材料是GaAsP，发红光（λp=650nm），在驱动电流为20毫安时，光通量只有千分之几个流明，相应的发光效率约0.1流明/瓦. 70年代中期，引入元素In和N，使LED产生绿光（λp=555nm），黄光（λp=590nm）和橙光（λp=610nm），光效也提高到1流明/瓦. 到了80年代初，出现了GaAlAs的LED光源，使得红色LED的光效达到10流明/瓦. 90年代初，发红光，黄光的GaAlInP和发绿，蓝光的GaInN两种新材料的开发成功，使LED的光效得到大幅度的提高.在2000年，前者做成的LED在红，橙区（λp=615nm）的光效达到100流明/瓦，而后者制成的LED在绿色区域（λp=530nm）的光效可以达到50流明/瓦. 四，单色光LED的应用 最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益.以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光.经红色滤光片后，光损失90%，只剩下200流明的红光.而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效. 汽车信号灯也是LED光源应用的重要领域.1987年，我国开始在汽车上安装高位刹车灯，由于LED响应速度快（纳秒级），可以及早让尾随车辆的司机知道行驶状况，减少汽车追尾事故的发生. 另外，LED灯在室外红，绿，蓝全彩显示屏，匙扣式微型电筒等领域都得到了应用. 五，白光LED的开发 ：对于一般照明而言，人们更需要白色的光源.1998年发白光的LED开发成功.这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成.GaN芯片发蓝光（λp=465nm,Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光发射，峰值550nm.蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm. LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光.现在，对于InGaN/YAG白色LED，通过改变YAG荧光粉的化学组成和调节荧光粉层的厚度，可以获得色温3500-10000K的各色白光. 在LED业者中，日亚化学是最早运用上述技术工艺研发出不同波长的高亮度LED，以及蓝紫光半导体激光（Laser Diode;LD），是业界握有蓝光LED专利权的重量级业者.在日亚化学取得兰色LED生产及电极构造等众多基本专利后，坚持不对外提供授权，仅采自行生产策略，意图独占市场，使得蓝光LED价格高昂.但其他已具备生产能力的业者相当不以为然，部分日系LED业者认为，日亚化工的策略，将使日本在蓝光及白光LED竞争中，逐步被欧美及其他国家的LED业者抢得先机，届时将对整体日本LED产业造成严重伤害.因此许多业者便千方百计进行蓝光LED的研发生产.目前除日亚化学和住友电工外，还有丰田合成，罗沐，东芝和夏普，美商Cree，全球3大照明厂奇异，飞利浦，欧司朗以及HP,Siemens, Research,EMCORE等都投入了该产品的研发生产，对促进白光LED产品的产业。

3.进入LED驱动电源行业（业务） 需要了解哪些基础知识

要了解LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等客户需求是哪一种？还有就是常见的一些要求：1.可靠性高低 2.高效率，驱动电源的效率要高。

3.高功率因素 功率因素是电网对负载的要求。4.驱动方式 5.浪涌保护6.保护功能 电源除了常规的保护功能外，最好在恒流输出中增加LED温度负反馈，防止LED温度过高。

7.防护方面 灯具外安装型，电源结构要防水、防潮，外壳要耐晒。 8.驱动电源的寿命要与LED的寿命相适配。

9.要符合安规和电磁兼容的要求了解客户需求哪一种产品！再根据其要求推荐自己的产品。
