安装离合器有以下注意事项: ①装车前请确认离合器与车型是否匹配,从动盘总成是否能顺利套入一轴;检查飞轮端面是否起沟槽或有异物;分离拨叉和导向轴承是否异常。

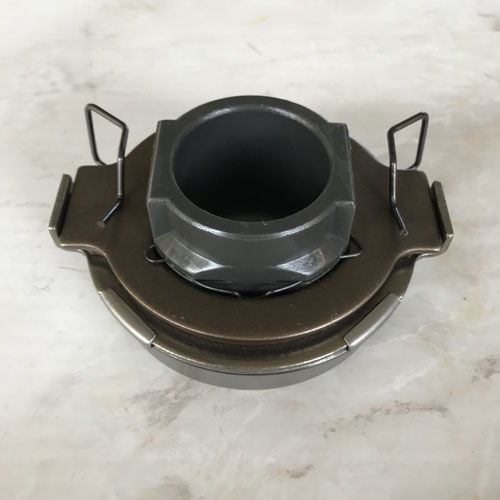

;总泵、分泵和曲轴、变速箱油封是否漏油或失效;分离轴承座是否可以自由滑动;分离轴承是否失油、卡滞或磨损严重等。如有上述现象应及时修理或更换。
最后,请仔细清除飞轮壳内杂物,清除飞轮和离合器压盘工作面的油污。 ②安装离合器时,请用专用定位芯轴等工具;应认准定位销孔的大小及方向,安装紧固螺钉时应对角交替均匀拧紧。
变速箱与飞轮壳对接时,应检查壳体定位销是否完好;在插入一轴时,应注意高度、角度和齿面等因素,不得有卡滞现象。 ③安装后,根据不同车型的使用说明书,检查并调整离合器踏板的自由行程,以保证分离轴承与离合器分离指(环)之间的间隙符合规定的要求(常接触式分离轴承机构不用调)。

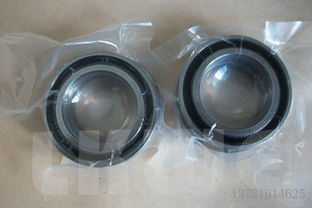

一、轴承的安装: 轴承的安装必须在干燥、清洁的环境条件下进行。
安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。所有配合连接表面必须仔细清洗并除去毛刺,铸件未加工表面必须除净型砂。
轴承安装前应先用汽油或煤油清洗干净,干燥后使用,并保证良好润滑,轴承一般采用脂润滑,也可采用油润滑。 采用脂润滑时,应选用无杂质、抗氧化、防锈、极压等性能优越的润滑脂。
润滑脂填充量为轴承及轴承箱容积的30%-60%,不宜过多。带密封结构的双列圆锥滚子轴承和水泵轴连轴承已填充好润滑脂,用户可直接使用,不可再进行清洗。
轴承安装时,必须在套圈端面的圆周上施加均等的压力,将套圈压入,不得用?头等工具直接敲击轴承端面,以免损伤轴承。 在过盈量较小的情况下,可在常温下用套筒压住轴承套圈端面,用?头敲打套筒,通过套筒将套圈均衡地压入。
如果大批量安装时,可采用液压机。压入时,应保证外圈端面与外壳台肩端面,内圈端面与轴台肩端面压紧,不允许有间隙。
当过盈量较大时,可采用油浴加热或感应器加热轴承方法来安装,加热温度范围为80℃-100℃,最高不能超过120℃。 同时,应用螺母或其它适当的方法紧固轴承,以防止轴承冷却后宽度方向收缩而使套圈与轴肩之间产生间隙 单列圆锥滚子轴承安装最后应进行游隙的调整。
游隙值应根据不同的使用工况和配合的过盈量大小而具体确定。必要时,应进行试验确定。
双列圆锥滚子轴承和水泵轴连轴承在出厂时已调整好游隙,安装时不必再调整。 轴承安装后应进行旋转试验,首先用于旋转轴或轴承箱,若无异常,便以动力进行无负荷、低速运转,然后视运转情况逐步提高旋转速度及负荷,并检测噪音、振动及温升,发现异常,应停止运转并检查。
运转试验正常后方可交付使用。 二、轴承的拆卸: 轴承拆下后拟继续使用时,应选用适当的拆卸工具。
拆卸过盈配合的套圈,只能将拉力加在该套圈上,绝不允许通过滚动体传递拆卸力,否则滚动体和滚道都会被压伤。 三、轴承的使用环境: 根据使用部位及使用条件与环境条件选择规格尺寸、精度,配合适宜的轴承是保证轴承寿命及可靠性的前提。
1、使用部位: 圆锥滚子轴承适用于承受以径向载荷为主的径向与轴向的联合负荷,通常以两套轴承配对使用,主要应于汽车的前后轮毂、主动圆锥齿轮、差速器、减速器等传动部位。 2、允许转速: 在安装正确、润滑良好的环境下,允许为轴承极限转速的0。
3-0。5倍。
一般正常情况下,以0。2倍的极限转速为最宜。
3、允许倾斜角: 圆锥滚子轴承一般不允许轴相对外壳孔有倾斜,如有倾斜,最大不超过2′。 4、允许温度: 在承受正常的载荷,且润滑剂具有耐高温性能,且润滑充分的条件下,一般轴承允许在-30℃-150℃的环境温度下工作。
轴承的安装方法,因轴承结构、配合、条件而异,一般,由于多为轴旋转,所以内圈需要过盈配合。圆柱孔轴承,多用压力机压入,或多用热装方法。锥孔的场合,直接安装在锥度轴上,或用套筒安装。
安装到外壳时,一般游隙配合多,外圈有过盈量,通常用压力机压入,或也有冷却后安装的冷缩配合方法。用干冰作冷却剂,冷缩配合安装的场合,空气中的水分会凝结在轴承的表面。所以,需要适当的防锈措施。
轴承的安装是否正确,影响着精度、寿命、性能。因此,设计及组装部门对于轴承的安装要充分研究。希望要按照作业标准进行安装。作业标准的项目通常如下:
(1)清洗轴承及轴承关连部件
(2)检查关连部件的尺寸及精加工情况
(3)安装
(4)安装好轴承后的检查
(5)供给润滑剂
扩展资料
轴承日常检修要点
1、轴承质量
首先,检查润滑油脂是否有变质、结块、杂质等不良情况,这是判断轴承损坏原因的重要依据。
其次,检查轴承有无咬坏和磨损;检查轴承内外圈、滚动体、保持架其表面的光洁度以及有无裂痕、锈蚀、脱皮、凹坑、过热变色等缺陷,测量轴承游隙是否超标;检查轴套有无磨损、坑点、脱皮,若有以上情况应更换新轴承。
2、轴承的配合
轴承安装时轴承内径与轴、外径与外壳的配合非常重要,当配合过松时,配合面会产生相对滑动称做蠕变。
蠕变一旦产生会磨损配合面,损伤轴或外壳,而且磨损粉末会侵入轴承内部,造成发热、振动和破坏。
过盈过大时,会导致外圈外径变小或内圈内径变大,减小轴承内部游隙。
为选择适合用途的轴承,要考虑轴承负荷的性质、大小、温度条件、内圈外圈的旋转状各种条件因素。
3、轴承间隙的调整
轴承间隙过小时,由于油脂在间隙内剪力摩擦损失过大,也会引起轴承发热,同时,间隙过小时,油量会减小,来不及带走摩擦产生的热量,会进一步提高轴承的温升。
但是,间隙过大则会改变轴承的动力特性,引起转子运转不稳定。因此需要针对不同的设备和使用条件选择核实的轴承间隙。
参考资料来源:搜狗百科-轴承
(2)施力的大小宜平稳均匀,不宜有冲击,这就要求采用油压或用能施加平稳拉力或压力的工具,实在不得不采用锤击时,也要通过铜套筒等较软而不落屑金属加以缓冲,敲击力尽可能轻缓。最好使用铜棒或铜锤进行锤击。
(3)避免通过滚动体施力,这就要求装拆内圈(轴圈)时通过内圈施力,装拆外圈时)通过外圈施力。
(4)拖力要持续到应有的程度,例如在安装轴承时要在轴承刚好装到正确位置时停止施力,保证套圈(垫圈)的端面抵靠座孔或轴的挡肩端面,既不能挤得太紧,又不能装不到位。
