防雷接地使用(做防雷接地工程有哪些注意事项)
1.做防雷接地工程有哪些注意事项
1）防雷接地必须小于4欧姆，当采取共用接地时应小于1Ω。
2）两个独立地之间距离必须大于20米，否则在两地之间加装等地位均衡器。
3）信号防雷器地尽量与直击雷地分开，目的是防止直击雷从地线反击信号设备。
4）室外接地装置方式：
A.镀锌扁铁埋地水平组成地网，埋地不小于1米。
B.人工接地模块埋地，埋地不小于0.5米。
C.2.5米镀锌钢钎垂直打入地下，多根时，相互间距必须大于5米。
D.2.5米镀锌钢钎加镀锌扁铁网。
E.以上方式基础上再加降阻剂或换土。
5）室外接地引线必须与埋地接地装置采用焊接，并作防腐处理（刷沥青等）

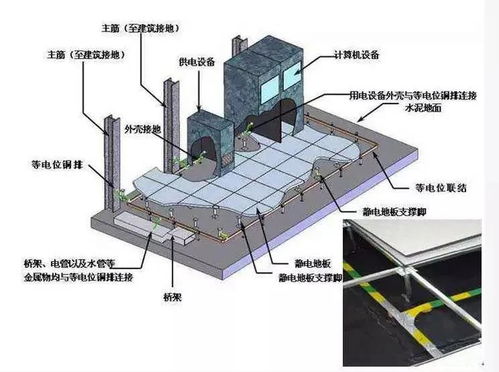

6）室内接地、等电位必须采用焊接或机械式连接，连接前必须将连接处的油漆或氧化层去除。

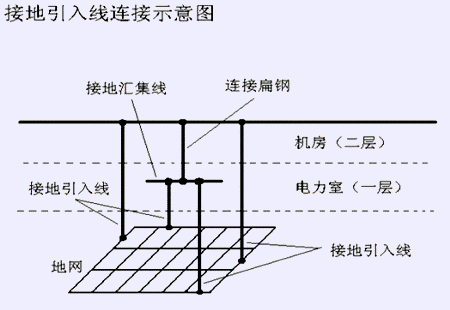

7）接地引线线径：机房到室外接地装置引线（圆钢直径要大于10mm，扁钢截面大于80mm2）。
8）铜线与扁铁必须采用焊接或机械式连接，并作防腐处理。
2.做防雷接地工程有哪些注意事项
1）防雷接地必须小于4欧姆，当采取共用接地时应小于1Ω。
2）两个独立地之间距离必须大于20米，否则在两地之间加装等地位均衡器。3）信号防雷器地尽量与直击雷地分开，目的是防止直击雷从地线反击信号设备。
4）室外接地装置方式：A.镀锌扁铁埋地水平组成地网，埋地不小于1米。B.人工接地模块埋地，埋地不小于0.5米。
C.2.5米镀锌钢钎垂直打入地下，多根时，相互间距必须大于5米。D.2.5米镀锌钢钎加镀锌扁铁网。
E.以上方式基础上再加降阻剂或换土。5）室外接地引线必须与埋地接地装置采用焊接，并作防腐处理（刷沥青等）6）室内接地、等电位必须采用焊接或机械式连接，连接前必须将连接处的油漆或氧化层去除。
7）接地引线线径：机房到室外接地装置引线（圆钢直径要大于10mm，扁钢截面大于80mm2）。8）铜线与扁铁必须采用焊接或机械式连接，并作防腐处理。
3.防雷接地工程施工工艺有哪些需要注意的
在建筑物施工过程中，防雷工程项目包括桩基础的焊接、柱筋引下线通长焊接及均压环、避雷网、避雷针、避雷器安装等，一直伴随着建设施工全过程。
保证防雷工程项目施工质量的因素很多，如设计、材料、机械、地形、地质、水文、气象、施工工艺、操作方法、技术措施、管理制度等，环节很多，要对这些环节严格控制，才能保证最后的工程质量。建筑物防雷包括防直击雷和防感应雷。
防直击雷就是引导雷云与避雷装置之间放电，使雷电流迅速流散到大地中去，从而保护建筑物免受雷击。防雷电感应则通过建筑物内部的设备、管道、构架、钢窗等金属物的接地装置与大地作可靠的连接，将雷云放电后在建筑上残留的电荷迅速引入大地。
目前建筑工程常用的防雷措施有接闪器、引下线、接地装置、避雷器、均压环及金属导体等电位连接等的施工和安装。1防雷工程施工常见问题？？通过实际检测测验和经验，施工过程防直击雷和防感应雷措施中常出现以下问题：一是避雷带、引下线、接地体、均压环搭接的连接长度不够，焊接不饱满，焊接处有夹渣、焊瘤、虚焊、咬肉和气孔，没有敲掉焊渣等缺陷。
二是地钢筋网的连接点的错焊、漏焊；作为外引接地联结点或检测点预埋件的漏设。尤其是建筑结构转换层，因构造柱（墙）内主钢筋调整、防雷引下线钢筋错接错焊的情况发生。
三是用结构钢材代替避雷针（网）及其引下线时，焊接破坏镀锌层不刷防锈漆；或螺栓连接的连接片未经处理，片与片接触不严密等。四是引下点间距偏大，引下线跨越变形缝处未加设补偿器，穿墙体时未加保护管。
接地体安装埋设深度不够或引出线未作防腐处理。五是屋面金属物，如管道、梯子、旗杆和设备外壳等，未与屋顶防雷系统相连，或等电位联结跨接地线线径不足。
六是电气设备接地（接零）的分支线未与接地干线连接，实行串联连接。多层住宅采用TN-S系统时，进线在总电表箱处没有重复接地，没有按要求在配电间作MEB。
七是低压配电接地形式、电涌保护器（SPD）的设置及安装工艺状况、管线布设和屏蔽措施等与防雷设计要求不符。2防雷工程项目施工质量控制的主要措施？？加强对防雷工程关键部位和工序的质量控制，针对施工中易出现质量通病的几个环节，制定现场检测预控措施，做到预防为主，动态跟踪，保证防雷工程的施工质量。
2.1严格审查设计图纸？？一是不仅要熟悉电气图，对建筑设计中的结构、设备的布置也要有初步认识，领会设计中有关说明，对有些特殊的建筑工程项目系统，如弱电系统中的智能化工程、信息通讯、计算机、监控等，因为这些地点和设置在设计平面图纸中一般都没有明确标注，是以规范要求为施工标准进行预留预埋的，要注意对照强制性标准、施工验收规范进行施工。如发现不符合现行施工规范要求或做法不妥，选用的防雷接地材料不当时，应及时与设计单位洽商确定，形成设计文件，以便依照执行及备案。
二是一个建设项目，相关专业设计图纸较多，审核防雷图纸时，要对照建筑图、结构图、基础图。各项目衔接复杂，极易导致施工错误。
若施工单位经验不足，易因工种（序）配合不当而造成施工错漏。对于施工中容易忽视和特别重要的问题应起草书面意见，以提醒施工单位执行。
2.2严格材料质量控制关，保证焊接质量一是验材料三证；二是看材料规格；三是查在施工中是否使用设计和规范规定的镀锌材料。在施工监检过程中，作业人员往往随手拿普通结构用钢筋作帮条焊接，或用普通钢材代替镀锌材料，或以冷镀锌材质代替热镀锌材质，应及时纠正。
防雷工程施工主要是焊接，焊接质量决定着工程质量。由焊接技术不过关的人员进行防雷接地，造成防雷工程不合格的情况时有发生，应严格审核专业防雷施工队伍的资质等级和施工人员资格证。
4.防雷接地工程
一、交流供电系统的防雷与接地一般要求 1、移动通信站的交流供电系统应采用三相五线制供电方式。
2、移动通信站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信站，电力电缆金属护套或钢管两端应就近可靠接地。 3、当电力变压器设在站外时，对于地处年雷暴日大于20天、大地电阻率大于100Ω·m，电力线应在避雷线的25°角保护范围内，避雷线（除终端杆处）应每杆作一次接地，如图所示。
为确保安全，宜在避雷线终端杆的前一杆上，增装一组氧化锌避雷器。若已建站的架空高压电力线路防雷改造采用避雷线有困难时，可在架空高压电力线路终端杆﹑终端杆前第一﹑第三或第二﹑第四杆上各增设一组氧化锌避雷器，同时在第三杆或第四杆增设一组高压保险丝。
避雷线与避雷器的接地体宜设计成辐射形或环形。 4、当电力变压器设在站内时，其高压电力线应采用电力电缆从地下进站，电缆长度不宜小于200m，电力电缆与架空电力线连接处三根相线应加装氧化锌避雷器，电缆两端金属外护层应就近接地。
5 、移动通信基站交流电力变压器高压侧三根相线，应分别就近对地加装氧化锌避雷器，电力变压器低压侧三根相线应分别对地加装无间隙氧化锌避雷器，变压器的机壳﹑低压侧的交流零线，以及与变压器相连的电力电缆的金属外护层，应就近接地。 出入基站的所有电力线均应在出口处加装避雷器。
6 、进入移动通信基站的低压电力电缆宜从地下引入机房，其长度不小于50m（当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限）。电力电缆在进入机房交流屏处应加装避雷器，从屏内引出的零线不作重复接地。
7 、移动通信基站供电设备的正常不带电的金属部分﹑避雷器的接地端，均应作保护接地，严禁作接零保护。 8、移动通信基站直流工作地，应从室内接地汇集线上就近引接，接地线截面积应满足最大负荷的要求，一般为35-95m2 ，材料为多股铜线。
9 、移动通信基站电源设备应满足相关标准﹑规范关于耐雷电冲击指标的规定，交流屏﹑整流器（或高频开关电源）应设有分级防护装置，如图所示。 10、引至配电屏的三根相线及零线推荐采用法国CITFL公司生产的电源避雷箱DS150E(140KA8/20us)，其响应时间快（25ns），残压低（700V-800V），该防雷箱内部结构为两极MOV经去电感连结的复合型防雷箱，它一般安装在低压配电柜内。
别要强调的是，屏内交流零线不作重复接地。大楼内所布放的交流供电线路中的中性线（零线）汇集排应与机架的正常不带电金属部分绝缘。
11 、配电屏内各分路开关也应配接相应型号的电源避雷器，开关额定负荷超过200A，建议采用DS150E(140KA)或LA60-B(10/350us70KA);100A-200A之间建议采用DS100R或V25B(100KA),100A-63A建议采用DS70B或V20C/4(70KA);50A以下采用DS44或V20C/2(40KA)。 12 、重要用电设备（如UPS﹑整流器﹑高频开关电源﹑精密空调等）的交流进线端也根据其容量 用不同型号的电源避雷器（DS150E-DS44或LA60-B-V20C/2）。
13、通信电源或高频开关电源的直流侧，采建议用？怨鶲BO产品V20C/0-75V低压避雷器进行保护。 。
