、当施工段超过4km时,在放线施工段内任一个双卷筒绞磨站或小牵引站,将施工段分为两个长度均不超过4km的小段,在放线施工的两段设张力场(只对Φ8,Φ12迪尼玛绳及导引绳而言),将Φ8,Φ12迪尼玛绳线轴支设于放线架上,Φ8,Φ12迪尼玛绳头与引绳用3吨抗弯联接器相连接,迪尼玛线轴由人工控制张力,在小牵引站用双卷筒绞磨或小牵引机牵引,从两个方向向小牵引站牵引绳Φ8,Φ12迪尼玛绳,在牵引处支设缠绕引绳及迪尼玛绳的线轴架,采用人工缠绕回收引绳及迪尼玛绳。
2、当Φ8,Φ12迪尼玛绳牵引至双卷筒绞磨或小牵引站处时,在施工段两端将导引绳用3吨抗弯联接器接在Φ8,Φ12迪尼玛后继续牵引,同时再带一根Φ8,Φ12迪尼玛绳,直至两端的导引绳可在小牵引站连接升空。导引及迪尼玛绳的前端都要安装旋转连接器。
同时为防止绞劲翻转,在此处要连接放捻鞭,可采用链条式牵引板。

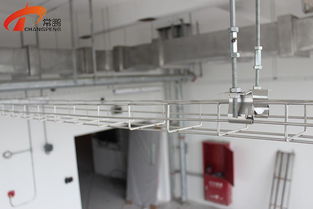

Ww6IDpX电缆支架安装过程与规范 (1)立柱安装:立柱背面定位线带有安装孔(孔径Ф12.5),根据安装施工图及立柱安装孔位置,用螺栓将立柱固定在墙上。
螺栓和立柱之间必须加装垫片,槽形立柱尽可能贴紧墙面。 (2)电缆安装,将电缆拖至电缆支架安装位置。
(3)托臂和电缆安装:根据托臂层间距要求,立柱两侧定位线上已预留有装配孔,孔径Ф8,然后用螺栓将托臂固定在槽型立柱上,螺栓松紧适度,螺栓和立柱之间注意必须加装垫片,然后将电缆摆放在支架上并绑扎好,摆放时尽量将重的电缆放在托臂根部。 以上是小编给大家带来的电缆支架的安装注意事项以及方式,希望大家能用到哦。
高压架线的施工流程为:
1、导线和避雷针的展放
导地线展放的首要准备工作是清除线路走廊内的障碍物。它既是为放线打通通道,又是保证线路竣工后安全运行的重要条件。施工场地平整,也是放线施工的一项重要准备工作,应对放线场地、紧线操作场地作适当平整。
2、跨越物的处理
根据架线施工方法和被跨物的种类及地理环境等,制定跨越方案。跨越方案除工艺方法外还应提出初步的施工的起止日期和安全措施等。对铁路、通航河流、高速公路、输电线路等,必须提前数月进行联系,以求顺利地完成架线任务。
3、搭设越线架
跨越架的组立必须牢固可靠,能满足施工设计强度的要求,所处位置准确。跨越不停电电力线路的跨越架,应适当加固并用绝缘材料封顶。跨越架架顶的横辊要有足够的强度,且横辊表面必须使用对导线磨损小的绝缘材料。
4、布线
放线前应先作一个放线计划即布线、布线的目的是根据每个线轴的线长,合理分配在各放线段,以求接头最少,不剩或少剩余线。紧线后,连接管不在不允许有连接管的档内出现。
5、运输
根据布线计划,将导地线以及绝缘子、金具、放线滑车等运到指定的地方。有条件尽可能采用机械运输,吊车装卸,特别是导地线的运输。交通条件不允许时,人力抬运至目的地。
之后进行绝缘子串及放线滑车悬挂,放线一般可分为拖地放线(无张力放线)、张力放线和不停电跨越放线等。拖地放线是普通线路上比较常用的放线方法,它不需专用的设备,操作方法也比较简单,但拖地放线时架空线磨损较严重,劳动效率也比较低。
6、紧线施工
紧线施工应在基础混凝土强度达到设计规定,全紧线段内的杆塔已经全部检查合格后方可进行。放线结束后,应尽快紧线。当采用拖地放线时,一般均以耐张段作紧线区段,在耐张杆塔上进行紧线操作。一般习惯,把紧线区段内锚固导地线的一端称为后尽头,进行紧线操作的一端称为前尽头。
7、弧垂计算与观测
架空线架设在杆塔上,应具有符合设计的应力——它是以架空线弧垂来控制的。施工时如果弧垂过小,则架空线必须承受过大的张力,降低了架空线运行时的安全程度;如果弧垂过大,则架空线对地,对被跨越物的距离将减小,这也威胁架空线的正常安全运行。
8、附件安装
紧线后为了防止导线或避雷线因风震而受损坏,弧垂合格后应及时安装附件。附件安装是架线施工中放紧线工序完成之后的最后的一道工序,前道工序如存在质量问题都应在本工序前处理完毕,或在本工序中一起处理完毕。
扩展资料
关于高压线建设时距民居建筑的安全距离,民居建筑所处位置的磁感应强度<100微特斯拉,就满足建设标准。经过测算:
1、1kV以下高压线的安全距离为4米;
2、1-10kV高压线的安全距离为6米;
3、35-110kV高压线的安全距离为8米;
4、154-220kV高压线的安全距离为10米;
5、350-500kV高压线的安全距离为15米。
参考资料来源:百度百科-架线施工

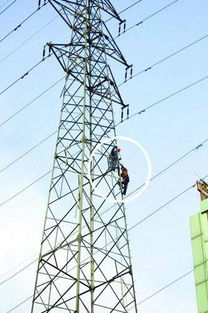

1、要留有足够的安全距离,以免威胁施工作业人员的人身安全。
2、高压线下工作时需要把电路切断,避免发生触电事故。
高压线下的安全距离:1kV以下高压线的安全距离为4米、1-10kV高压线的安全距离为6米、35-110kV高压线的安全距离为8米、154-220kV高压线的安全距离为10米、350-500kV高沿线的安全距离为15米。
高压线通常指的是输送10kV(含10kV)以上电压的输电线路。根据GB/T 2900.50-2008,定义2.1中规定,高压通常不含1000V。中国国内高压输电线路的电压等级一般分为:35kV、110kV、220kV、330kV、500kV、750kV等。
扩展资料:
与现有的低压、普压输电线路相比,高压交流输电线路具有以下特点:
1、安全运行的可靠性要求高。因高压交流输电线路的输送容量大,往往是主要的电源点和负荷中心的能源输送线路在电网中的地位非常重要,一旦出现安全事故对经济影响非常大。
2、线路的结构参数高。高压交流输电线路杆塔高、绝缘子串长、绝缘子片数多、吨位大,出现倒塌事故后不仅修复难度大,对备品备件的准备工作要求也非常高。
3、线路的运行参数高。高压线路的额定电压都比较高,使带电体周围的电场强度较高。
4、线路长、沿线地理环境复杂,高压线路经常穿越高山峡谷,交通运输的困难较多,维修工作量大。
参考资料来源:百度百科—高压线 (输电线路)
建筑施工安全防护设施的配备有:安全帽、安全带以及安全(绝缘)鞋、防护眼镜、防护手套、防尘(毒)口罩等。
(1)头部防护:佩带安全帽,适用于环境存在物体附落的危险;环境存在物体击打的危险。
(2)附落防护:系好安全带,适用于需要登高时(2米以下);有跌落的危险时。
(3)眼睛防护:佩戴防护眼镜、眼罩或面罩,适用于存在粉尘、气体、蒸气、雾、烟或飞屑刺激眼睛或面部时,佩戴安全眼镜、防化学物眼罩或面罩(需整体考虑眼睛和面部同时防护的需求);焊接作业时,佩载戴焊接防护镜和面罩。
(4)手部防护:佩戴防切割、防腐蚀、防渗透、隔热、绝缘、保温、防滑等手套,可能接触尖镜物体或粗糙表面时,防切割;可能接触化学品时,选用防化学腐蚀、防化学渗透的防护用品。
可能接触高温或低温表面时,做好隔热防护;可能接触带电体时,选用绝缘防护用品;可能接触油滑或湿滑表面时,选用防滑的防护用品,如防滑鞋等。
(5)足部防护:佩戴防砸,防腐蚀、防渗透、防滑、防火花的保护鞋,适用于可能发生物体砸落的地方,要穿防砸保护的鞋;可能接触化学液体的作业环境要防化学液体;注意在特定的环境穿防滑或绝缘或防火花的鞋。
扩展资料
高压线与地面的最小距离,在最大计算弧垂情况下,不应小于下列数值:
1、低压线路(380V)通过居民区不小于6米,低压线路(380V)通过非居民区不小于5米;
2、中压线路(6-10kV)通过居民区不小于6.5米,中压线路(6-10kV)通过非居民区不小于5.5米;
3、35~110kV线路通过居民区不小于7米,35~110kV线路通过非居民区不小于6米,35~110kV线路通过交通困难地区不小于5米;
4、154~220kV线路通过居民区不小于7.5米,35~110kV线路通过非居民区不小于6.5米,35~110kV线路通过交通困难地区不小于5.5米;
5、330kV线路通过居民区不小于8.5米,35~110kV线路通过非居民区不小于7.5米,35~110kV线路通过交通困难地区不小于6.5米。
参考资料来源:百度百科-安全防护设备
参考资料来源:百度百科-高压线
1、要留有足够的安全距离,以免威胁施工作业人员的人身安全。
2、高压线下工作时需要把电路切断,避免发生触电事故。高压线下的安全距离:1kV以下高压线的安全距离为4米、1-10kV高压线的安全距离为6米、35-110kV高压线的安全距离为8米、154-220kV高压线的安全距离为10米、350-500kV高沿线的安全距离为15米。
高压线通常指的是输送10kV(含10kV)以上电压的输电线路。根据GB/T 2900.50-2008,定义2.1中规定,高压通常不含1000V。
中国国内高压输电线路的电压等级一般分为:35kV、110kV、220kV、330kV、500kV、750kV等。扩展资料:与现有的低压、普压输电线路相比,高压交流输电线路具有以下特点:1、安全运行的可靠性要求高。
因高压交流输电线路的输送容量大,往往是主要的电源点和负荷中心的能源输送线路在电网中的地位非常重要,一旦出现安全事故对经济影响非常大。2、线路的结构参数高。
高压交流输电线路杆塔高、绝缘子串长、绝缘子片数多、吨位大,出现倒塌事故后不仅修复难度大,对备品备件的准备工作要求也非常高。3、线路的运行参数高。
高压线路的额定电压都比较高,使带电体周围的电场强度较高。4、线路长、沿线地理环境复杂,高压线路经常穿越高山峡谷,交通运输的困难较多,维修工作量大。
参考资料来源:百度百科—高压线 (输电线路)。
