(一)绘制零件图的一般过程 1)了解和分析零件; 2)确定表达方案; 3)画零件草图; 4)根据零件草图,绘制零件工作图。
(二)绘制零件图的要求和步骤 1.绘制要求 草图一般应徒手绘制,要做到内容完整,表达正确,尺寸齐全,要求合理,比例匀称,具有与零件工作图相同的内容。 2.绘制步骤 1)了解零件功用,进行形体结构分析; 2)确定零件的表达方案; 3)布置视图,画轴线、对称线以及主要基准面的轮廓线; 4)画主要部分的投影; 5)取剖视、剖面,画剖面线,画出全部细节; 6)画出全部尺寸界线、尺寸线及箭头; 7)标注量得的尺寸,并确定技术要求; 8)填写标题栏。
3.零件工作图的绘制 1)分析、检查和整理零件草图; 2)确定图样比例及图纸幅面; 3)绘制底稿; 4)检查底稿,标注尺寸,确定技术要求,清理图面,加深图线; 5)填写标题栏。 (三)零件图的内容、读图方法和步骤 1.零件图的内容和要求 机器和部件都是由零件组合而成的。
用来表达单个零件的图样叫作零件图。它是生产中的重要技术文件,是制造和检验零件的依据。
在生产过程中,先根据零件的材料和数量进行备料,然后按图纸所表达的零件形状、尺寸、技术要求进行加工,最后还要根据图纸上的全部要求进行检验。因此,零件图应包括4个方面内容: (1)一组视图 包括视图、剖视图、剖面等;用于表达零件的形状。
(2)完整的尺寸标注 用以确定零件各部分结构、形状大小和相对位置。 (3)技术要求 说明零件在制造和检验时应达到的要求,例如表面粗糙度、公差与配合、热处理要求等。
(4)标题栏 说明零件的名称、材料、数量以及必要的签署等。 2.看零件图的方法和步骤 (1)看标题栏 了解零件的名称、材料、比例及编号等。
(2)分析视图 了解每个视图的作用及所采用的表达方法。 (3)分析投影 根据投影关系,用形体分析法想象零件的形状。
(4)分析尺寸和技术要求。
机械图无外乎就是表达清楚所有的尺寸、形位公差要求(如位置度、圆度、圆柱度等等呢过)、粗糙度和其他技术要求(如气孔、表面处理方式、零件缺陷标准等等),通俗点儿说,产品不是仅仅标注几个尺寸就完了。
应该根据功能要求,装配要求,产品加工方式,经济性等来标注产品的尺寸公差和形位公差,这决定了产品的精度等级。所以你不仅仅要只会绘图,还要了懂机械方面的知识。

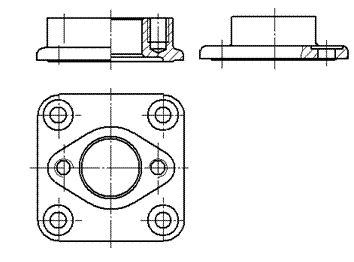

纠正一下,不是所有的零件都能用三视图(主、俯、左视图)表达清楚零件的尺寸,复杂的产品会用到剖切视图。剖切视图就是用剖切零件的方式来表示零件的内部结构尺寸。
机械制图在大学里面有上下册两本教材,没人能用三言两语给你讲清楚。
