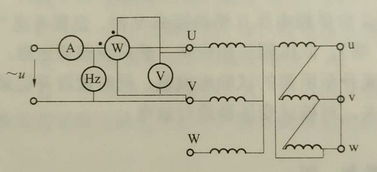

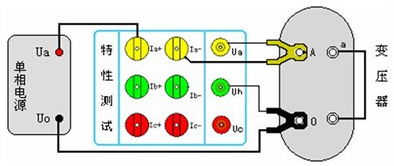

短路试验流程如下:将变压器一侧绕组(通常是低压侧)短路,从另一侧绕组(分接头在额定电压位置上)加入额定频率的交流电压,使变压器绕组内的电流为额定值,测量所加电压和功率。
将测得的有功功率换算至额定温度下的数值,称为变压器的短路损耗。所加电压Uk,称为阻抗电压,通常以所占加压绕组额定电压的百分数表示。
三绕组的变压器,应对每两绕组进行一次短路试验(非被试线圈开路)。如两绕组容量不等,应通入容量较小绕组的额定电流,并注明测得的阻抗电压所对应的容量。
阻抗电压包括有功分量和无功分量,两分量的比值随容量而变,容量越大,电抗电压(无功分量)对电阻电压(有功分量)的比值也越大。
1、首先要注意安全。在通电前一定要仔细检查,包括接线是否正确,仪表的档位是否合适,与试验无关的人和物一定要远离,穿好防护鞋、帽等。
2、功率表的极性要注意。
3、这是变压器的例行(出厂)试验。按现场或工厂的试验规范进行旧可以了。
4、空载试验,电源接哪一方?这要根据变压器的容量、电压组合和你电源情况而定。比如10kV/0.4kV的中小型配电变压器,可以从低压400V接电源。
5、短路试验,通常是低压侧短路,高压侧接电源。
1:检查产品的完整性
2:测试绝缘电阻
3:电阻测试
4:变比测试
5:倍频试验 (注意;高电压,切莫靠近高压端,否则必遭殃;要响警告铃声,要确认关掉倍频电源后才允许去拆线 )
6:工频试验 (在安全距离外操作调压器,切记要确认关掉输出电源才去拆线,避免2个人操作。否则容易大意出事;大容量的变压器要放电后才可以去拆线)
7:空载试验 (高压电压为额定电压,也要注意安全距离,要确认关掉输出电源后才允许去拆线)
8:负载试验 (注意试验导线因电流大而出现的过载烧线的错误,短接线或铜排的截面要与低压输出端子的截面相当, 建议升50%电流就好,避免电流过大而带来不必要的失误)
9:局放试验 (电压虽然也不是很高,但也要注意安全。)
10:资料存档
设备烧坏了不要紧,产品坏了也不要紧,最紧的是生命。在紧急关头,要以生命为贵!做高压试验要注意提起精神!不要误撞!
