转子流量计安装(转子流量计的安装有什么讲究)

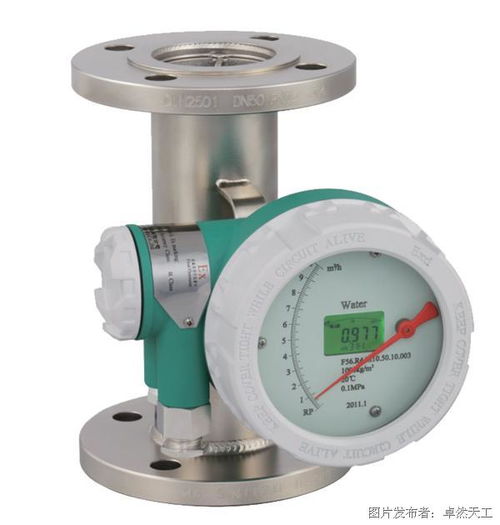

1.转子流量计的安装有什么讲究

1、转子流量计必须垂直安装在无振动的管道上。

流体自下而上流过流量计，且垂直度优于2°，水平安装时水平夹角优于2°；（现在有可水平安装的转子流量计）2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；3、转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTFE衬里变形；9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。

扩展资料缺点：1、转子流量计应用局限于中小管径，普通全流型转子流量计不能用于大管径，玻璃管转子流量计最大口径 150mm，金属转子流量计为 200mm，更大管径只能用分流型仪表。2、玻璃转子流量计有玻璃管易碎的风险，尤其是无导向结构浮子用于气体。

3、大部分结构浮子流量计只能用于自下向上垂直流的管道安装。4、使用流体和出厂标定流体不同时，要作流量示值修正。

液体用转子流量计通常以水标定，气体用空气标定，如实际使用流体密度、粘度与之不同，流量要偏离原分度值，要作换算修正。参考资料来源：百度百科-转子流量计。

2.转子流量计的安装有什么讲究

1、转子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计，且垂直度优于2°，水平安装时水平夹角优于2°；（现在有可水平安装的转子流量计）

2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；

3、转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；

4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；

5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；

6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：

7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。

8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTFE衬里变形；

9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。

扩展资料

缺点：

1、转子流量计应用局限于中小管径，普通全流型转子流量计不能用于大管径，玻璃管转子流量计最大口径 150mm，金属转子流量计为 200mm，更大管径只能用分流型仪表。

2、玻璃转子流量计有玻璃管易碎的风险，尤其是无导向结构浮子用于气体。

3、大部分结构浮子流量计只能用于自下向上垂直流的管道安装。

4、使用流体和出厂标定流体不同时，要作流量示值修正。液体用转子流量计通常以水标定，气体用空气标定，如实际使用流体密度、粘度与之不同，流量要偏离原分度值，要作换算修正。

参考资料来源：搜狗百科-转子流量计

3.简述转子流量计安装和使用应注意的事项

1.对上游直管段要求较低

2.浮子流量计必须垂直地安装在无振动的管道上，不应有明显的倾斜

3.为了检修和更换流量计和清洗测量管道，除了安装流量计现场有足够的空间外，在流量计的上下游应装必要的阀门，一般流量计的前面用全开阀，后面用流量调节阀，并在流量计的位置设置旁路管道，安装旁通阀

4.对于脏污流体或者含有铁磁性杂质的流体，应在流量计上游入口处安装过滤器。

5.在有可能产生 倒流的管道上安装流量计时，为避免 流体倒流或水锤现象损坏流量计，应在流量计的而下游安装单向阀

6.安装完毕之后使用是应缓缓的开启上游阀门至全开，燃后用下游调节阀调节流量，停止使用时缓慢关闭全开阀，然后关闭调节阀

7.当测量管或者浮子受到污染是应及时清洗以免影响流量计准确度

满意请采纳！！！

4.双转子流量计安装有什么需要注意的

迅尔仪表为您解答：双转子流量计安装要求：

1、双转子流量计安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致，安装位置应注意便于读数

2、仪表尽量安装在常温场合，不要安装在有害气体及强烈热辐射的场合，防止仪表计数器部分受损害。

3、仪表中的齿轮轴尽可能安装成水平位置，即刻度盘应安装成垂直位置（分度“0”应在上面），以减少齿轮与壳体间的摩擦，降低零件的磨损。由于安装位置不同，为了便于读数，可将计数器（表头）旋转90度或180度。电子表头的安装可采用立式安装方式，表头与表体成直角状态，便于读数。

4、仪表安装前，管道必须彻底清洗，在整个管路系统中，若无严格的过滤装置时，应在仪表前安装过滤器，以防杂质进入表内。

5、双转子流量计应安装在泵的出口端，流量调节阀应安装在仪表的下游，使用时先打开上游截止阀，然后缓慢开启下游流量调节或截止阀。严禁突然开启或关闭。

6、仪表在使用时，应使表内流满液体。被测液体内不应混有气体，否则测出气和液的混合容积测量不准。液体内混有气体必须在仪表前安装消气器。

7、管道中的流量不应急剧增加或减少，应避免管道振动、水力冲击和压力急剧波动等现象，否则将影响仪表正常工作。

8、流量超过规定最大流量时，双转子随着转速提高而磨损增加，且压力损失急剧增加，应避免使用，低于最小流量，虽仍能计量，但误差增大，流量计的起动流量约为最大流量的3%，正常工作流量最好为最大流量的70%-80%。

9、用于测量高粘度液体时，一般均将液体加热以降低粘度，然后在管道内流通，当仪表停用后，仪表内充满的液体冷却而变粘，如再要启用，必须用蒸气或导热油在表体外部把液体冲热等方法加热，待仪表内液体粘度降低后才能使用。否则粘度会咬住传动零件，致使仪表损坏。

10、被测液体温度不应高于规定值，超过了仪表甚至会卡住不动。液体温度变化也会造成粘度影响的附加误差。另外，温度增加也造成螺旋状空间体积增加，使仪表“走得慢”，

11、每台流量计出厂时，均用柴油在室温条件下标定，常温下油的密度为：0.84M3/KG，如用户使用的液体粘度与此相差较大时，可调换双层齿轮或调整仪表系数来修正误差。

12、严禁用扫线蒸气和水通过仪表。

电话： 022-58782381

满意请采纳

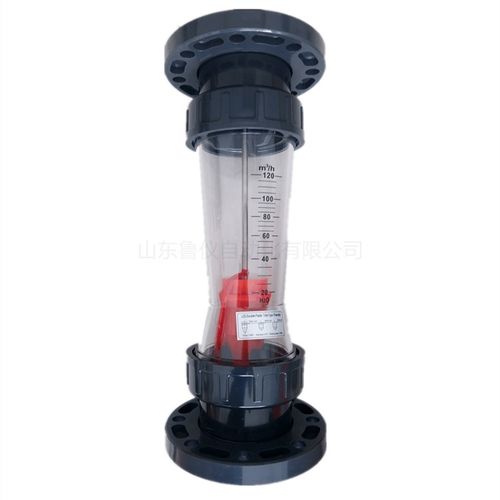

5.玻璃转子流量计如何安装和使用

以下由江苏金湖奥特美自动化仪表厂为您免费提供

转子流量计是通过刻有流量标度尺的锥形玻璃管和管内浮子的位置高度，直接观察管道内流体流量的指示型仪表。用来测量非混浊的液体或气体等单向介质的流量，它较其它仪表方便，直观。因此被广泛应用在工业各部门和科研单位。

玻璃转子流量计在使用安装前，应先检查其技术参数如：测量范围，精确度等级，额定工作压力，温度等参数是否符合使用要求。安装前还应将流量计中起运输保护作用的顶衬物取出。并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。新装的管路在玻璃转子流量计安装前应冲洗干净。应使转子流量计的最小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。大口径流量计由于较重，为避免管道弯曲，必要时可采取加固支承等措施。安装时还需避免转子流量计受过大的拉，压，扭等力。以免产生过大的外力而损坏锥管。根据使用中不同的工况，必要时应在转子流量计的上游安装过滤器，以防杂质玷污，卡塞转子流量计。若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以消除脉动流。转子流量计在使用时，应先缓慢旋开流量计上游管道上的控制阀门，然后用调节阀调节流量，以免突然开启造成浮子急速上升击损锥管。为保证转子流量计在使用时的测量精确度，被测流体的常用流量建议选择在转子流量计分度流量上限值的60%以上为好。

6.玻璃转子流量计怎样安装及使用

玻璃管转子流量计安装和使用，还是一个很少有人问的问题，但是却是一个非常好的问答题。安装和使用的好的话，不但可以准确的读出流量计的刻度流量，还能延长玻璃管转子流量计的使用寿命。

下面就这个问题，我来说说我对于玻璃管转子流量计的安装和使用的理解：

首先，我们先了解玻璃管转子流量计的特点：

玻璃管转子流量计原理：流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。

根据以上原理，我们能够知道，玻璃管转子流量计的正确安装方式为：流体从流量计下端进入，从流量计的上端流出，且需要垂直安装。

第二，流体通过玻璃管转子流量计时，流体的稳定性，对于准确的读出玻璃管转子流量计的刻度流量也是至关重要，如果玻璃管转子流量计中间的浮子上下窜动，就不能准确的读出流量，为我们的生产带来不好的影响。

所以，常规情况下，如果保持有一定的直管段距离，流体的稳定性基本能达到流量计的要求，直管段的最佳保持距离为：前十后五，也就是说，玻璃管转子流量计的入口处的直管段必须保证在弯头、三通、十字管道及变径的前端十倍于口径的距离；玻璃管转子流量计的出口处的直管段必须保证在弯头、三通、十字管道及变径的后端五倍于口径的距离。

如果流体比较混乱的情况下，可以和我们公司（江苏东祥仪表有限公司）联系，给您做特殊处理后，就可正常使用了。

以上是安装重要的注意事项，其他的方面的注意事项，玻璃管转子流量计的使用说明书上有，可以按使用说明书上的要求操作。

使用的好的话，可以延长流量计的使用寿命，下面我来说说，使用方面的知识：

1、流量计使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。流量计停止使用时，应先缓慢关闭流量计上游阀门，然后再关闭流量计下游的流量调节阀门。

2、流量计必须待浮子稳定后方能读取示值。浮子读数位置：浮子最大直径处为读书位置。

3、使用时应避免被测流体温度与压力的急骤变化。防止将锥管冲破伤人。

4、如锥管、浮子沾污应及时清洗。

5、浮子工作直径和测量锐边，如有损伤应重新标定。

6、流量计需要拆卸时，应熟悉其结构，特别是拆装压盖、支板螺栓时应均匀用力，防止打碎锥管。

7、经过流量计的流体状态的密度、温度、压力与分度状态不同（即标准状态）时，必须对示值进行修正。

8、使用中的流量计应定期进行检查，如发现有渗漏应先将流量计减压，然后均匀地紧固压盖，应避免压盖过紧夹碎锥管。

另外，流量计的不同的安装方式和流量计的材质问题，就不赘述了，采购的时候，根据流量的大小，温度，压力，介质，连接方式和口径的不同，而采购相应的适合现场工况条件的玻璃管转子流量计。

另外：玻璃管转子流量计的一般的客户容易忽视的有两大点，第一是安装方面的，保证前十后五的直管段距离，或者离泵太近，导致流体混乱。

使用方面：阀门应该缓慢开启，而不是，打开阀门后再开泵（压力过大容易使玻璃管爆裂）。
