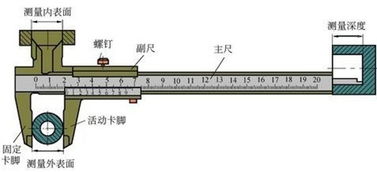

游标卡尺的读数装置,是由尺身和游标两部分组成,当尺框上的活动测量爪与尺身上的固定测量爪贴合时,尺框上游标的“0”刻线(简称游标零线)与尺身的“0”刻线对齐,此时测量爪之间的距离为零。测量时,需要尺框向右移动到某一位置,这时活动测量爪与固定测量爪之间的距离,就是被测尺寸。
游标卡尺的使用注意事项
1、清洁量爪测量面
2、卡尺使用完毕,要擦净上油,放到卡尺盒内,注意不要锈蚀或弄脏
3、检查各部件的相互作用;如尺框和微动装置移动灵活,紧固螺钉能否起作用
4、测量结束要把卡尺平放,尤其是大尺寸的卡尺更应该注意,否则尺身会弯曲变形
5、校对零位。使卡尺两量爪紧密贴合,应无明显的光隙,主尺零线与游标尺零线应对齐
6、带深度尺的游标卡尺,用完后,要把测量爪合拢,否侧较细的深度尺露在外边,容易变形甚至折断
卡尺是一种测量外尺寸和内尺寸、盲孔、阶梯、高度差及凹槽等相关尺寸或距离的量具,一般分为:游标卡尺、数显卡尺、带表卡尺、深度卡尺、高度卡尺和特种卡尺。使用卡尺前需清理外量爪及内量爪表面的杂物和异物,从而确保丈量的准确性。
使用数显卡尺时 确认卡尺是否已经归零:闭合卡尺的外量爪为零值状态,观察显示值是否为零,同时观察测量面是否存在间隙,如没有归零需手动归零。
普通游标卡尺读数时,视线应与尺面垂直。如需固定读数,可用紧固螺钉将游标固定在尺身上,防止滑动。实际测量时,对同一长度应多测几次,取其平均值来消除偶然误差。游标卡尺是比较精密的测量工具,要轻拿轻放,不得碰撞或跌落地下。使用时不要用来测量粗糙的物体,以免损坏量爪,不用时应置于干燥地方防止锈蚀。每次使用后轻擦尺身油污(用酒精、干净的抹布擦)然后存放卡尺盒内。
游标卡尺的使用方法
测量外尺寸时,应先把量爪张开得比被测尺寸稍大,再把固定测量爪与被测表面靠上,然后慢慢推动尺框,如图所示,使活动测量爪轻轻地接触被测表面,并稍微游动一下活动测量爪,以便找出最小尺寸部位,可获得正确的测量结果。卡尺的两个测量爪应垂直于被测表面。同样道理,读数之后要先把活动测量爪移开,再从被测件上取下卡尺;在活动测量爪还没松开之前,不允许猛力拉下卡尺。
测量内孔直径时,应先把测量爪张开的比被测尺寸稍小,再把固定测量爪靠在孔壁上,然后慢慢拉动尺框,如图所示,使活动测量爪沿着直径方向轻轻接触孔壁,再把测量爪在孔壁上稍微游动一下,以便找出最大尺寸部位。注意测量爪应放在孔的直径方向。
测量沟槽宽度时,卡尺的操作方法与测量孔径相似,测量爪的位置也应摆正,要垂直于槽壁, 测量深度时,应使游标卡尺的尺身下端面与被测件的顶面贴合,向下推动深度尺,使之轻轻接触被测底面,
测量的注意事项:
(1)测量力要适当,可使用带有微动装置(同时还能控制测量力)的卡尺。
(2)选用测量爪适当的部位,测量时应尽量避免使用刀口形测量面而使用靠近尺身的平测量面。
(3)测量温度要适宜,当卡尺和被测件的温度相同时,测量温度与标准温度的允许偏差可适当放宽。
(4)适当增加测量次数,取平均值。
游标卡尺的维护保养
使用游标卡尺,除了要遵守测量器具维护保养的一般事项外,还要注意以下几点:
(1)不允许把卡尺的两个测量爪当做螺钉扳手用,或把测量爪的尖端用作划线工具、圆规等。
(2)不准把卡尺代替卡钳、卡板等,在被测件上来回推拉。
(3)移动卡尺的尺框和微动装置时,不要忘记松开紧固螺钉;但也不要松得过量,以免螺钉脱落丢失。
(4)测量结束要把卡尺平放,尤其是大尺寸的卡尺更应注意,否则尺身会弯曲变形。
(5)带深度尺的游标卡尺,用完后,要把测量爪合拢,否则较细的深度尺露在外边,容易变形甚至折断。
(6)卡尺使用完毕,要擦净上油,放到卡尺盒内,注意不要锈蚀或弄脏。
游标卡尺的使用注意事项: 1.使用前,应先把量爪和被测工件表面的灰尘和油污等擦干净,以免碰伤游标卡尺量爪在和影响测量精度,同时检查各部件的相互作用,如尺框和微动装置移动是否灵活,坚固螺钉是否能起作用等。
2.检查游标卡尺零位,使游标卡尺两量爪紧密贴合,用眼睛观察应无明显的光隙。 3.使用时,要掌握好量爪面同工件表面接触时的压力,既不太大,也不太小,刚好使测量面与工件接触,同时量爪还能沿着工件表面自由滑动。
有微动装置的游标卡尺,应使用微动装置。 4.游标卡尺读数时,应把游标卡尺水平地拿着朝亮光的方向,使视线尽可能地和尺上所读的刻线垂直,以免由于视线的歪斜而引起读数误差。
5.测量外尺寸时,读数后,切不可从被测工件上猛力抽下游标卡尺,否则会使量爪的测量面磨损。 6.不能用游标卡尺测量运动着的工件。
7.不准以游标卡尺代替卡钳在工件上来回拖拉。 8.游标卡尺不要放在强磁场附近(如磨床的磁性工作台上),以免使游标卡尺感受磁性,影响使用。
9.使用后,应当注意使游标卡尺平放,尤其是大尺寸的游标卡尺,否则会使主弯曲变形。 10.使用完毕后,应安放在专用盒内,注意不要使它生锈或弄脏。
注意事项
1、游标卡尺是比较精密的测量工具,要轻拿轻放,不得碰撞或跌落地下。使用时不要用来测量粗糙的物体,以免损坏量爪,不用时应置于干燥地方防止锈蚀。
2、测量时,应先拧松紧固螺钉,移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。
3、读数时,视线应与尺面垂直。如需固定读数,可用紧固螺钉将游标固定在尺身上,防止滑动。
4、实际测量时,对同一长度应多测几次,取其平均值来消除偶然。
维护
1、运行检查在每天使用之前,要先检查游标卡尺的零刻度是否对齐,刻度是否清晰可见,挪动是否顺畅,是则该卡尺可正常使用,否则需将该卡尺进行维修或更换新的计量有效的卡尺,并按运行检查规定中的仪器失效处理方法进行。
2、注意事项:游标卡尺使用完毕,用棉纱擦拭干净。
扩展资料

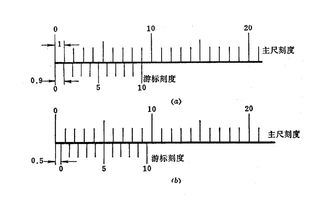

游标卡尺常用游标卡尺按其精度可分为3种:0.1毫米、0.05毫米和0.02毫米。它们的工作原理和使用方法与本文介绍的精度为0.1毫米的游标卡尺相同。
精度为0.05毫米的游标卡尺的游标上有20个等分刻度,总长为19毫米。测量时如游标上第11根刻度线与主尺对齐,则小数部分的读数为11/20毫米=0.55毫米,如第12根刻度线与主尺对齐,则小数部分读数为12/20毫米=0.60毫米。
一般的卡尺会结合数据采集仪一起使用,利用数据采集仪可直接连接卡尺进行自动数据采集无需操作人员手工记录数据,节约人力成本;
很多卡尺都是连接在QSmart数据采集仪上进行数据自动采集与数据分析。连接卡尺实现高效率的移动数据采集。
参考资料来源:搜狗百科-卡尺
1.游标卡尺是比较精密的测量工具,要轻拿轻放,不得碰撞或跌落地下。使用时不要用来测量粗糙的物体,以免损坏量爪,不用时应置于干燥地方防止锈蚀。
2.测量时,应先拧松紧固螺钉,移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。
3.读数时,视线应与尺面垂直。如需固定读数,可用紧固螺钉将游标固定在尺身上,防止滑动。
4.实际测量时,对同一长度应多测几次,取其平均值来消除偶然。 1、运行检查
在每天使用之前,要先检查游标卡尺的零刻度是否对齐,刻度是否清晰可见,挪动是否顺畅,是则该卡尺可正常使用,否则需将该卡尺进行维修或更换新的计量有效的卡尺,并按运行检查规定中的仪器失效处理方法进行。
2、注意事项:
游标卡尺使用完毕,用棉纱擦拭干净。长期不用时应将它擦上黄油或机油,两量爪合拢并拧紧紧固螺钉,放入卡尺盒内盖好,并避免放置在灰尘、潮湿,过冷过热与含有酸碱蒸汽的环境当中。
